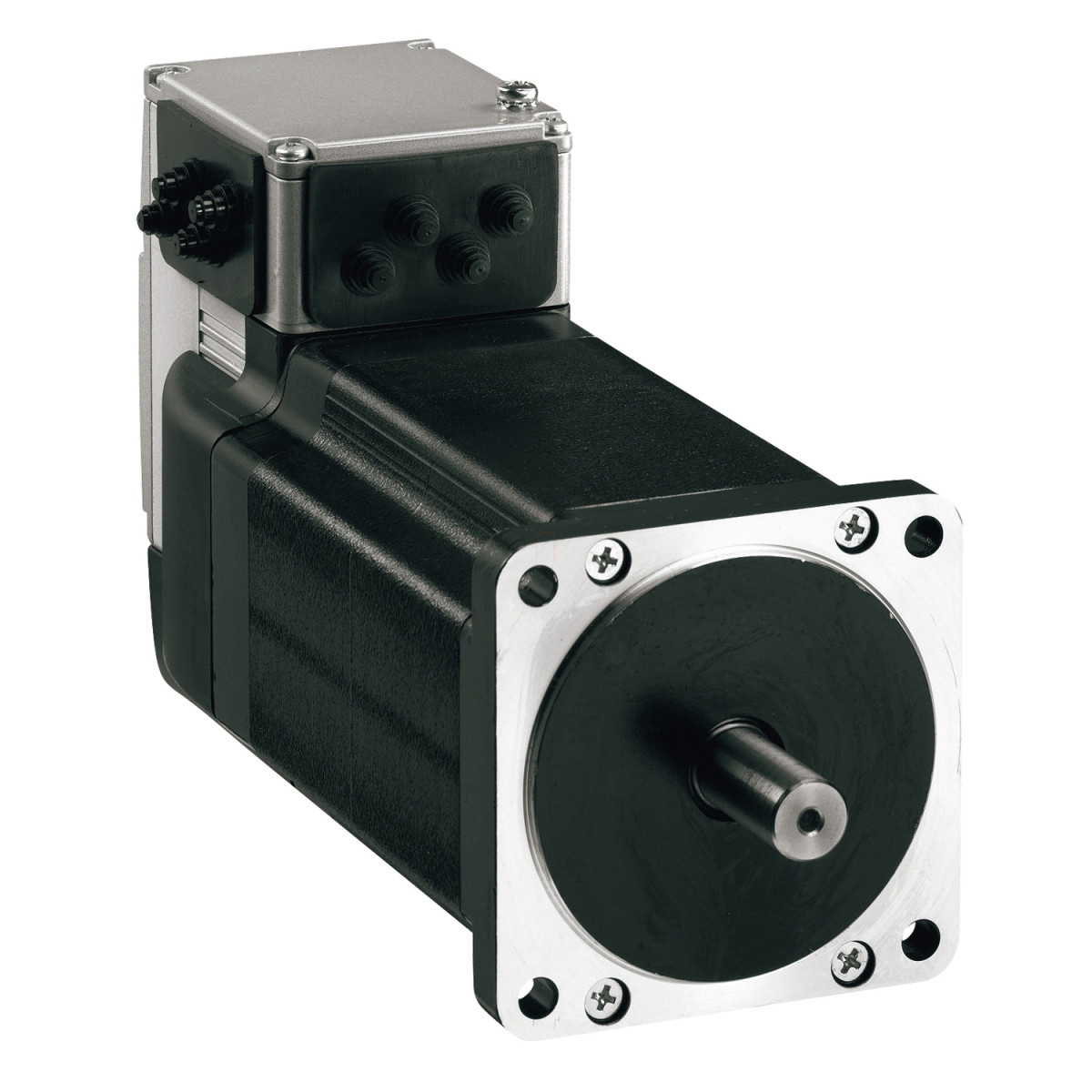

A Schneider Electric Lexium ILS2E853TC1A0 egy fejlett integrált hajtásos léptetőmotor, amely egyesíti a motor és a hajtás előnyeit egyetlen kompakt egységben. Ez a termék a Lexium integrated drive termékcsalád része, és kifejezetten olyan alkalmazásokhoz tervezték, ahol fontos a pontos pozícionálás és a nagy teljesítmény, miközben a helyigény minimális. Az ILS2E853TC1A0 modell egy 3-fázisú léptetőmotort tartalmaz 6 póluspárral, amely 24-48 V DC tápfeszültséggel működik.
A készülék kiváló műszaki paraméterekkel rendelkezik: 4,5 N.m nominális és tartó nyomatékot biztosít, miközben 200 rpm (24 V-nál) vagy 400 rpm (48 V-nál) névleges fordulatszámot ér el. A rendszer természetes konvekcióval hűti magát, ami csendesebb működést és kevesebb karbantartást igényel. Az integrált EtherCAT kommunikációs interfész 100 Mbit/s adatátviteli sebességgel biztosítja a gyors és megbízható kapcsolatot a vezérlőrendszerrel. Az eszköz 4 jelet támogat, amelyek mindegyike konfigurálható bemenetként vagy kimenetként, így rugalmasan alkalmazható különböző vezérlési helyzetekben.
A motor mechanikai jellemzői szintén figyelemre méltóak: 85 mm-es perem mérettel, 14 mm átmérőjű és 30 mm hosszú tengellyel rendelkezik. A készülék IP54-es védettséggel rendelkezik (a tengelyátvezető kivételével, amely IP41), így jól véd a por és a nedvesség ellen. Üzemi hőmérséklet tartománya 0-40 °C (teljesítménycsökkentés nélkül), míg 40-55 °C között 2%-os teljesítménycsökkentés szükséges fokonként. A motor pontossága +/- 6 ívperc, és a sebességvisszajelzés felbontása 20000 pont/fordulat, ami rendkívül precíz pozicionálást tesz lehetővé.
Az ILS2E853TC1A0 ideális választás olyan ipari alkalmazásokhoz, mint a csomagolástechnika, anyagmozgatás, félvezetőgyártás vagy egyéb automatizálási feladatok. A kompakt kialakításának köszönhetően (200,6 mm hosszú) könnyen integrálható szűk helyekre is. A termék különleges előnye, hogy nem igényel külső hajtást vagy vezérlőt, mivel ezek már be vannak építve, így csökkenthető a kábelezés mennyisége és a rendszer összetettsége. A CUL, TÜV és UL tanúsítványokkal rendelkező készülék megfelel az IEC 61800-3, IEC 60072-1, IEC 50178, IEC 50347 és más nemzetközi szabványoknak, így világszerte alkalmazható különböző ipari környezetekben.
Schneider Electric Lexium ILS - ILS2E853TC1A0 -integrált hajtásos léptetőmotor, 3f léptetőmotorral, 85 mm, EtherCAT, 24…48 V műszaki adatok
Általános jellemzők
Termékcsalád: Lexium integrated drive
Termék vagy komponens típusa: Motion integrated drive
Eszköz rövid neve: ILS
Motor típusa: 3-fázisú léptetőmotor
Motor pólusok száma: 6
Hálózati fázisok száma: Egyfázisú
Névleges tápfeszültség [Us]: 24 V / 48 V
Hálózat típusa: DC
Kommunikációs interfész: EtherCAT, integrált
Hosszúság: 200,6 mm
Tekercs típusa: Magas forgási sebesség és közepes nyomaték
Elektromos csatlakozás: Ipari csatlakozó
Tartófék: Nélkül
Hajtómű típusa: Nélkül
Névleges fordulatszám: 200 rpm 24 V mellett, 400 rpm 48 V mellett
Névleges nyomaték: 4,5 N.m
Tartónyomaték: 4,5 N.m
Kiegészítő tulajdonságok
Átviteli sebesség: 100 Mbit/s
Rögzítési felület: Perem
Motor perem mérete: 85 mm
Motor egységek száma: 3
Központosító gallér átmérője: 60 mm
Központosító gallér mélysége: 2 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 6,5 mm
Rögzítőfuratok körátmérője: 99 mm
Visszacsatolás típusa: Index impulzus
Tengelyvég: Menetvágás nélküli
Második tengely: Második tengelyvég nélkül
Tengely átmérője: 14 mm
Tengely hossza: 30 mm
Tápfeszültség határértékek: 18...55 V
Áramfogyasztás: 6000 mA maximum folyamatos
Társított biztosíték érték: 16 A
Üzembe helyezési interfész: RS485 Modbus TCP (9,6, 19,2 és 38,4 kbaud)
Bemenet/kimenet típusa: 4 jel (mindegyik használható bemenetként vagy kimenetként)
Feszültség 0 állapot garantált: -3...4,5 V
Feszültség 1 állapot garantált: 15...30 V
Diszkrét bemenet áramerőssége: 10 mA 24 V-nál biztonsági bemenet esetén, 2 mA 24 V-nál 24 V jelinterfész esetén
Diszkrét kimenet feszültség: 23...25 V
Maximális kapcsolási áram: 100 mA kimeneteként, 200 mA összesen
Védelem típusa: Kimeneti feszültség rövidzárlata, Biztonságos nyomaték kikapcsolás, Kimeneti feszültség túlterhelés
Csúcs megállási nyomaték: 4,5 N.m
Folyamatos megállási nyomaték: 4,5 N.m
Sebességvisszajelzés felbontása: 20000 pont/fordulat
Pontossági hiba: +/- 6 ívperc
Forgórész tehetetlenség: 3,3 kg.cm²
Maximális mechanikai fordulatszám: 3000 rpm
Maximális radiális erő Fr: 110 N
Maximális axiális erő Fa: 170 N (húzóerő), 30 N (nyomóerő)
Élettartam órákban: 20000 h csapágy
Jelölés: CE
Hűtés típusa: Természetes konvekció
Nettó súly: 4,7 kg
Környezet
Szabványok: IEC 61800-3, Ed 2, IEC 60072-1, IEC 50178, IEC 61800-3, EN 61800-3 : 2001-02, IEC 50347, EN 61800-3:2001, második környezet
Terméktanúsítványok: cUL, TÜV, UL
Környezeti levegő hőmérséklete működés közben: 40...55 °C (teljesítménycsökkentéssel 2 % fokonként), 0...40 °C (csökkentés nélkül)
Megengedett környezeti levegő hőmérséklete az eszköz körül: 105 °C teljesítményerősítő, 110 °C motor
Környezeti levegő hőmérséklete tárolás során: -25...70 °C
Üzemi magasság: <= 1000 m teljesítménycsökkentés nélkül
Relatív páratartalom: 15...85 % kondenzáció nélkül
Rezgésállóság: 20 m/s² (f= 10...500 Hz) 10 ciklus az IEC 60068-2-6 szerint
Ütésállóság: 150 m/s² 1000 ütés az IEC 60068-2-29 szerint
IP védettségi fokozat: IP41 tengelyátvezetés: az IEC 60034-5 szerint, IP54 teljes, kivéve tengelyátvezetés: az IEC 60034-5 szerint
