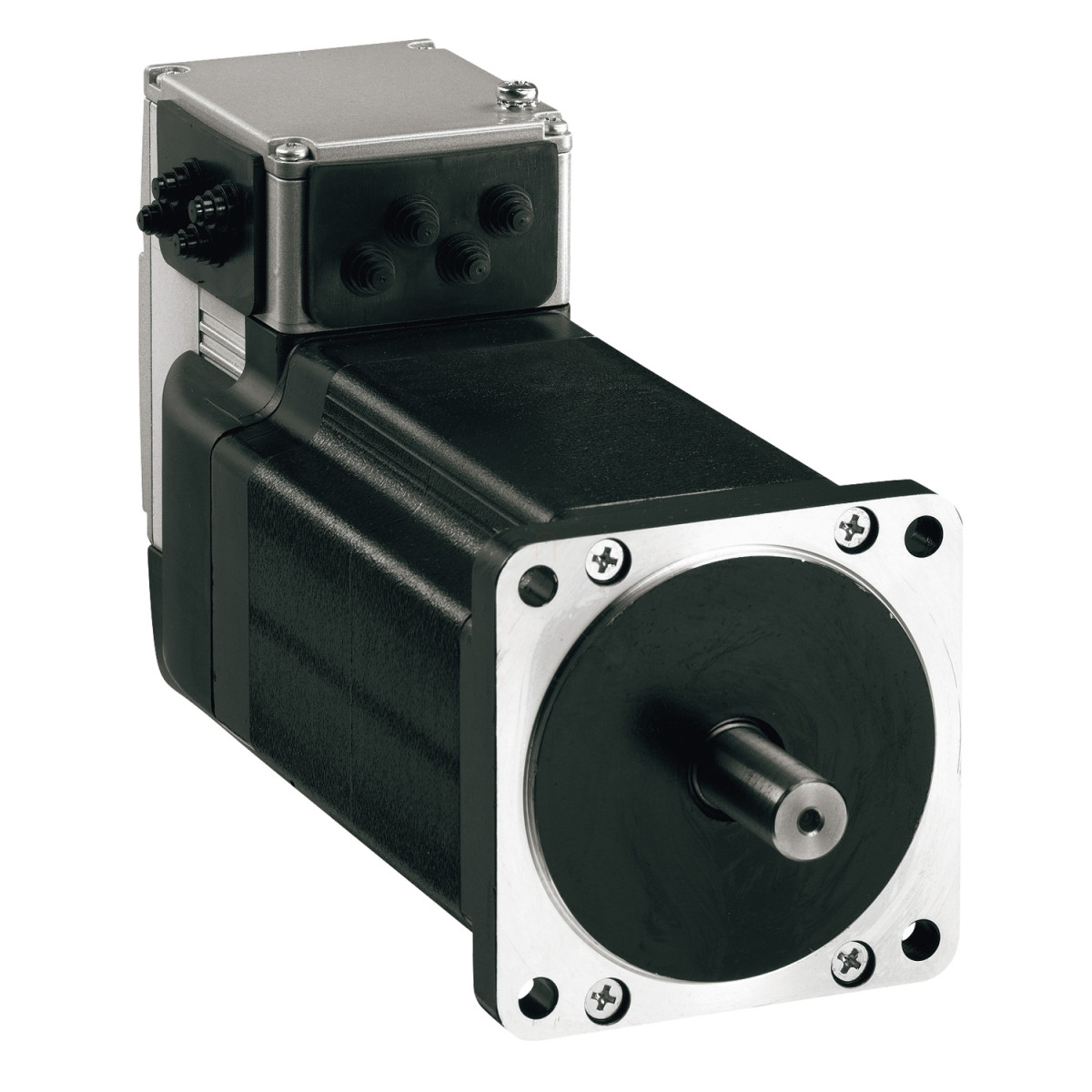

Schneider Electric Lexium ILS - ILS1V852PB1A0 - integrált hajtásos léptetőmotor, 3f léptetőmotorral, 85 mm, 5V impulzus/irány jelzés, 24…36 V

Szélesség méret: 190 mm

Hosszúság méret: 390 mm

Magasság méret: 105 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium ILS - ILS1V852PB1A0 - integrált hajtásos léptetőmotor, 3f léptetőmotorral, 85 mm, 5V impulzus/irány jelzés, 24…36 V

Name: Schneider Electric Lexium ILS - ILS1V852PB1A0 - integrált hajtásos léptetőmotor, 3f léptetőmotorral, 85 mm, 5V impulzus/irány jelzés, 24…36 V
Brand: Schneider Electric
SKU: 3389119227759
Price: 338056 HUF
Availability: InStock

338 056 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Elektromotor

A Schneider Electric Lexium ILS1V852PB1A0 integrált hajtásos léptetőmotor egy kiváló megoldás precíziós mozgásvezérlési alkalmazásokhoz. Ez a kompakt, nagy teljesítményű egység egyesíti a 3-fázisú léptetőmotort és a vezérlőelektronikát egyetlen integrált rendszerben, ami jelentősen egyszerűsíti a telepítést és csökkenti a helyszükségletet. A 24-36V egyenfeszültséggel működő hajtás 5V-os impulzus/irány kommunikációs interfésszel rendelkezik RS422 nélkül, így közvetlenül csatlakoztatható a legtöbb vezérlőrendszerhez.

A Lexium ILS1V852PB1A0 modell 85 mm-es motorperemmel rendelkezik, ami robusztus mechanikai rögzítést biztosít. A motor közepes forgási sebességre és közepes nyomatékra optimalizált tekercseléssel készült, ami sokoldalú felhasználást tesz lehetővé. Névleges nyomatéka 4 N.m, amit tartónyomatékként is képes fenntartani. Sebessége 24V-on 100 rpm, míg 36V tápfeszültségnél eléri a 200 rpm fordulatszámot. A motor maximális mechanikai sebessége 1500 rpm, ami széles alkalmazási területet biztosít.

A rendszer számos fejlett funkcióval rendelkezik, mint például a nyolc különböző lépésfelbontás (1,8°-tól 0,036°-ig, illetve 200-tól 10000 lépésig), index impulzus visszacsatolás és a biztonságos nyomatéklekapcsolás. A hajtás négy jelet kezel, amelyek mindegyike használható bemenetként vagy kimenetként. Bemeneti funkciók között szerepel a teljesítményerősítő engedélyezése/impulzus blokkolása és a lépésméret kapcsolása/PWM motoráram vezérlése. A maximális kapcsolási áram 100 mA kimenetetenként, illetve 200 mA összesen.

Az ILS1V852PB1A0 integrált hajtás különösen alkalmas olyan automatizálási feladatokra, ahol fontos a pontos pozicionálás, a megbízható működés és a könnyű integrálhatóság. A motor 12 mm átmérőjű, 30 mm hosszú tengellyel rendelkezik, és mechanikai szempontból jól terhelhető: 100 N maximális radiális erő és 170 N húzó/30 N nyomó axiális erő mellett is megbízhatóan működik. A 2,2 kg.cm² forgórész tehetetlenségi nyomatéka és a +/- 6 ívperc pozicionálási pontossága kiváló dinamikai tulajdonságokat biztosít.

A hajtás természetes konvekcióval hűl, és többféle környezeti feltétel mellett is megbízhatóan működik. Üzemi hőmérséklet-tartománya 0-50°C teljesítménycsökkenés nélkül, és 50-65°C között 2%/°C teljesítménycsökkenéssel. IP védettsége a tengelyperselynél IP41, egyébként IP54, ami védettséget biztosít a por és fröccsenő víz ellen. A hajtás ellenáll a 20 m/s² rezgésnek (10-500 Hz frekvenciatartományban) és a 150 m/s² ütésnek, ami robusztus ipari környezetben is megbízható működést garantál.

Schneider Electric Lexium ILS - ILS1V852PB1A0 -integrált hajtásos léptetőmotor, 3f léptetőmotorral, 85 mm, 5V impulzus/irány jelzés, 24…36 V műszaki adatok

Főbb jellemzők

Termékcsalád: Lexium integrált hajtás

Terméktípus: Mozgásvezérlő integrált hajtás

Rövid terméknév: ILS

Motortípus: 3-fázisú léptetőmotor

Motor pólusainak száma: 6

Hálózati fázisok száma: Egyfázisú

Névleges tápfeszültség: 36 V / 24 V

Hálózat típusa: DC

Kommunikációs interfész: Impulzus/irány 5 V RS422 nélkül, integrált

Hosszúság: 170,6 mm

Tekercselés és mechanikai tulajdonságok

Tekercselés típusa: Közepes forgási sebesség és közepes nyomaték

Elektromos csatlakozás: Nyomtatott áramköri csatlakozó

Rögzítőfék: Nélkül

Fogaskerék típusa: Nélkül

Névleges sebesség: 100 rpm 24 V-nál, 200 rpm 36 V-nál

Névleges nyomaték: 4 N.m

Tartónyomaték: 4 N.m

Kiegészítő adatok

Rögzítési mód: Perem

Motor peremmérete: 85 mm

Motor állórész szakaszok száma: 2

Központosító gallér átmérője: 60 mm

Központosító gallér mélysége: 2 mm

Rögzítőfuratok száma: 4

Rögzítőfuratok átmérője: 6,5 mm

Rögzítőfuratok körmérője: 99 mm

Visszacsatolás típusa: Index impulzus

Tengely vég: Menetvágás nélküli

Második tengely: Második tengelyvég nélkül

Tengely és elektromos tulajdonságok

Tengely átmérő: 12 mm

Tengely hossz: 30 mm

Tápfeszültség határértékek: 18…40 V

Áramfelvétel: 5000 mA maximum folyamatos

Kapcsolódó biztosíték méretezés: 10 A

Bemenet/kimenet típusa: 4 jel (mindegyik használható bemenetként vagy kimenetként)

0 feszültségállapot garantált: -3...4,5 V

1 feszültségállapot garantált: 15...30 V

Diszkrét bemeneti áram: 10 mA 24 V-nál biztonsági bemenethez

Diszkrét kimeneti feszültség: 23...25 V

Maximális kapcsolási áram: 100 mA kimenetenként, 200 mA összesen

Védelem és teljesítmény

Védelmi típus: Kimeneti feszültség túlterhelés, Kimeneti feszültség rövidzárlat, Biztonságos nyomatéklekapcsolás

Csúcs leállási nyomaték: 4 N.m

Folyamatos leállási nyomaték: 4 N.m

Sebesség visszacsatolási felbontás: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072°, 0,036° vagy 200, 400, 500, 1000, 2000, 4000, 5000, 10000 lépés

Pontossági hiba: +/- 6 ívperc

Forgórész tehetetlensége: 2,2 kg.cm²

Maximális mechanikai sebesség: 1500 rpm

Maximális radiális erő Fr: 100 N

Maximális axiális erő Fa: 170 N (húzóerő), 30 N (nyomóerő)

Élettartam órában: 20000 h csapágy

Jelölés: CE

Hűtés típusa: Természetes konvekció

Nettó súly: 3,6 kg

Környezeti feltételek

Szabványok: IEC 50347, IEC 61800-3, IEC 50178, EN 61800-3 : 2001-02, EN 61800-3:2001 második környezet, IEC 60072-1, IEC 61800-3, Ed 2

Termék tanúsítványok: UL, cUL, TÜV

Üzemi környezeti hőmérséklet: 50…65 °C (2% teljesítménycsökkentés/°C), 0…50 °C (teljesítménycsökkentés nélkül)

Megengedett környezeti hőmérséklet az eszköz körül: 105 °C teljesítményerősítő, 110 °C motor

Tárolási környezeti hőmérséklet: -25…70 °C

Üzemi magasság: <= 1000 m teljesítménycsökkenés nélkül

Relatív páratartalom: 15…85 % kondenzáció nélkül

Rezgésállóság: 20 m/s² (f= 10…500 Hz) 10 ciklus az IEC 60068-2-6 szerint

Ütésállóság: 150 m/s² 1000 ütés az IEC 60068-2-29 szerint

IP védettségi fokozat: IP41 tengelypersely: az IEC 60034-5 szerint, IP54 teljes kivéve tengelypersely: az IEC 60034-5 szerint

Termék adatok

Szélesség méret

190 mm

Hosszúság méret

390 mm

Magasság méret

105 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389119227759

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

Kivitel

léptetőmotor

Védettség

IP54

Pólusszám

Gyártó/Márka

Schneider Electric

Névleges áram

5 A

Tömeg

4 kg/db

Cikkszám

3389119227759
