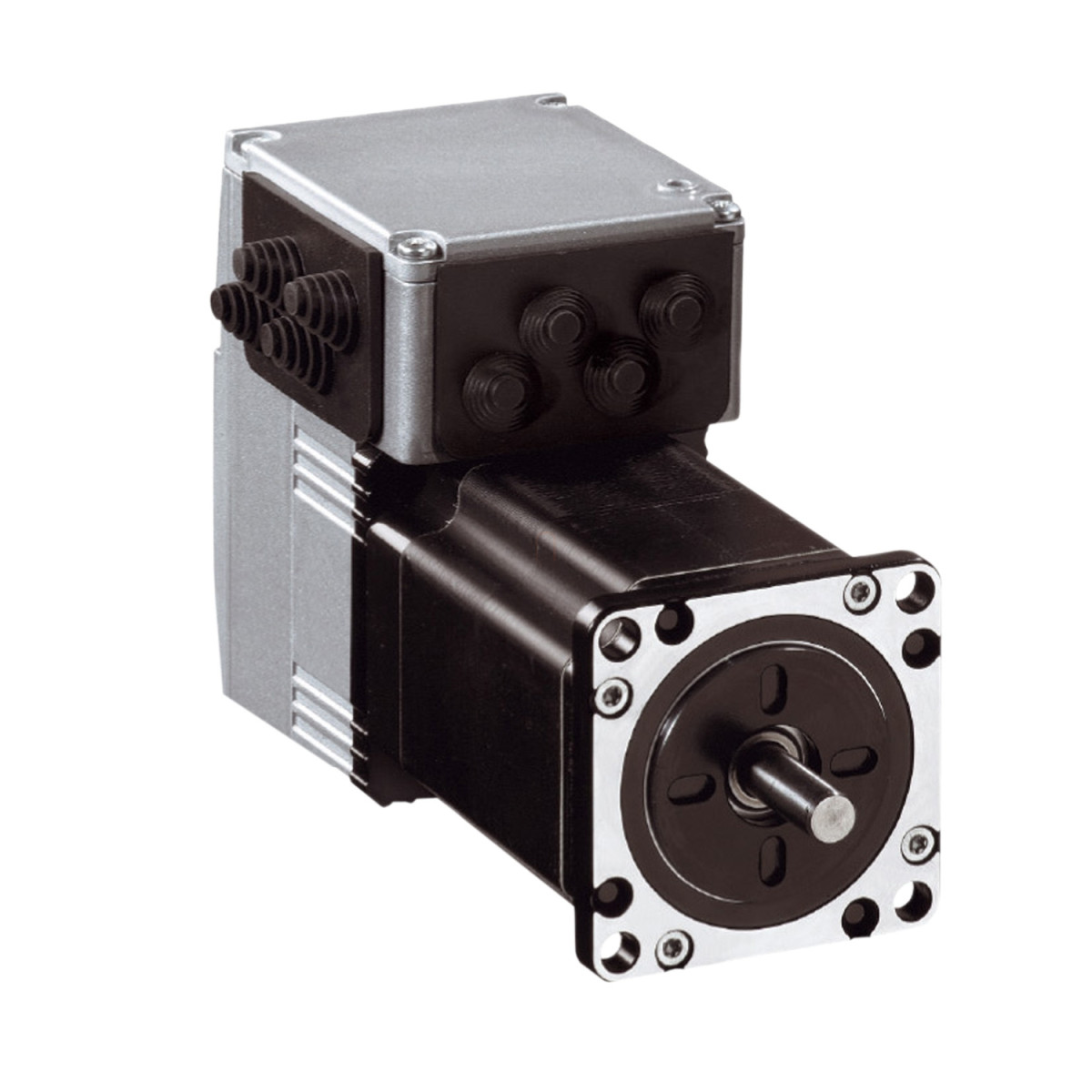

A Schneider Electric Lexium ILS1U571PB1A0 egy kompakt, integrált hajtással rendelkező léptetőmotor, amely egyesíti a vezérlőelektronikát és a 3-fázisú léptetőmotort egy egységben. Ez a 57 mm-es méretű, impulzus/irány jelzéssel vezérelhető eszköz ideális választás olyan alkalmazásokhoz, ahol korlátozott a hely, de precíz pozicionálásra van szükség ipari környezetben.
A Lexium ILS1U571PB1A0 24-36V DC tápfeszültséggel működik, amely rugalmasságot biztosít a különböző alkalmazási területeken. A 3,5 A maximális áramfelvétel mellett 0,45 N.m névleges nyomatékot és 0,51 N.m tartónyomatékot biztosít, ami kitűnő választássá teszi közepes méretű pozicionálási feladatokhoz. A motor 24V-on 500 rpm, míg 36V-on 1000 rpm névleges fordulatszámra képes, ami széles fordulatszám-tartományt biztosít a különböző alkalmazásokhoz. A motor közepes forgási sebességre és közepes nyomatékra optimalizált tekercseléssel rendelkezik.
A termék kiemelkedő műszaki jellemzői közé tartozik a beépített kommunikációs interfész, amely 24V-os impulzus/irány jelekkel vezérelhető, ami egyszerű integrációt tesz lehetővé a meglévő vezérlőrendszerekkel. A sebesség-visszacsatolás felbontása széles skálán állítható: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072° vagy 0,036°, illetve 200, 400, 500, 1000, 2000, 4000, 5000 vagy 10000 lépés értékre, ami rendkívül pontos pozicionálást tesz lehetővé. A pozicionálási pontosság ±6 ívperc, ami kiemelkedő érték ebben a kategóriában. A visszacsatolás típusa indeximpulzus, amely biztosítja a pontos pozíció nyomon követését.
A Lexium ILS1U571PB1A0 mechanikai szempontból is jól megtervezett: a 101,9 mm hosszú motor 6,35 mm átmérőjű és 21 mm hosszú tengellyel rendelkezik, amely nem menetes kialakítású (untapped). A motor peremes rögzítésű, 57 mm-es motorperemmel, 38,1 mm centírozó gallér átmérővel és 1,6 mm gallér mélységgel. A rögzítőfuratok átmérője 5,2 mm, a furatok körátmérője 66,6 mm, és 4 rögzítőfurattal rendelkezik. A maximális mechanikai fordulatszám 3000 rpm, a maximális radiális erő (Fr) 24 N, míg a maximális axiális erő (Fa) húzóerőként 100 N, nyomóerőként 8,4 N lehet. A motor rotorjának tehetetlenségi nyomatéka 0,1 kg.cm², ami gyors indítást és megállást tesz lehetővé. A csapágy élettartama 20000 üzemóra, ami hosszú távú, megbízható működést garantál.
Schneider Electric Lexium ILS - ILS1U571PB1A0 -integrált hajtásos léptetőmotor, 3f léptetőmotorral, 57 mm, 24V impulzus/irány jelzés, 24…36 V műszaki adatok
Fő jellemzők
Termékcsalád: Lexium integrált hajtás
Terméktípus: Mozgás integrált hajtás
Eszköz rövid neve: ILS
Motor típusa: 3-fázisú léptetőmotor
Motor pólusainak száma: 6
Hálózati fázisok száma: Egyfázisú
Névleges tápfeszültség: 36 V / 24 V
Hálózat típusa: DC
Kommunikációs interfész: Impulzus/irány 24 V, integrált
Hosszúság: 101,9 mm
Tekercs típusa: Közepes forgási sebesség és közepes nyomaték
Elektromos csatlakozás: Nyomtatott áramköri lap csatlakozó
Tartófék: Nélkül
Fogaskerékház típusa: Nélkül
Teljesítmény adatok
Névleges fordulatszám: 1000 rpm 36 V-nál / 500 rpm 24 V-nál
Névleges nyomaték: 0,45 N.m
Tartónyomaték: 0,51 N.m
Csúcs állónyomaték: 0,45 N.m
Folyamatos állónyomaték: 0,45 N.m
Mechanikai specifikációk
Rögzítés módja: Perem
Motor perem mérete: 57 mm
Motor kötegek száma: 1
Központosító gallér átmérője: 38,1 mm
Központosító gallér mélysége: 1,6 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 5,2 mm
Rögzítőfuratok körének átmérője: 66,6 mm
Tengely átmérő: 6,35 mm
Tengely hossz: 21 mm
Rotor tehetetlenségi nyomatéka: 0,1 kg.cm²
Maximális mechanikai fordulatszám: 3000 rpm
Maximális radiális erő Fr: 24 N
Maximális axiális erő Fa: 100 N (húzóerő) / 8,4 N (nyomóerő)
Elektromos jellemzők
Tápfeszültség határértékek: 18...40 V
Áramfelvétel: 3500 mA maximum folyamatos
Kapcsolódó biztosíték névleges értéke: 10 A
Bemenet/kimenet típusa: 4 jel (mindegyik használható bemenetként vagy kimenetként)
Garantált 0 feszültségszint: -3...4,5 V
Garantált 1 feszültségszint: 15...30 V
Diszkrét bemeneti áram: 10 mA 24 V-nál biztonsági bemenet esetén
Diszkrét kimeneti feszültség: 23...25 V
Maximális kapcsolási áram: 100 mA kimenetenként / 200 mA összesen
Visszacsatolás és pontosság
Visszacsatolás típusa: Index impulzus
Sebesség visszacsatolás felbontása: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072°, 0,036° / 200, 400, 500, 1000, 2000, 4000, 5000, 10000 lépés
Pontossági hiba: +/- 6 ívperc
Védelem
Védelem típusa: Kimeneti feszültség rövidzárlata / Biztonságos nyomaték kikapcsolás / Kimeneti feszültség túlterhelése
IP védettségi fokozat: IP41 tengelyperselynél / IP54 teljes, kivéve a tengelyperselyt
Környezeti jellemzők
Hűtés módja: Természetes konvekció
Üzemi környezeti hőmérséklet: 0...50 °C (derating nélkül) / 50...65 °C (2% teljesítmény derating °C-onként)
Megengedett környezeti hőmérséklet az eszköz körül: 105 °C teljesítményerősítő / 110 °C motor
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemi magasság: <= 1000 m derating nélkül
Relatív páratartalom: 15...85% kondenzáció nélkül
Vibrációállóság: 20 m/s² (f= 10...500 Hz) 10 ciklus
Ütésállóság: 150 m/s² 1000 ütés
Szabványok és tanúsítványok
Jelölés: CE
Termék tanúsítványok: TÜV / UL / cUL
