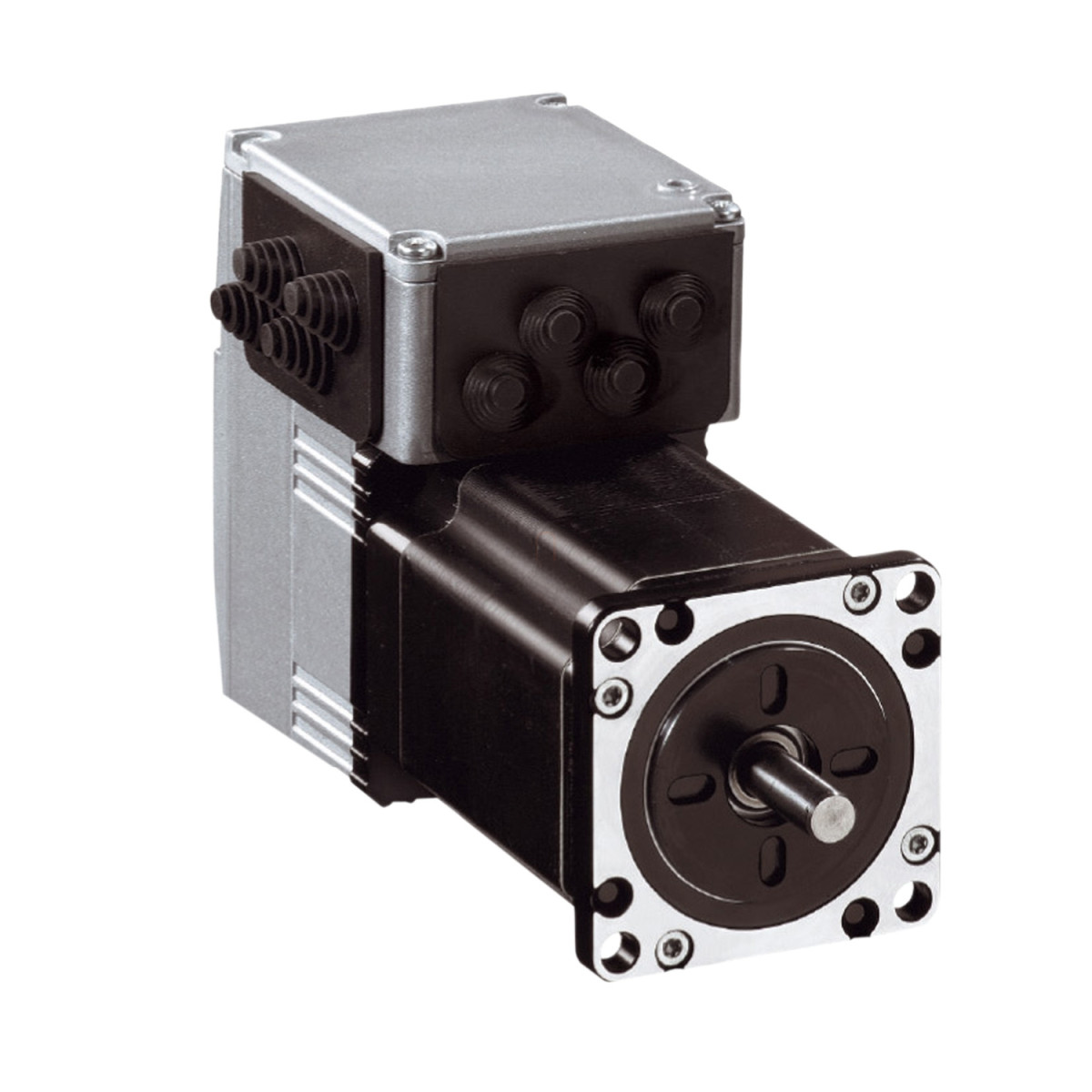

A Schneider Electric Lexium integrált hajtáscsalád ILS1R573PB1A0 típusú léptetőmotoros hajtása egy kompakt, nagy teljesítményű megoldást kínál a precíziós mozgatási feladatokhoz. Ez a termék egy teljesen integrált rendszer, amely egyesíti a léptetőmotort és a vezérlőelektronikát egyetlen kompakt egységben, így jelentősen leegyszerűsíti a telepítést és csökkenti a rendszerintegrációs költségeket.
Az ILS1R573PB1A0 egy 3-fázisú léptetőmotort tartalmaz 6 póluspárral, amely kiváló pozícionálási pontosságot biztosít. A motor 57 mm-es peremes kialakítással rendelkezik, 1,5 N·m névleges nyomatékkal és 1,7 N·m tartónyomatékkal. A motor közepes forgási sebességre és közepes nyomatékra optimalizált tekercseléssel készül, amely sokoldalú alkalmazhatóságot tesz lehetővé. A tápfeszültség tartománya 24-36 V DC, maximális áramfelvétele 3,5 A. A hajtás beépített RS485 kommunikációs interfésszel rendelkezik, amely 9,6, 19,2 vagy 38,4 kbaud adatátviteli sebességgel működhet, így könnyen integrálható komplex vezérlőrendszerekbe.
A hajtás kiemelkedő műszaki jellemzői közé tartozik a 20000 pont/fordulat sebességvisszacsatolási felbontás, a ±6 ívperc pontosság, valamint a maximálisan 3000 fordulat/perc mechanikai sebesség. Az eszköz 4 jelbemenettel/kimenettel rendelkezik, amelyek rugalmasan konfigurálhatók. A biztonság érdekében a hajtás rendelkezik rövidzárlat elleni védelemmel, biztonságos nyomatéklekapcsolással és kimeneti feszültség túlterhelés elleni védelemmel. A készülék IP41 védettségű a tengelyperselynél, és IP54 védettségű a többi részen, így különböző környezeti feltételek mellett is megbízhatóan működik. Az üzemi hőmérséklet-tartomány 0-50°C teljesítménycsökkenés nélkül, és 50-65°C között 2%/°C teljesítménycsökkenéssel.
A Lexium ILS1R573PB1A0 ideális választás precíziós pozicionálást igénylő alkalmazásokhoz, mint például csomagológépek, kis méretű anyagmozgató berendezések, orvosi eszközök vagy laboratóriumi automatizálás. A termék kompakt méretei (138,9 mm hosszúság, 8 mm-es tengelyátmérő, 21 mm-es tengelyhossz) lehetővé teszik a beépítést korlátozott helyigényű alkalmazásokba is. A termék TÜV, UL és cUL tanúsítványokkal rendelkezik, és megfelel számos nemzetközi szabványnak, beleértve az IEC 61800-3, IEC 50178, IEC 50347, EN 61800-3 és további szabványokat.
Schneider Electric Lexium ILS - ILS1R573PB1A0 -integrált hajtásos léptetőmotor, 3f léptetőmotorral, 57 mm, RS485, 24…36 V műszaki adatok
Fő jellemzők
Termékcsalád: Lexium integrált hajtás
Terméktípus: Mozgás integrált hajtás
Eszköz rövid neve: ILS
Motortípus: 3-fázisú léptetőmotor
Motor póluspárok száma: 6
Hálózati fázisok száma: Egyfázisú
Névleges tápfeszültség: 36 V / 24 V
Hálózat típusa: DC
Kommunikációs interfész: RS485, integrált
Hosszúság: 138,9 mm
Tekercs típusa: Közepes forgási sebesség és közepes nyomaték
Elektromos csatlakozás: Nyomtatott áramköri lap csatlakozó
Tartófék: Nélkül
Hajtómű típusa: Nélkül
Névleges sebesség: 200 rpm 24 V-nál, 500 rpm 36 V-nál
Névleges nyomaték: 1,5 N·m
Tartónyomaték: 1,7 N·m
Kiegészítő jellemzők
Átviteli sebesség: 9,6, 19,2 és 38,4 kbaud
Szerelési felület: Perem
Motor perem mérete: 57 mm
Motor szegmensek száma: 3
Központosító gallér átmérője: 38,1 mm
Központosító gallér mélysége: 1,6 mm
Szerelőfuratok száma: 4
Szerelőfuratok átmérője: 5,2 mm
Szerelőfuratok körátmérője: 66,6 mm
Visszacsatolás típusa: Indeximpulzus
Tengelyvég: Menetvágás nélküli
Második tengely: Második tengelyvég nélkül
Tengely átmérője: 8 mm
Tengely hossza: 21 mm
Tápfeszültség határértékek: 18…40 V
Áramfelvétel: 3500 mA maximum
Kapcsolódó biztosíték névleges értéke: 10 A
Bemenet/kimenet típusa: 4 jel (mindegyik használható bemenetként vagy kimenetként)
Feszültségállapot 0 garantált: -3...4,5 V
Feszültségállapot 1 garantált: 15...30 V
Diszkrét bemeneti áram: 10 mA 24 V-nál on/STO_A biztonsági bemenetnél, 3 mA 24 V-nál on/STO_B biztonsági bemenetnél, 2 mA 24 V-nál 24 V-os jelinterfésznél
Diszkrét kimeneti feszültség: 23...25 V
Maximális kapcsolási áram: 100 mA kimenetenként, 200 mA összesen
Védelem típusa: Kimeneti feszültség rövidzárlata, Biztonságos nyomatéklekapcsolás, Kimeneti feszültség túlterhelése
Csúcs rögzítő nyomaték: 1,5 N·m
Folyamatos rögzítő nyomaték: 1,5 N·m
Sebesség-visszacsatolás felbontása: 20000 pont/fordulat
Pontossági hiba: +/- 6 ívperc
Rotor tehetetlenségi nyomatéka: 0,38 kg·cm²
Maximális mechanikai sebesség: 3000 rpm
Maximális radiális erő Fr: 50 N
Maximális axiális erő Fa: 100 N (húzóerő), 8,4 N (nyomóerő)
Élettartam órákban: 20000 h csapágy
Jelölés: CE
Hűtés típusa: Természetes konvekció
Nettó tömeg: 2 kg
Környezeti feltételek
Szabványok: IEC 61800-3, Ed 2, IEC 50178, IEC 50347, EN 61800-3 : 2001-02, IEC 61800-3, IEC 60072-1, EN 61800-3:2001, második környezet
Termék tanúsítványok: TÜV, UL, cUL
Környezeti üzemi hőmérséklet: 50…65 °C (2%-os teljesítménycsökkenéssel °C-onként), 0…50 °C (teljesítménycsökkenés nélkül)
Megengedett környezeti hőmérséklet az eszköz körül: 105 °C teljesítményerősítő, 110 °C motor
Környezeti tárolási hőmérséklet: -25…70 °C
Üzemi magasság: <= 1000 m teljesítménycsökkenés nélkül
Relatív páratartalom: 15…85% kondenzáció nélkül
Rezgésállóság: 20 m/s² (f= 10…500 Hz) 10 ciklus IEC 60068-2-6 szerint
Ütésállóság: 150 m/s² 1000 ütés IEC 60068-2-29 szerint
IP védettségi fokozat: IP41 tengelyperselynél: IEC 60034-5 szerint, IP54 teljes, kivéve tengelyperselyt: IEC 60034-5 szerint
