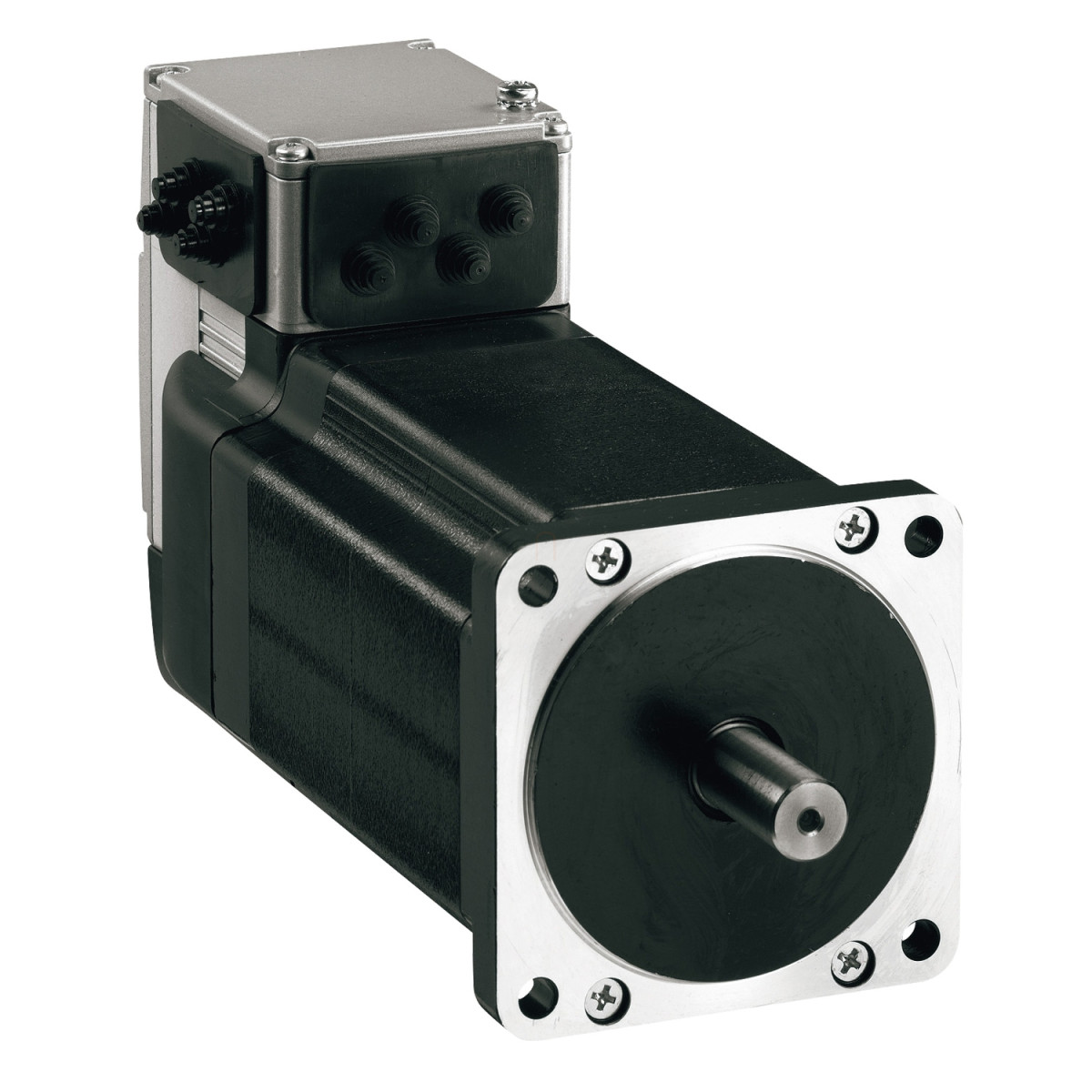

Schneider Electric Lexium ILS - ILS1F853TB1A0 műszaki adatok
Fő jellemzők
Termékcsalád: Lexium integrált hajtás
Terméktípus: Mozgásintegrált hajtás
Eszköz rövid neve: ILS
Motortípus: 3-fázisú léptetőmotor
Motor pólusok száma: 6
Hálózat fázisszáma: Egyfázisú
Névleges tápfeszültség: 24 V / 36 V
Hálózat típusa: DC
Kommunikációs interfész: CANopen DS301, integrált
Hossz: 200,6 mm
Tekercselés típusa: Magas forgási sebesség és közepes nyomaték
Elektromos csatlakozás: Nyomtatott áramköri csatlakozó
Tartófék: Nélkül
Fogaskerék-áttétel típus: Nélkül
Névleges teljesítmény
Névleges fordulatszám: 100 rpm 24 V-nál, 300 rpm 36 V-nál
Névleges nyomaték: 4,5 Nm
Tartó nyomaték: 4,5 Nm
Kiegészítő jellemzők
Átviteli sebesség: 50, 100, 125, 250, 500, 800 és 1000 kbaud
Rögzítési támasz: 85 mm-es perem
Motor perem mérete: 85 mm
Motor kötegek száma: 3
Központosító gallér átmérő: 60 mm
Központosító gallér mélység: 2 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 6,5 mm
Rögzítőfuratok körátmérője: 99 mm
Visszacsatolás típusa: Index impulzus
Tengely vég: Menet nélküli
Második tengely: Második tengely vég nélkül
Tengely átmérő: 14 mm
Tengely hossz: 30 mm
Tápfeszültség határértékek: 18-40 V
Áramfelvétel: maximum 6000 mA
Kapcsolódó biztosíték névleges értéke: 10 A
Be/kimeneti típus: 4 jel (mindegyik használható bemenetként vagy kimenetként)
Diszkrét bemeneti áram: 10 mA 24 V-nál on/STO_A biztonsági bemeneten, 3 mA 24 V-nál on/STO_B biztonsági bemeneten, 2 mA 24 V-nál 24 V jelinterfészhez
Diszkrét kimeneti feszültség: 23-25 V
Maximális kapcsolási áram: 100 mA kimenetenként, 200 mA összesen
Védelem típusa: Safe Torque Off, Kimeneti feszültség rövidzár elleni védelem, Kimeneti feszültség túlterhelés elleni védelem
Csúcs leállítási nyomaték: 4,5 Nm
Folyamatos leállítási nyomaték: 4,5 Nm
Sebességvisszacsatolás felbontás: 20000 pont/fordulat
Pontossági hiba: +/- 6 ívperc
Rotor tehetetlenségi nyomatéka: 3,3 kg.cm²
Maximális mechanikai fordulatszám: 2000 rpm
Maximális sugárirányú erő Fr: 110 N
Maximális tengelyirányú erő Fa: 170 N (húzóerő), 30 N (nyomóerő)
Élettartam órákban: 20000 óra csapágy
Jelölés: CE
Hűtés típusa: Természetes konvekció
Nettó tömeg: 4,7 kg
Környezeti feltételek
Szabványok: EN 61800-3:2001-02, IEC 50347, EN 61800-3:2001 második környezet, IEC 50178, IEC 60072-1, IEC 61800-3 Ed 2, IEC 61800-3
Termék tanúsítványok: UL, cUL, TÜV
Üzemi környezeti hőmérséklet: 0-50 °C (teljesítménycsökkentés nélkül), 50-65 °C (2% teljesítménycsökkenés fokonként)
Megengedett környezeti hőmérséklet az eszköz körül: 105 °C teljesítményerősítő, 110 °C motor
Tárolási környezeti hőmérséklet: -25-70 °C
Üzemi tengerszint feletti magasság: <= 1000 m teljesítménycsökkentés nélkül
Relatív páratartalom: 15-85% kondenzáció nélkül
Rezgésállóság: 20 m/s² (f=10-500 Hz) 10 ciklus megfelelve az IEC 60068-2-6 szabványnak
Ütésállóság: 150 m/s² 1000 ütés megfelelve az IEC 60068-2-29 szabványnak
IP védettségi fokozat: IP41 tengelyperselynél (megfelel az IEC 60034-5 szabványnak), IP54 a tengelypersely kivételével (megfelel az IEC 60034-5 szabványnak)
