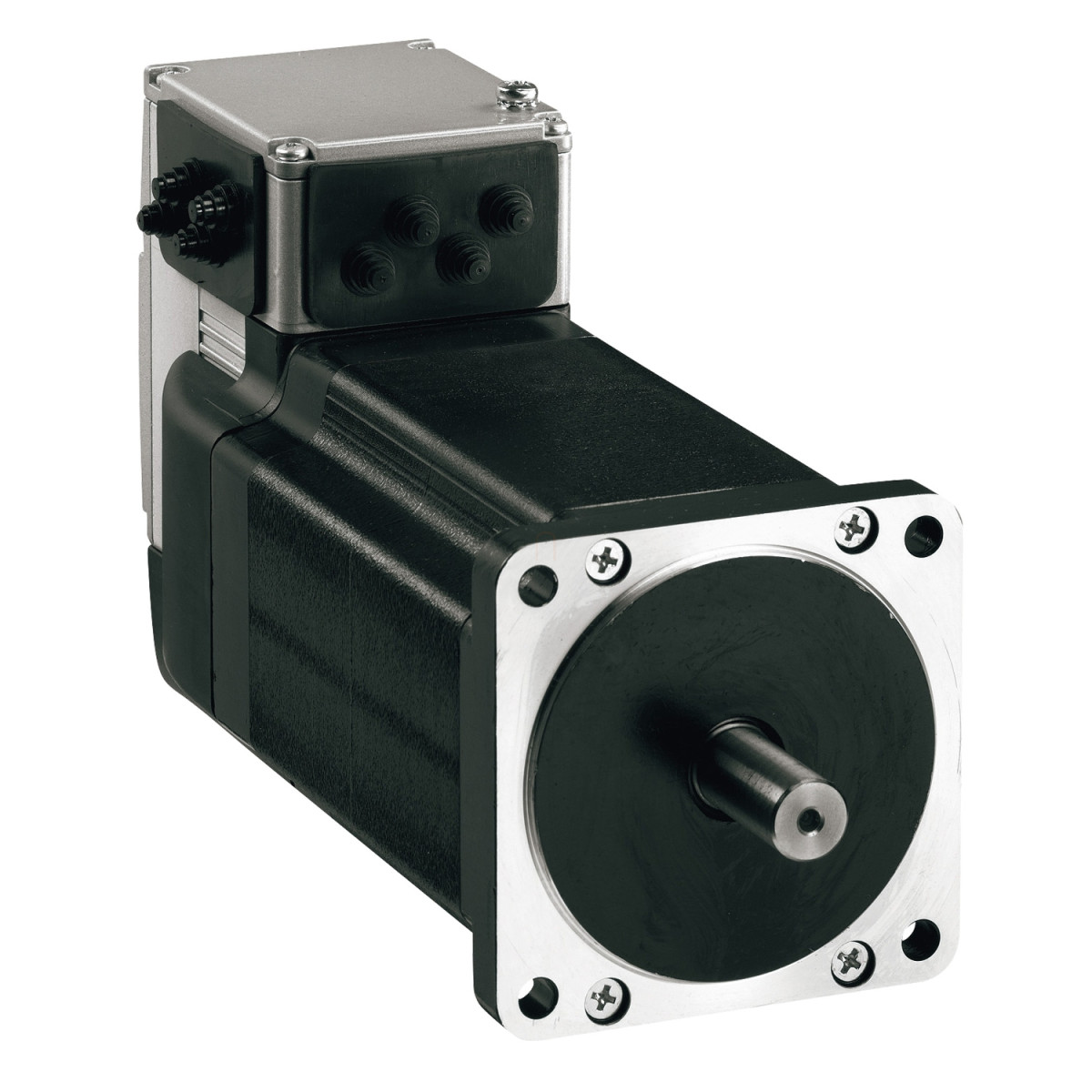

A Schneider Electric Lexium ILS1F853PC1A0 integrált hajtásos léptetőmotor egy kimagasló teljesítményű mozgásvezérlési megoldás, amely egyesíti a vezérlőelektronikát és a 3-fázisú léptetőmotort egyetlen kompakt házban. Ez a termékkategóriában innovatív megközelítés jelentősen leegyszerűsíti a telepítést, csökkenti a kábelezési költségeket és minimalizálja a helyigényt. Az ILS1F853PC1A0 modell a CANopen DS301 kommunikációs protokollt használja, amely széles körben elterjedt ipari szabvány a mozgásvezérlési alkalmazásokban, így biztosítva a problémamentes integrációt meglévő rendszerekbe.
A Lexium ILS1F853PC1A0 24-36 V DC tápfeszültség-tartományban működik, ami nagy rugalmasságot biztosít a különböző alkalmazási területeken. A motor névleges nyomatéka 6 Nm, ami mind folyamatos, mind csúcsterhelés esetén biztosított. A fordulatszám 24 V-nál 60 rpm, míg 36 V-nál eléri a 120 rpm-et, miközben a maximális mechanikai sebesség 1000 rpm. A termék közepes forgási sebességre és közepes nyomatékra optimalizált tekercseléssel rendelkezik, így ideális választás a precíziós pozicionálást igénylő alkalmazásokhoz. A 20000 pont/fordulat sebességvisszacsatolási felbontás és a ±6 ívperc pontossági hiba kiemelkedő pozicionálási képességeket garantál.
A Schneider Electric ILS1F853PC1A0 modell 4 jelet támogat, amelyek mindegyike használható bemenetként vagy kimenetként, maximális rugalmasságot biztosítva a vezérlési lehetőségekben. A diszkrét kimeneti feszültség 23-25 V, a maximális kapcsolási áram pedig 100 mA kimeneteként, összesen 200 mA. A védelmi funkciók között szerepel a Safe Torque Off (biztonságos nyomatéklekapcsolás), a kimeneti feszültség rövidzárlat elleni védelme és a kimeneti feszültség túlterhelés elleni védelme, ami növeli a rendszer megbízhatóságát és biztonságát. A 3,3 kg·cm² forgórész tehetetlensége és a 4,7 kg nettó súly mellett a termék kompakt kialakítású, 200,6 mm teljes hosszúsággal.
A Lexium ILS1F853PC1A0 környezeti paraméterei figyelemre méltóak: IP54 védettség (a teljes egységre, kivéve a tengelyperselyt, amely IP41), 0-50 °C működési hőmérséklet (teljesítménycsökkentés nélkül), valamint 1000 m-ig terjedő üzemeltetési magasság. A termék ellenáll a vibrációnak (20 m/s² 10-500 Hz frekvenciatartományban) és a ütéseknek (150 m/s², 1000 ütés), így alkalmas ipari környezetben történő használatra. A Schneider Electric Lexium ILS1F853PC1A0 ideális választás olyan alkalmazásokhoz, ahol a precizitás, a megbízhatóság és a kompakt kialakítás elsődleges követelmény, például csomagológépek, kisméretű szerelősorok, vagy labortechnikai berendezések esetén.
Schneider Electric Lexium ILS - ILS1F853PC1A0 -integrált hajtásos léptetőmotor, 3f léptetőmotorral, 57 mm, CANopen DS301, 24…36 V műszaki adatok
Fő jellemzők
Termékcsalád: Lexium integrált hajtás
Termék vagy komponens típus: Mozgás integrált hajtás
Eszköz rövid neve: ILS
Motor típus: 3-fázisú léptetőmotor
Motor pólusok száma: 6
Hálózati fázisok száma: Egyfázisú
Névleges tápfeszültség: 24 V / 36 V
Hálózat típusa: DC
Kommunikációs interfész: CANopen DS301, integrált
Hossz: 200,6 mm
Tekercselés típusa: Közepes forgási sebesség és közepes nyomaték
Elektromos csatlakozás: Ipari csatlakozó
Tartófék: Nélkül
Fogaskerék típusa: Nélkül
Névleges sebesség: 120 rpm 36 V-nál, 60 rpm 24 V-nál
Névleges nyomaték: 6 N.m
Tartónyomaték: 6 N.m
Kiegészítő adatok
Átviteli sebesség: 50, 100, 125, 250, 500, 800 és 1000 kbaud
Rögzítési felület: Karima 85 mm
Motor karima mérete: 85 mm
Motor rétegek száma: 3
Központosító gallér átmérője: 60 mm
Központosító gallér mélysége: 2 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 6,5 mm
Rögzítő furatok körátmérője: 99 mm
Visszacsatolás típusa: Index impulzus
Tengely vég: Menetvágás nélküli
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 14 mm
Tengely hossz: 30 mm
Tápfeszültség határértékek: 18…40 V
Áramfelvétel: maximum 5000 mA
Kapcsolódó biztosíték névleges értéke: 10 A
Bemenet/kimenet típusa: 4 jel (mindegyik használható bemenetként vagy kimenetként)
0 feszültségállapot garantált: -3...4,5 V
1 feszültségállapot garantált: 15...30 V
Diszkrét bemeneti áram: 10 mA 24 V-nál STO_A biztonsági bemenetnél, 3 mA 24 V-nál STO_B biztonsági bemenetnél, 2 mA 24 V-nál 24 V-os jelinterfésznél
Diszkrét kimeneti feszültség: 23...25 V
Maximális kapcsolási áram: 100 mA kimeneteként, 200 mA összesen
Védelem típusa: Safe torque off (biztonságos nyomatéklekapcsolás), Kimeneti feszültség rövidzárlat elleni védelme, Kimeneti feszültség túlterhelés elleni védelme
Csúcs állónyomaték: 6 N.m
Folyamatos állónyomaték: 6 N.m
Sebesség visszacsatolási felbontás: 20000 pont/fordulat
Pontossági hiba: +/- 6 ívperc
Rotor tehetetlenség: 3,3 kg.cm²
Maximális mechanikai sebesség: 1000 rpm
Maximális radiális erő Fr: 110 N
Maximális axiális erő Fa: 170 N (húzóerő), 30 N (nyomóerő)
Élettartam órákban: 20000 h csapágy
Jelölés: CE
Hűtés típusa: Természetes konvekció
Nettó tömeg: 4,7 kg
Környezet
Szabványok: IEC 50178, IEC 61800-3, Ed 2, IEC 60072-1, EN 61800-3:2001 második környezet, EN 61800-3 : 2001-02, IEC 50347, IEC 61800-3
Terméktanúsítványok: UL, TÜV, cUL
Környezeti hőmérséklet működés közben: 50…65 °C (2% teljesítménycsökkentés °C-onként), 0…50 °C (csökkentés nélkül)
Megengedett környezeti hőmérséklet az eszköz körül: 105 °C teljesítményerősítő, 110 °C motor
Környezeti hőmérséklet tároláskor: -25…70 °C
Üzemeltetési magasság: <= 1000 m teljesítménycsökkentés nélkül
Relatív páratartalom: 15…85% kondenzáció nélkül
Vibráció ellenállás: 20 m/s² (f= 10…500 Hz) 10 ciklus az IEC 60068-2-6 szerint
Ütésállóság: 150 m/s² 1000 ütés az IEC 60068-2-29 szerint
IP védelmi fokozat: IP41 tengelypersely: az IEC 60034-5 szerint, IP54 teljes egység kivéve a tengelyperselyt: az IEC 60034-5 szerint
