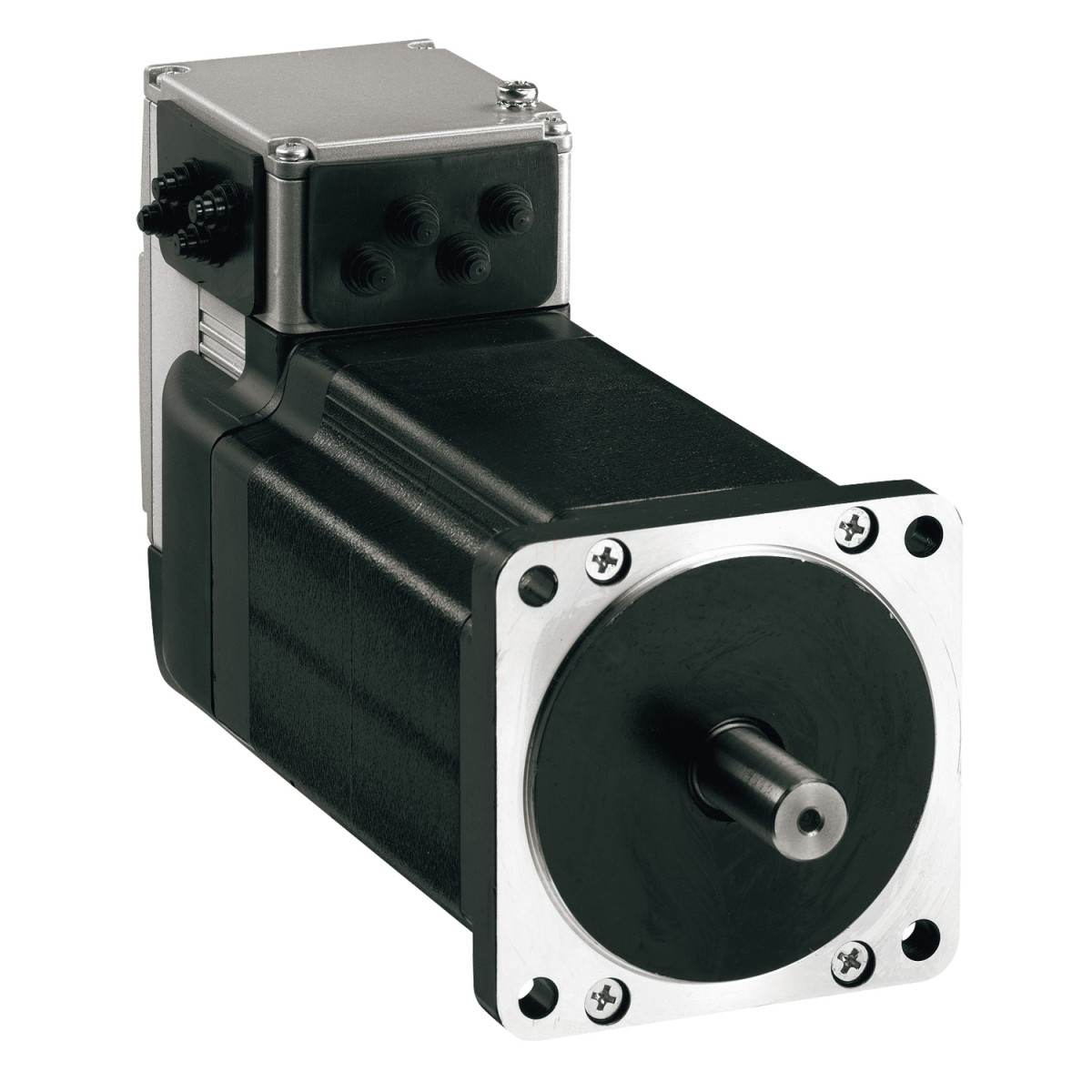

Schneider Electric Lexium ILS - ILS1F851PB1F0 -integrált hajtásos léptetőmotor, 3f léptetőmotorral, 57 mm, CANopen DS301, 24…36 V műszaki adatok
Fő jellemzők
Termékcsalád: Lexium integrált hajtás
Készülék típusa: Mozgásintegrált hajtás
Készülék rövid neve: ILS
Motor típusa: 3-fázisú léptetőmotor
Motorpólusok száma: 6
Hálózati fázisszám: Egyfázisú
Névleges tápfeszültség: 24 V / 36 V
Hálózat típusa: DC
Kommunikációs interfész: CANopen DS301, integrált
Hossz: 187,3 mm
Tekercselés típusa: Közepes forgási sebesség és közepes nyomaték
Elektromos csatlakozás: Nyomtatott áramköri csatlakozó
Tartófék: Beépített
Fogaskerék típusa: Nélküli
Névleges fordulatszám: 24 V-nál 200 rpm, 36 V-nál 400 rpm
Névleges nyomaték: 2 N.m
Tartónyomaték: 6 N.m tartófék, 2 N.m motor
Kiegészítő információk
Átviteli sebesség: 50, 100, 125, 250, 500, 800 és 1000 kbaud
Rögzítési felület: 85 mm-es karima
Motor karimájának mérete: 85 mm
Motor stacking száma: 1
Központosító gallér átmérője: 60 mm
Központosító gallér mélysége: 2 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 6,5 mm
Rögzítő furatok köri átmérője: 99 mm
Visszacsatolás típusa: Index impulzus
Tengelyvég: Menetelés nélküli
Másodlagos tengely: Nincs másodlagos tengelyvég
Tengelyátmérő: 12 mm
Tengelyhossz: 30 mm
Tápfeszültség határértékek: 18-40 V
Áramfelvétel: maximum 5000 mA
Társított biztosíték értéke: 10 A
Technikai részletek
Bemenet/kimenet típusa: 4 jel (mindegyik használható bemenetként vagy kimenetként)
0 feszültségállapot garantált: -3...4,5 V
1 feszültségállapot garantált: 15...30 V
Diszkrét bemeneti áram: 10 mA 24 V-on/STO_A biztonsági bemenet esetén, 3 mA 24 V-on/STO_B biztonsági bemenet esetén, 2 mA 24 V-on 24 V-os jelinterfész esetén
Diszkrét kimeneti feszültség: 23...25 V
Maximális kapcsolási áram: 100 mA kimeneteként, 200 mA összesen
Védelmi típus: Safe torque off, Kimeneti feszültség túlterhelés, Kimeneti feszültség rövidzár
Csúcs állónyomaték: 2 N.m
Folyamatos állónyomaték: 2 N.m
Sebességvisszajelzés felbontása: 20000 pont/fordulat
Pontossági hiba: +/- 6 ívperc
Rotor tehetetlenség: 1,3 kg.cm²
Maximális mechanikai fordulatszám: 2000 rpm
Maximális radiális erő Fr: 100 N
Maximális axiális erő Fa: 170 N (húzóerő), 30 N (nyomóerő)
Élettartam órákban: 20000 óra csapágy
Fék behúzási teljesítmény: 22 W
Fék kioldási idő: 40 ms
Fék működési idő: 20 ms
Jelölés: CE
Hűtés típusa: Természetes konvekció
Nettó súly: 4,4 kg
Környezeti jellemzők
Üzemi környezeti hőmérséklet: 0...50 °C (teljesítménycsökkentés nélkül), 50...65 °C (2% teljesítménycsökkentés °C-onként)
Megengedett környezeti hőmérséklet az eszköz körül: 105 °C teljesítményerősítő, 110 °C motor
Tárolási környezeti hőmérséklet: -25...70 °C
Működési tengerszint feletti magasság: <= 1000 m teljesítménycsökkentés nélkül
Relatív páratartalom: 15...85% kondenzáció nélkül
Rezgésállóság: 20 m/s² (f= 10...500 Hz) 10 ciklus az IEC 60068-2-6 szerint
Ütésállóság: 150 m/s² 1000 ütés az IEC 60068-2-29 szerint
IP védettségi fokozat: IP41 tengelyátvezetés: az IEC 60034-5 szerint, IP54 teljes kivéve tengelyátvezetés: az IEC 60034-5 szerint
