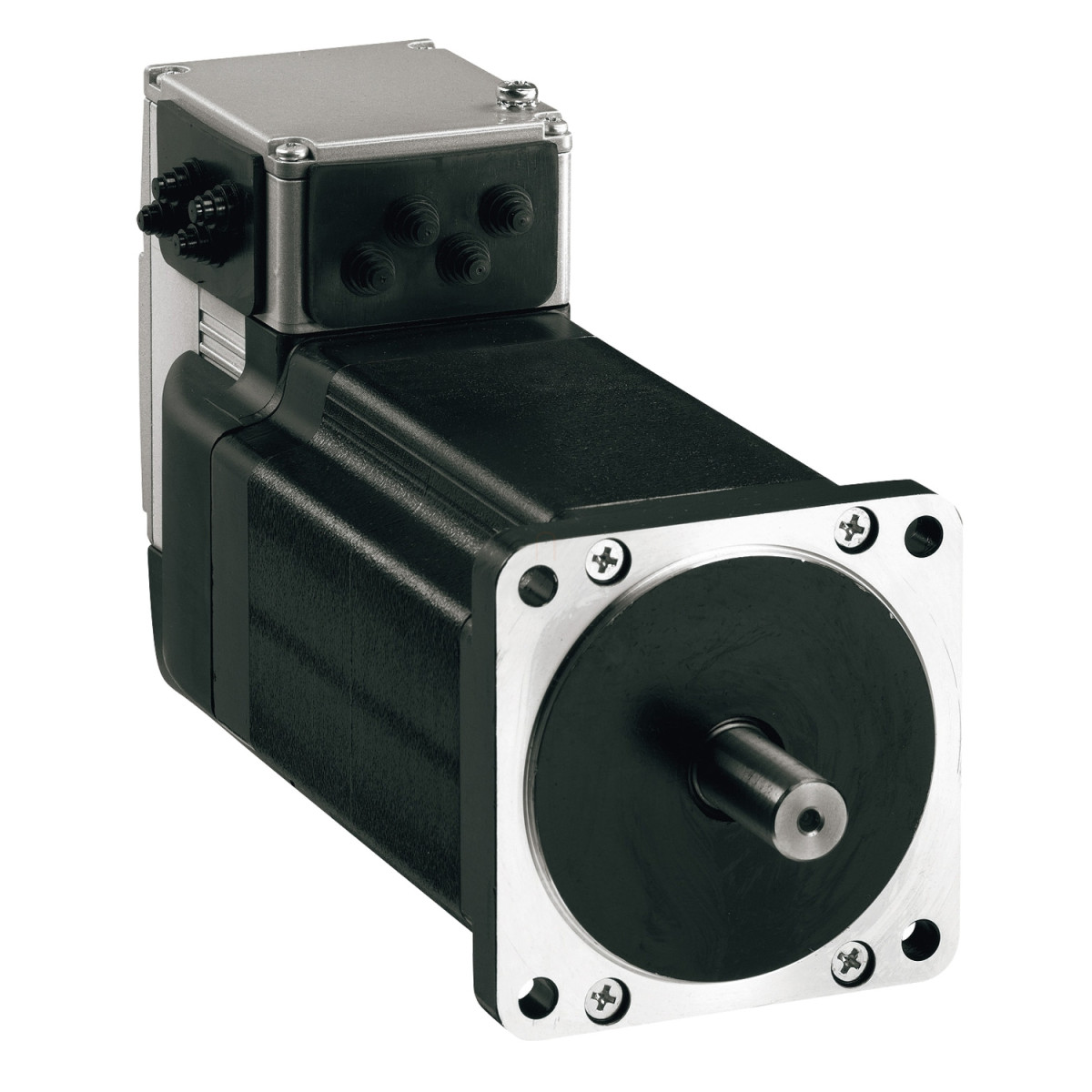

Schneider Electric Lexium ILS - ILS1F851PB1A0 -integrált hajtásos léptetőmotor, 3f léptetőmotorral, 57 mm, CANopen DS301, 24…36 V műszaki adatok
Fő jellemzők
Termékcsalád: Lexium integrált hajtás
Terméktípus: Mozgás integrált hajtás
Eszköz rövid neve: ILS
Motortípus: 3-fázisú léptetőmotor
Motorpólusok száma: 6
Hálózati fázisok száma: Egyfázisú
Névleges tápfeszültség: 36 V, 24 V
Hálózat típusa: DC
Kommunikációs interfész: CANopen DS301, integrált
Hossz: 140,6 mm
Tekercstípus: Közepes forgási sebesség és közepes nyomaték
Elektromos csatlakozás: Nyomtatott áramköri csatlakozó
Tartófék: Nélkül
Hajtómű típusa: Nélkül
Névleges sebesség: 200 rpm 24 V-nál, 400 rpm 36 V-nál
Névleges nyomaték: 2 Nm
Tartónyomaték: 2 Nm
Kiegészítő jellemzők
Átviteli sebesség: 50, 100, 125, 250, 500, 800 és 1000 kbaud
Rögzítési felület: 85 mm-es karima
Motorkarima mérete: 85 mm
Motorstackok száma: 1
Központosító gallér átmérője: 60 mm
Központosító gallér mélysége: 2 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 6,5 mm
Rögzítő furatok körkörös átmérője: 99 mm
Visszacsatolás típusa: Indeximpulzus
Tengely vég: Menetvágás nélküli
Második tengely: Második tengely vég nélkül
Tengely átmérője: 12 mm
Tengely hossza: 30 mm
Tápfeszültség határok: 18...40 V
Áramfelvétel: maximum 5000 mA
Kapcsolódó biztosíték névleges értéke: 10 A
Bemenet/kimenet típusa: 4 jel (mindegyik használható bemenetként vagy kimenetként)
Garantált feszültségállapot 0: -3...4,5 V
Garantált feszültségállapot 1: 15...30 V
Diszkrét bemeneti áram: 10 mA 24 V-nál STO_A biztonsági bemenetnél, 3 mA 24 V-nál STO_B biztonsági bemenetnél, 2 mA 24 V-nál 24 V jelinterfészhez
Diszkrét kimeneti feszültség: 23...25 V
Maximális kapcsolási áram: 100 mA kimenetenként, 200 mA összesen
Védelmi típusok: Biztonságos nyomatéklekapcsolás, Kimeneti feszültség rövidzárlata, Kimeneti feszültség túlterhelése
Csúcs rögzítőnyomaték: 2 Nm
Folyamatos rögzítőnyomaték: 2 Nm
Sebesség-visszacsatolás felbontása: 20000 pont/fordulat
Pontossági hiba: +/- 6 ívperc
Rotor tehetetlenségi nyomatéka: 1,1 kg.cm²
Maximális mechanikai sebesség: 2000 rpm
Maximális radiális erő Fr: 100 N
Maximális axiális erő Fa: 170 N (húzóerő), 30 N (nyomóerő)
Élettartam órában: 20000 h csapágy
Jelölés: CE
Hűtés típusa: Természetes konvekció
Nettó tömeg: 2,6 kg
Környezeti jellemzők
Szabványok: EN 61800-3:2001, második környezet, IEC 50178, IEC 61800-3, EN 61800-3 : 2001-02, IEC 60072-1, IEC 50347, IEC 61800-3, Ed 2
Terméktanúsítványok: UL, TÜV, cUL
Működési környezeti hőmérséklet: 50...65 °C (2 % teljesítménycsökkentéssel °C-onként), 0...50 °C (teljesítménycsökkentés nélkül)
Megengedett környezeti hőmérséklet az eszköz körül: 105 °C teljesítményerősítő, 110 °C motor
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemi magasság: <= 1000 m teljesítménycsökkentés nélkül
Relatív páratartalom: 15...85 % lecsapódás nélkül
Rezgésállóság: 20 m/s² (f= 10...500 Hz) 10 ciklus IEC 60068-2-6 szerint
Ütésállóság: 150 m/s² 1000 ütés IEC 60068-2-29 szerint
IP védettségi fokozat: IP41 tengelyperselynél: IEC 60034-5 szerint, IP54 teljes, kivéve tengelyperselynél: IEC 60034-5 szerint
