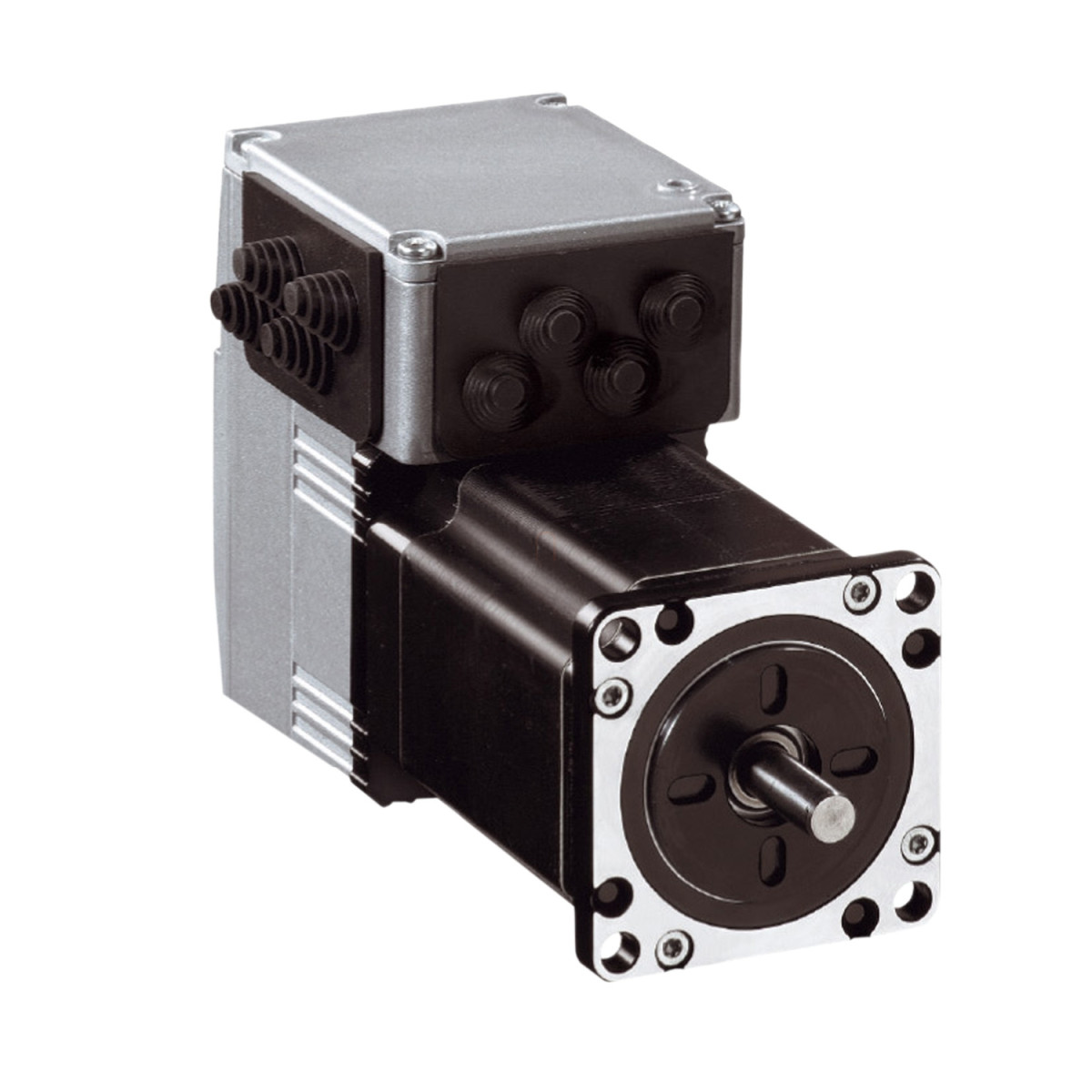

A Schneider Electric Lexium ILS1F571PB1A0 integrált hajtásos léptetőmotor egy kompakt, nagy teljesítményű mozgásvezérlő rendszer, amely egyesíti a léptetőmotort és a hozzá tartozó hajtásvezérlést. Ez a termék ideális választás olyan alkalmazásokhoz, ahol korlátozott tér áll rendelkezésre, de pontos pozicionálásra van szükség. Az ILS1F571PB1A0 típusú integrált hajtás 24-36V egyenfeszültséggel működik, és CANopen DS301 kommunikációs interfésszel rendelkezik, amely kiváló hálózati kompatibilitást biztosít ipari környezetben.
A 3-fázisú léptetőmotor 57 mm-es peremméretet kínál, amely az iparban elterjedt NEMA 23-as méretnek felel meg. A motor 6 pólussal rendelkezik és közepes forgási sebességre, valamint közepes nyomatékra optimalizált tekercseléssel készült, amely egyensúlyt teremt a teljesítmény és a hatékonyság között. Nominális nyomatéka 0,45 Nm, tartónyomatéka pedig 0,51 Nm. A motor 36V tápfeszültség mellett 1000 fordulat/perc, míg 24V mellett 500 fordulat/perc nominális sebességet képes elérni. A maximális mechanikai fordulatszám 3000 fordulat/perc, amely rugalmasságot biztosít különböző alkalmazási területeken.
Az ILS1F571PB1A0 számos figyelemre méltó tulajdonsággal rendelkezik. A sebességvisszacsatolás felbontása 20000 pont/fordulat, amely rendkívül pontos pozicionálást tesz lehetővé. A ±6 ívperc pontosság kiemelkedő az ilyen típusú rendszerek között. A vezérlési lehetőségek között megtalálható 4 jel, amelyek mindegyike használható bemenetként vagy kimenetként, tovább növelve a rendszer rugalmasságát. A kommunikációs sebességek széles tartománya (50-től 1000 kbaud-ig) lehetővé teszi a különböző sebességigényű hálózatokba történő integrálást.
A mechanikai kialakítás tekintetében az ILS1F571PB1A0 101,9 mm teljes hosszúságú, 6,35 mm átmérőjű és 21 mm hosszúságú tengellyel rendelkezik. A peremrögzítéshez 4 darab 5,2 mm átmérőjű furatot használhatunk, amelyek egy 66,6 mm átmérőjű körön helyezkednek el. A központosító gallér átmérője 38,1 mm, mélysége 1,6 mm. Az eszköz IP54-es védettséggel rendelkezik (a tengelyátvezetés kivételével, amely IP41), így megfelelő védelmet nyújt por és fröccsenő víz ellen. Működési hőmérséklet-tartománya 0-50°C teljesítménycsökkenés nélkül, 50-65°C között pedig 2%/°C teljesítménycsökkenéssel. Magas, 20 m/s² rezgésállósággal és 150 m/s² ütésállósággal rendelkezik, ami robusztus ipari környezetben is megbízható működést biztosít.
Schneider Electric Lexium ILS - ILS1F571PB1A0 műszaki adatok
Fő jellemzők
Termékcsalád: Lexium integrált hajtás
Terméktípus: Mozgás integrált hajtás
Eszköz rövid neve: ILS
Motortípus: 3-fázisú léptetőmotor
Motor pólusok száma: 6
Hálózati fázisok száma: Egyfázisú
Névleges tápfeszültség: 36 V / 24 V
Hálózati típus: DC
Kommunikációs interfész: CANopen DS301, integrált
Hossz: 101,9 mm
Tekercselés típusa: Közepes forgási sebesség és közepes nyomaték
Elektromos csatlakozás: Nyomtatott áramköri csatlakozó
Tartófék: Nélküle
Hajtómű típusa: Nélküle
Teljesítmény adatok
Névleges fordulatszám: 1000 rpm 36 V-nál / 500 rpm 24 V-nál
Névleges nyomaték: 0,45 Nm
Tartónyomaték: 0,51 Nm
Csúcs állónyomaték: 0,45 Nm
Folyamatos állónyomaték: 0,45 Nm
Maximális mechanikai fordulatszám: 3000 rpm
Kiegészítő információk
Átviteli sebesség: 50, 100, 125, 250, 500, 800 és 1000 kbaud
Rögzítés módja: Perem
Motor peremmérete: 57 mm
Motor kötegek száma: 1
Központosító gallér átmérője: 38,1 mm
Központosító gallér mélysége: 1,6 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 5,2 mm
Rögzítőfuratok körének átmérője: 66,6 mm
Visszacsatolás típusa: Indeximpulzus
Tengely vége: Menet nélküli
Második tengely: Második tengely vég nélkül
Tengelyátmérő: 6,35 mm
Tengely hossza: 21 mm
Elektromos adatok
Tápfeszültség határértékek: 18...40 V
Áramfelvétel: Maximum 3500 mA
Kapcsolódó biztosíték értéke: 10 A
Bemenet/kimenet típusa: 4 jel (mindegyik használható bemenetként vagy kimenetként)
0 feszültségszint garantálva: -3...4,5 V
1 feszültségszint garantálva: 15...30 V
Diszkrét bemeneti áram: 10 mA 24 V-nál on/STO_A biztonsági bemenet esetén / 3 mA 24 V-nál on/STO_B biztonsági bemenet esetén / 2 mA 24 V-nál 24 V-os jelinterfészhez
Diszkrét kimeneti feszültség: 23...25 V
Maximális kapcsolási áram: 100 mA kimeneteként / 200 mA összesen
Védelmi típusok: Kimeneti feszültség rövidzárlata / Biztonságos nyomaték kikapcsolása / Kimeneti feszültség túlterhelése
Speciális jellemzők
Sebesség-visszacsatolás felbontása: 20000 pont/fordulat
Pontossági hiba: +/- 6 ívperc
Rotor tehetetlenségi nyomatéka: 0,1 kg.cm²
Maximális radiális erő Fr: 24 N
Maximális axiális erő Fa: 100 N (húzóerő) / 8,4 N (nyomóerő)
Élettartam órákban: 20000 h csapágy
Jelölés: CE
Hűtés típusa: Természetes légáramlás
Nettó súly: 1,3 kg
Környezeti feltételek
Szabványok: IEC 61800-3, Ed 2 / IEC 50347 / IEC 61800-3 / IEC 60072-1 / EN 61800-3:2001, második környezet / EN 61800-3 : 2001-02 / IEC 50178
Terméktanúsítványok: UL / TÜV / cUL
Üzemi környezeti hőmérséklet: 50...65 °C (2%-os teljesítménycsökkentéssel °C-onként) / 0...50 °C (csökkentés nélkül)
Megengedett környezeti hőmérséklet az eszköz körül: 105 °C teljesítményerősítő / 110 °C motor
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemi magasság: <= 1000 m teljesítménycsökkentés nélkül
Relatív páratartalom: 15...85 % kondenzáció nélkül
Rezgésállóság: 20 m/s² (f= 10...500 Hz) 10 ciklus az IEC 60068-2-6 szerint
Ütésállóság: 150 m/s² 1000 ütés az IEC 60068-2-29 szerint
IP védettségi fokozat: IP41 tengelycsapágy: az IEC 60034-5 szerint / IP54 teljes, kivéve tengelycsapágy: az IEC 60034-5 szerint
