A Schneider Electric GBK0600660E adaptációs készlete egy speciálisan tervezett mechanikai interfész, amely lehetővé teszi a Lexium ILE szervomotor és hajtómű pontos és biztonságos összekapcsolását. Ez a precíziós illesztőkészlet a GBK termékcsalád része, és kifejezetten a 60 mm külső átmérőjű hajtóművekhez lett kialakítva.

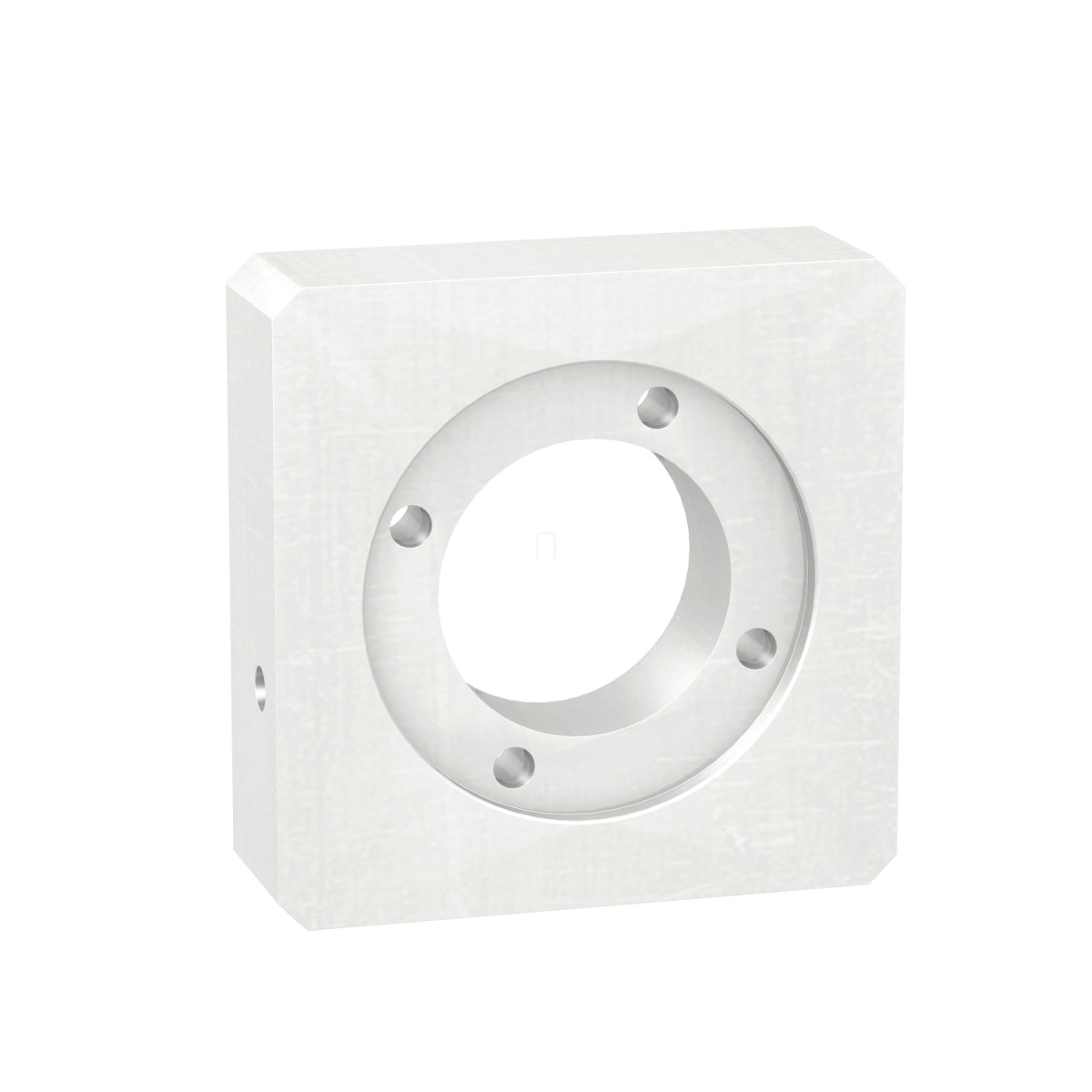

A készlet három fő komponenst tartalmaz: egy adapter lemezt, egy tengelyvég adaptert, valamint a rögzítéshez szükséges csavarokat és csapszegeket. A tengelyvég adapter különösen hasznos olyan esetekben, amikor a motor tengelyének átmérője kisebb, mint a hajtómű bemeneti csatlakozójának átmérője. Az adapter külső átmérője 14 mm, belső átmérője 8 mm, hossza pedig 20 mm, így tökéletes átmenetet biztosít a különböző méretű alkatrészek között. A teljes szerelvény hossza mindössze 19,1 mm, ami kompakt beépítést tesz lehetővé még korlátozott helyű alkalmazásokban is.
A GBK0600660E adapterkészlet kompatibilis a 66 mm-es motorperemmel rendelkező szervomotorokkal, és különböző motorhosszúságokkal használható (1, 2 vagy 3 motor stack). A rögzítést szolgáló adapter lemez 60 mm-es átmérővel és M4-es csavarfuratokkal rendelkezik, amelyek 73,5 mm-es körön helyezkednek el. A készlet rendkívül könnyű, mindössze 0,2 kg tömegű, ami nem növeli jelentősen a teljes szerelvény súlyát.
A GBK0600660E adaptációs készlet ideális választás ipari automatizálási rendszerekhez, robotikához, csomagológépekhez és minden olyan alkalmazáshoz, ahol precíziós motor-hajtómű kapcsolat szükséges. Professzionális szerelést igényel, és a Schneider Electric részletes méretrajzokat biztosít a dokumentációban a megfelelő összeszerelés érdekében. A készlet teljesen PVC-mentes kivitelben készül, ami előnyös a környezettudatos felhasználók számára.
Schneider Electric Lexium ILA, ILE, ILS - GBK0600660E -hajtóműillesztő készlet műszaki adatok
Általános adatok
Termékcsalád: Lexium ILE
Termék típusa: Adaptációs készlet
Rövid terméknév: GBK
Tartozék kategória: Adaptációs tartozék
Termék kompatibilitás: ILE
Tartozék rendeltetése: Motor és hajtómű összeszereléséhez
Készlet tartalma
Adapter lemez
Tengelyvég adapter
Csavarok és csapszegek a rögzítéshez
Műszaki paraméterek
Hajtómű külső átmérő: 60 mm
Motor perem mérete: 66 mm
Motor stack szám: 1, 2, 3
Hossz: 19,1 mm
Nettó súly: 0,2 kg
Méretek
Adapter méretek (mm):
a = 19,1 mm
c = 60 mm
Ø6 = M4
Ø7 = 73,5 mm
Ø8 = 14 x 8 x 20 mm (külső átmérő x belső átmérő x hossz)
Adapter méretek (hüvelyk):
a = 0,75 hüvelyk
c = 2,36 hüvelyk
Ø6 = M4
Ø7 = 2,89 hüvelyk
Ø8 = 0,55 x 0,31 x 0,79 hüvelyk (külső átmérő x belső átmérő x hossz)
