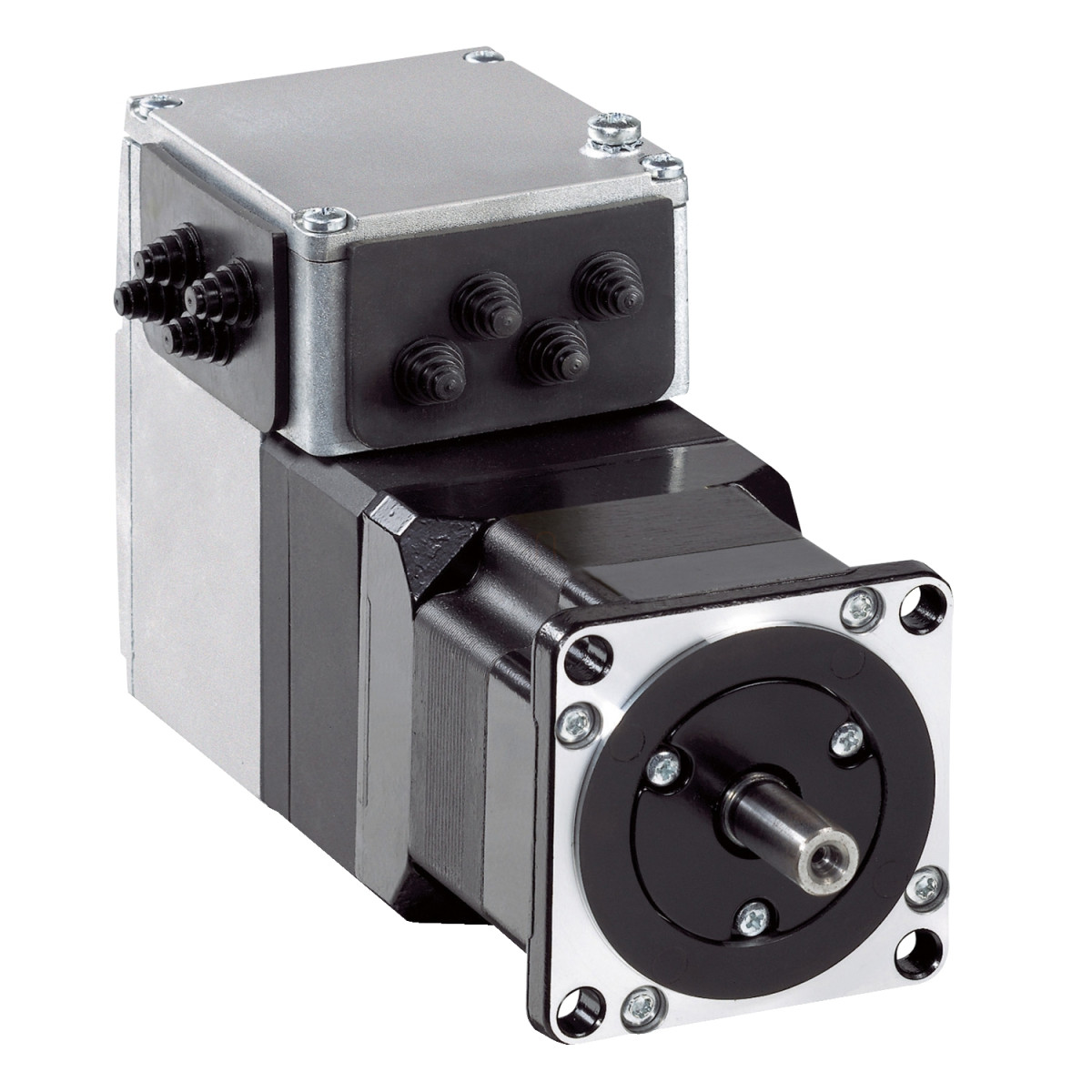

A Schneider Electric Lexium ILA2T571PC1F0 integrált hajtásos szervomotor egy kiváló minőségű, kompakt megoldás, amely egyesíti a szervo meghajtót és az AC szinkron szervomotort egyetlen egységben. Ez a 24-48 V-os tartományban működő eszköz ipari felhasználásra készült, és Modbus TCP kommunikációs interfésszel rendelkezik, ami rugalmas integrálhatóságot biztosít modern ipari környezetekben és automatizált rendszerekben.
A termék 57 mm-es motor peremmérettel rendelkezik, ami ideálissá teszi olyan alkalmazásokhoz, ahol a helytakarékosság fontos szempont. A 6 pólusú AC szinkron szervomotor közepes forgási sebességre és közepes nyomatékra optimalizált tekercseléssel rendelkezik, ami sokoldalú felhasználhatóságot biztosít különböző ipari alkalmazásokban. A 24 V-on 3200 rpm, illetve 48 V-on elérhető 5100 rpm névleges fordulatszám lehetővé teszi a pontos sebességszabályozást, miközben a 0,44 Nm névleges nyomaték és 0,62 Nm csúcs állónyomaték megfelelő erőt biztosít a legtöbb precíziós mozgatási feladathoz. A beépített tartófék 1,2 Nm tartónyomatékot kínál, ami biztonságos pozíciótartást tesz lehetővé álló helyzetben.
A Lexium ILA2T571PC1F0 kiemelkedő pontosságot biztosít a 16384 pontos/fordulat felbontású sebességvisszacsatolásnak és a mindössze ±0,05° pontossági hibának köszönhetően. A 10/100 Mbites átviteli sebesség és az RS485 Modbus TCP (9,6, 19,2 és 38,4 kbaud) üzembe helyezési interfész gyors kommunikációt tesz lehetővé. A 4 jel bemenet/kimenet, amelyek mindegyike konfigurálható bemenetként vagy kimenetként, rugalmas vezérlési lehetőségeket kínál. A 24 V-os diszkrét bemenet (10 mA biztonsági bemenethez, 2 mA jelinterfészhez) és 23-25 V-os diszkrét kimeneti feszültség (100 mA kimeneteként, 200 mA összesen) számos integrációs lehetőséget biztosít.
A termék robusztus kialakítású, IP41 védettséggel a tengelyperselynél és IP54 védettséggel a tengelypersely kivételével az egész készüléken, ami megbízható működést biztosít akár poros, nedves környezetekben is. Működési hőmérséklet-tartománya 0-40 °C teljesítménycsökkentés nélkül, illetve 40-55 °C 2%-os teljesítménycsökkentéssel fokonként, ami lehetővé teszi a használatát változatos környezeti feltételek mellett. Az eszköz 20 m/s² rezgésállósággal és 150 m/s² ütésállósággal rendelkezik, ami tovább növeli a megbízhatóságát nehéz ipari körülmények között is.
A Schneider Electric Lexium ILA2T571PC1F0 szervomotor 9 mm-es tengelyátmérővel és 20 mm-es tengelyhosszal rendelkezik, szerelési támogatása perem típusú. A motorperem mérete 57 mm, a központosító gallér átmérője 50 mm, mélysége 1,6 mm. A szerelési furatok átmérője 5,2 mm, a furatok körének átmérője 66,6 mm, ami szabványos rögzítést tesz lehetővé. A természetes konvekciós hűtés egyszerűsíti a telepítést, mivel nincs szükség kiegészítő hűtőrendszerre. Az eszköz megfelel számos nemzetközi szabványnak, többek között az EN 61800-3, IEC 50347, IEC 61800-3, IEC 60072-1, IEC 50178 előírásainak, és rendelkezik TÜV, cUL és UL tanúsítványokkal.
Schneider Electric Lexium ILA - ILA2T571PC1F0 -integrált hajtásos szervomotor, aszinkron motorral, 57 mm, Modbus TCP, 24…48 V műszaki adatok
Főbb jellemzők
Termékcsalád: Lexium integrált hajtás
Termék vagy komponens típusa: Mozgás integrált hajtás
Eszköz rövid neve: ILA
Motor típusa: AC szinkronos szervomotor
Motor pólusok száma: 6
Hálózati fázisok száma: Egyfázisú
Névleges tápfeszültség: 24 V / 48 V
Hálózat típusa: DC
Kommunikációs interfész: Modbus TCP, integrált
Hossz: 190,8 mm
Tekercselés típusa: Közepes forgási sebesség és közepes nyomaték
Elektromos csatlakozás: Ipari csatlakozó
Tartófék: Van
Fogaskerékház típusa: Nélkül
Névleges sebesség: 3200 rpm 24 V esetén / 5100 rpm 48 V esetén
Névleges nyomaték: 0,44 N.m
Tartó nyomaték: 1,2 N.m tartófék
Kiegészítő információk
Átviteli sebesség: 10, 100 Mbit/s
Szerelési támogatás: Perem
Motor perem mérete: 57 mm
Motor alkatrészek száma: 1
Központosító gallér átmérője: 50 mm
Központosító gallér mélysége: 1,6 mm
Szerelési furatok száma: 4
Szerelési furatok átmérője: 5,2 mm
Szerelési furatok körének átmérője: 66,6 mm
Visszacsatolás típusa: Egyfordulatos enkóder
Tengely vége: Menetvágás nélküli
Második tengely: Második tengely vég nélkül
Tengely átmérője: 9 mm
Tengely hossza: 20 mm
Tápfeszültség határértékek: 18…55,2 V
Áramfelvétel: 5000 mA maximum folyamatos / 7000 mA csúcs
Kapcsolódó biztosíték besorolás: 16 A
Üzembe helyezési interfész: RS485 Modbus TCP (9,6, 19,2 és 38,4 kbaud)
Bemenet/kimenet típusa: 4 jel (mindegyik használható bemenetként vagy kimenetként)
Feszültségállapot 0 garantált: -3...4,5 V
Feszültségállapot 1 garantált: 15...30 V
Diszkrét bemenet áram: 10 mA 24 V-nál biztonsági bemenethez / 2 mA 24 V-nál 24 V-os jelinterfészhez
Diszkrét kimeneti feszültség: 23...25 V
Maximális kapcsolási áram: 100 mA kimeneteként / 200 mA összesen
Védelem típusa: A kimeneti feszültség rövidzárlata / A kimeneti feszültség túlterhelése / Biztonságos nyomatékkikapcsolás
Csúcs állónyomaték: 0,62 N.m
Folyamatos állónyomaték: 0,44 N.m
Sebesség-visszacsatolás felbontása: 16384 pont/fordulat
Pontossági hiba: +/- 0,05 °
Rotor tehetetlensége: 0,165 kg.cm²
Maximális sugárirányú erő Fr: 89 N
Maximális axiális erő Fa: 104 N (nyomóerő) / 104 N (húzóerő)
Élettartam órában: 20000 óra csapágy
Fék behúzási teljesítmény: 10 W
Fék kioldási idő: 14 ms
Fék alkalmazási idő: 13 ms
Jelölés: CE
Hűtés típusa: Természetes konvekció
Nettó súly: 1,4 kg
Környezeti jellemzők
Szabványok: EN 61800-3 : 2001-02, IEC 50347, IEC 61800-3, EN 61800-3:2001 második környezet, IEC 61800-3, Ed 2, IEC 60072-1, IEC 50178
Terméktanúsítványok: TÜV, cUL, UL
Üzemi környezeti hőmérséklet: 40…55 °C (2 % teljesítménycsökkentés fokonként) / 0…40 °C (csökkentés nélkül)
Megengedett környezeti hőmérséklet az eszköz körül: 105 °C teljesítményerősítő / 110 °C motor
Környezeti hőmérséklet tároláskor: -25…70 °C
Üzemi magasság: <= 1000 m csökkentés nélkül
Relatív páratartalom: 15…85 % kondenzáció nélkül
Rezgésállóság: 20 m/s² (f= 10...500 Hz) 10 ciklus az IEC 60068-2-6 szerint
Ütésállóság: 150 m/s² 1000 ütés az IEC 60068-2-29 szerint
IP védettségi fokozat: IP41 tengelypersely: az IEC 60034-5 szerint / IP54 teljes kivéve tengelypersely: az IEC 60034-5 szerint
