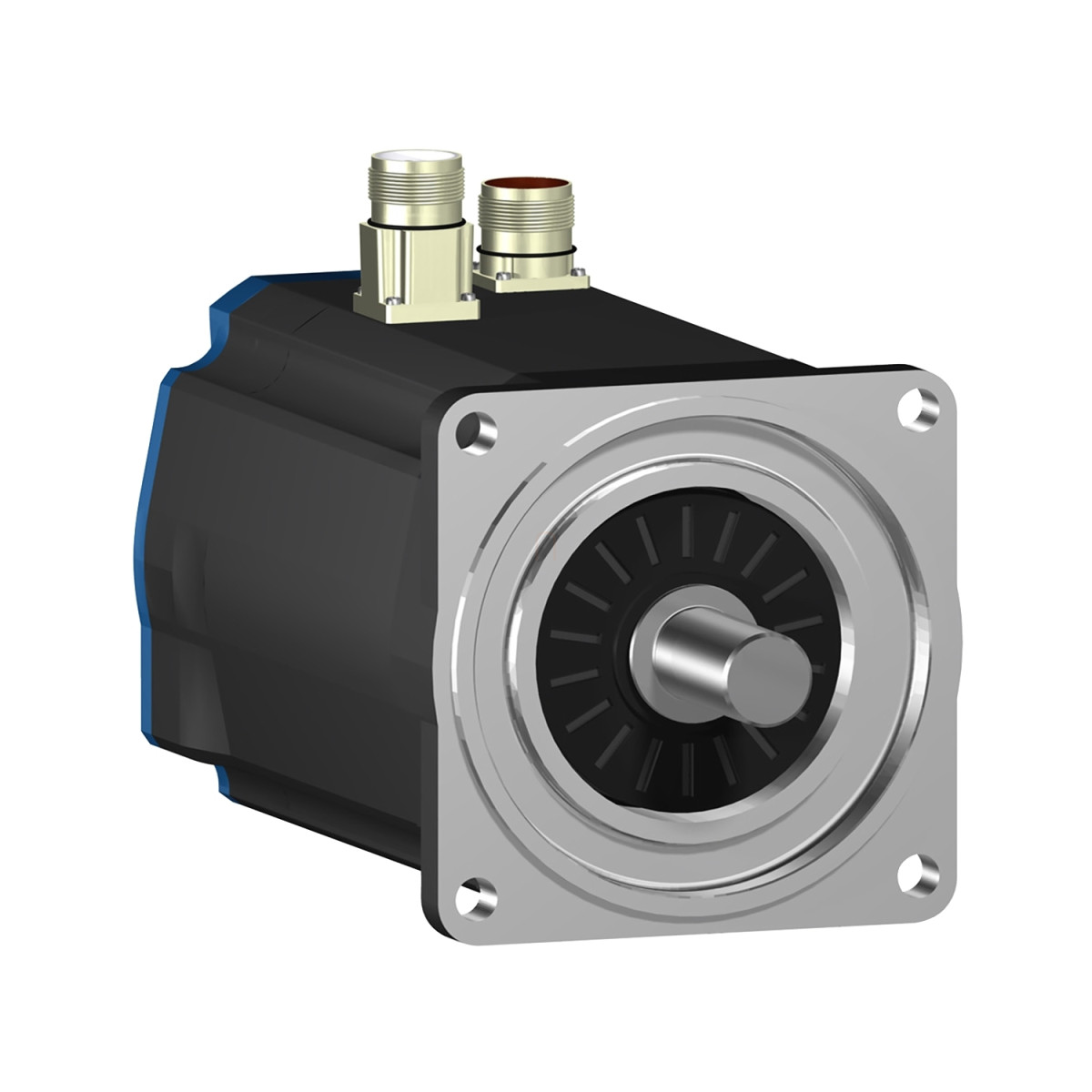

A Schneider Electric BSH1404P31F1P szervomotor a Lexium 32 termékcsalád kiemelkedő teljesítményű tagja, amely precíz pozicionálási és mozgatási feladatok megoldására lett kifejlesztve ipari környezetben. Ez a 140 mm-es méretű motor kiváló választás olyan alkalmazásokhoz, ahol nagy nyomaték, pontos fordulatszám-szabályozás és megbízható működés szükséges.
A BSH1404P31F1P modell lenyűgöző műszaki paraméterekkel rendelkezik: maximum 32,1 Nm folyamatos állónyomatékot biztosít (LXM05 szériás hajtásokkal), míg a csúcs állónyomaték akár 63,09 Nm-ig is terjedhet. A motor névleges fordulatszáma 3000 rpm, de akár 4000 rpm maximális mechanikai fordulatszámra is képes. A reteszelt tengely kialakítás megbízható erőátvitelt tesz lehetővé, míg a beépített fék garantálja a biztonságos leállást és pozíciótartást. A motor IP65-ös védettséggel rendelkezik alapkivitelben, ami kiváló por- és nedvességállóságot biztosít, de opcionálisan IP67-es kivitelben is elérhető a speciális IP67 kit alkalmazásával.
A BSH1404P31F1P szervomotor különböző Lexium hajtásokkal kompatibilis: LXM05AD57N4, LXM05BD57N4, LXM05CD57N4 380...480 V háromfázisú táplálással, valamint LXM32.D72N4 400 V vagy 480 V háromfázisú táplálással. A motor különleges tulajdonsága a Sincos Hiperface egyfordulatos pozíció-visszacsatolás, amely 131072 pont/fordulat felbontást kínál, így rendkívül precíz pozicionálást tesz lehetővé. A motor csatlakoztatása egyenes csatlakozókkal történik, de opcionálisan elforgatható szögcsatlakozók is használhatók. A motor nemzetközi szabványú peremmel rendelkezik a könnyed telepítés érdekében.
A műszaki paramétereket tekintve a motor 21,3 A folyamatos állóáramot igényel, a maximális áram 95,6 A lehet, 8 kHz-es kapcsolási frekvencia mellett. A 24 mm átmérőjű, 50 mm hosszú tengellyel és 40 mm-es reteszeléssel rendelkezik. A motor magas, 36 Nm fékező nyomatékot biztosít, ami kiváló biztonságot nyújt különféle alkalmazásokban. Természetes légáramú hűtéssel működik, ami egyszerűsíti a rendszer kialakítását. A motor méretei: 420,5 mm hosszú, 130 mm-es központosító gallérral, amelynek mélysége 3,5 mm. A rögzítéshez 4 db 11 mm átmérőjű furaton keresztül lehet a motort felszerelni, amelyek 165 mm átmérőjű körön helyezkednek el. A BSH1404P31F1P szervomotor ideális választás automatizálási rendszerekhez, szerszámgépekhez, csomagolóberendezésekhez és minden olyan alkalmazáshoz, ahol a nagy teljesítmény és a precíz mozgásszabályozás kulcsfontosságú.
Schneider Electric Lexium 32 - BSH1404P31F1P -BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP65, retesszel, fékkel, 32 szervohajtáshoz műszaki adatok
Általános jellemzők
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervomotor
Termékkategória: Lexium 05 és Lexium 32 kompatibilitás
Kiviteli jellemzők: Reteszelt tengely, Sincos egyfordulatos, fékkel, IP65, egyenes csatlakozókkal
Mechanikai jellemzők
Maximális mechanikai fordulatszám: 4000 rpm
Névleges fordulatszám: 3000 rpm (LXM05AD57N4, LXM05BD57N4, LXM05CD57N4 esetén)
Folyamatos állónyomaték: 32,1 Nm (LXM05AD57N4, LXM05BD57N4, LXM05CD57N4, 380...480 V, háromfázisú)
Csúcs állónyomaték: 63,09 Nm (LXM05AD57N4, LXM05BD57N4, LXM05CD57N4, 380...480 V, háromfázisú)
Névleges nyomaték: 10,8 Nm (LXM05AD57N4, LXM05BD57N4, LXM05CD57N4, 380...480 V, háromfázisú)
Névleges kimenő teljesítmény: 3400 W (LXM05AD57N4, LXM05BD57N4, LXM05CD57N4, 380...480 V, háromfázisú)
Fékezőnyomaték: 36 Nm
Rotor tehetetlenségi nyomaték: 29,2 kg.cm²
Motorméret: 140 mm peremátmérő
Tengely kialakítás: Reteszelt
Tengely átmérő: 24 mm
Tengely hossz: 50 mm
Retesz szélessége: 40 mm
Elektromos jellemzők
Maximális tápfeszültség: 480 V
Hálózati fázisszám: 3 fázis
Folyamatos állóáram: 21,3 A
Maximális áram: 95,6 A
Kapcsolási frekvencia: 8 kHz
Nyomatékállandó: 1,57 N.m/A 120 °C-on
Feszültségállandó: 104 V/krpm 120 °C-on
Állórész ellenállás: 0,28 Ohm 20 °C-on
Állórész induktivitás: 2,035 mH 20 °C-on
Állórész villamos időállandó: 13,93 ms 20 °C-on
Pólusszám: 5.0
Fék behúzási teljesítmény: 26 W
Visszacsatolási és védelmi jellemzők
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Sebesség visszacsatolás felbontás: 131072 pont/fordulat
IP védettségi fokozat: IP65 szabványos (IP67 az IP67 kittel)
Szögpontossági hiba: 1,4°
Mechanikai erők és hűtési jellemzők
Maximális radiális erő Fr: 1840 N 3000 rpm-nél, 2110 N 2000 rpm-nél, 2660 N 1000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Fizikai jellemzők
Hosszúság: 420,5 mm
Központosító gallér átmérő: 130 mm
Központosító gallér mélység: 3,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 11 mm
Rögzítő furatok körátmérője: 165 mm
Rögzítés módja: Nemzetközi szabványú perem
Elektromos csatlakozás: Egyenes csatlakozók
