A Schneider Electric BSH1404P31A1P típusú szervomotor a Lexium 32 és Lexium 05 sorozatú szervohajtásokkal kompatibilis, kiemelkedő teljesítményt nyújtó elektromechanikus komponens. Ez a modern meghajtó ipari automatizálási feladatokra lett optimalizálva, ahol a pontos pozicionálás, megbízható működés és magas terhelhetőség alapvető követelmény. A szervomotor 140 mm-es motorperem mérettel rendelkezik, amit a nemzetközi szabványnak megfelelő karimával szereltek.
A BSH1404P31A1P szervomotor kimagasló teljesítményadatokkal büszkélkedhet. A különböző szervohajtásokkal való kompatibilitása széles alkalmazási területet biztosít. Lexium 32.D72N4 szervohajtással párosítva 400 V háromfázisú tápfeszültség mellett 33,4 Nm folyamatos nyomatékot és lenyűgöző 103,6 Nm csúcsnyomatékot képes leadni, miközben névleges teljesítménye 5000 W. A motor névleges fordulatszáma ebben a konfigurációban 2500 rpm. Lexium 05 sorozatú meghajtókkal (LXM05AD57N4, LXM05BD57N4, LXM05CD57N4) 380-480 V háromfázisú tápfeszültség mellett 32,1 Nm folyamatos nyomatékot, 63,09 Nm csúcsnyomatékot, 3400 W névleges teljesítményt és 3000 rpm névleges fordulatszámot biztosít.
A BSH1404P31A1P szervomotor különlegesen strapabíró kialakítással rendelkezik, amit az IP65 védettségi besorolás is igazol. Ez a fokozott védelem szilárd anyagok és víz behatolása ellen biztosít védelmet, így a motor mostoha körülmények között is megbízhatóan üzemel. A védettség tovább növelhető IP67-re a külön rendelhető IP67 készlettel. A motor reteszes tengelykialakítással rendelkezik, amelynek átmérője 24 mm, hossza 50 mm, a retesz szélessége pedig 40 mm. Az egyenes csatlakozókkal szerelt kivitel egyszerű beszerelést tesz lehetővé. A motorhoz nem tartozik tartófék, ami bizonyos alkalmazásoknál előnyt jelenthet a kisebb súly és egyszerűbb kialakítás miatt. A szervomotor természetes konvekciós hűtéssel rendelkezik, tehát nem igényel külön hűtőventilátort.
A BSH1404P31A1P szervomotor kiemelkedő pontosságot biztosít a 131072 pont/fordulat sebességvisszacsatolási felbontásnak köszönhetően, ami a Single turn SinCos Hiperface visszacsatoló egységgel valósul meg. Ez rendkívül finom pozicionálást tesz lehetővé, ami kritikus a precíziós mozgásvezérlési alkalmazásoknál. A szervomotor elektromos paraméterei is figyelemre méltóak: 1,57 N.m/A nyomatékállandó 120°C-on, 104 V/krpm ellenelektromótoros erő állandó 120°C-on, 0,28 Ohm állórész-ellenállás és 2,035 mH állórész-induktivitás 20°C-on. A motor 5 pólusú kialakítással rendelkezik, a rotor tehetetlenségi nyomatéka 23,7 kg.cm². A motor maximális mechanikai fordulatszáma 4000 rpm, ami széles fordulatszám-tartományt biztosít különböző alkalmazásokhoz. A kapcsolási frekvencia 8 kHz, ami korszerű, gyors vezérlést tesz lehetővé.

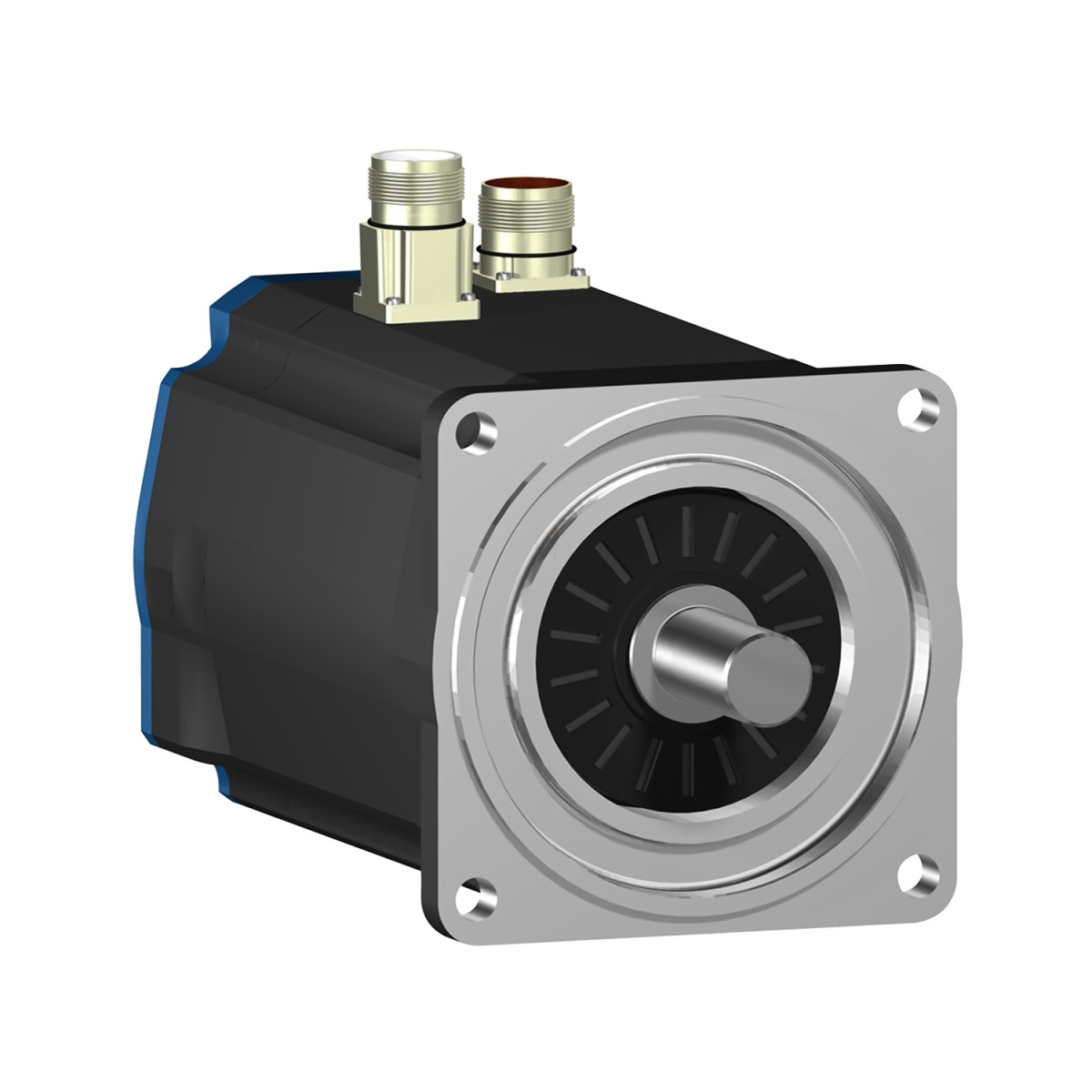

Schneider Electric Lexium 32 - BSH1404P31A1P -BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP65, retesszel, fék nélkül, 32 szervohajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai fordulatszám: 4000 rpm
Folyamatos nyugalmi nyomaték: 33.4 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú táplálással; 33.4 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú táplálással; 32.1 N.m LXM05AD57N4, 380...480 V, háromfázisú táplálással; 32.1 N.m LXM05BD57N4, 380...480 V, háromfázisú táplálással; 32.1 N.m LXM05CD57N4, 380...480 V, háromfázisú táplálással
Csúcs nyugalmi nyomaték: 103.6 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú táplálással; 103.6 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú táplálással; 63.09 N.m LXM05AD57N4, 380...480 V, háromfázisú táplálással; 63.09 N.m LXM05BD57N4, 380...480 V, háromfázisú táplálással; 63.09 N.m LXM05CD57N4, 380...480 V, háromfázisú táplálással
Névleges kimenő teljesítmény: 5000 W LXM32.D72N4 esetén 24 A, 400 V, háromfázisú táplálással; 5000 W LXM32.D72N4 esetén 24 A, 480 V, háromfázisú táplálással; 3400 W LXM05AD57N4, 380...480 V, háromfázisú táplálással; 3400 W LXM05BD57N4, 380...480 V, háromfázisú táplálással; 3400 W LXM05CD57N4, 380...480 V, háromfázisú táplálással
Névleges nyomaték: 19 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú táplálással; 19 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú táplálással; 10.8 N.m LXM05AD57N4, 380...480 V, háromfázisú táplálással; 10.8 N.m LXM05BD57N4, 380...480 V, háromfázisú táplálással; 10.8 N.m LXM05CD57N4, 380...480 V, háromfázisú táplálással
Névleges fordulatszám: 2500 rpm LXM32.D72N4 esetén 24 A, 400 V, háromfázisú táplálással; 2500 rpm LXM32.D72N4 esetén 24 A, 480 V, háromfázisú táplálással; 3000 rpm LXM05AD57N4, 380...480 V, háromfázisú táplálással; 3000 rpm LXM05BD57N4, 380...480 V, háromfázisú táplálással; 3000 rpm LXM05CD57N4, 380...480 V, háromfázisú táplálással
Kompatibilitás és csatlakozás
Termék kompatibilitás: LXM05AD57N4 380...480 V háromfázisú; LXM05BD57N4 380...480 V háromfázisú; LXM05CD57N4 380...480 V háromfázisú; LXM32.D72N4 400 V háromfázisú; LXM32.D72N4 480 V háromfázisú
Tengely vég: Reteszes
IP védettségi fokozat: IP65 standard, IP67 IP67 készlettel
Sebesség visszacsatolás felbontása: 131072 pont/fordulat
Tartófék: Nélkül
Rögzítési támogatás: Nemzetközi standard karima
Elektromos csatlakozás: Egyenes csatlakozók
Elektromos jellemzők
Max tápfeszültség: 480 V
Hálózat fázisszáma: Háromfázisú
Folyamatos nyugalmi áram: 21.3 A
Maximális folyamatos teljesítmény: 4.33 W
Maximális áram Irms: 72 A LXM32.D72N4 esetén; 95.6 A LXM05AD57N4 esetén; 95.6 A LXM05BD57N4 esetén; 95.6 A LXM05CD57N4 esetén
Maximális állandó áram: 95.6 A
Kapcsolási frekvencia: 8 kHz
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Nyomaték állandó: 1.57 N.m/A 120 °C-on
Ellenelektromótoros erő állandó: 104 V/krpm 120 °C-on
Motor pólusainak száma: 5.0
Rotor tehetetlenség: 23.7 kg.cm²
Állórész ellenállás: 0.28 Ohm 20 °C-on
Állórész induktivitás: 2.035 mH 20 °C-on
Állórész elektromos időállandó: 13.93 ms 20 °C-on
Mechanikai jellemzők
Maximális radiális erő Fr: 1840 N 3000 rpm-nél; 2110 N 2000 rpm-nél; 2660 N 1000 rpm-nél
Maximális axiális erő Fa: 0.2 x Fr
Hűtés típusa: Természetes konvekció
Hossz: 382.5 mm
Központosító gallér átmérő: 130 mm
Központosító gallér mélység: 3.5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 11 mm
Rögzítő furatok körátmérője: 165 mm
Másodlagos tengely: Második tengelyvég nélkül
Tengely átmérő: 24 mm
Tengely hossz: 50 mm
Retesz szélesség: 40 mm
Motor karima méret: 140 mm
Motor stackek száma: 4
Tehetetlenség: 0.0 kg.cm² fék esetén; 23.7 kg.cm² motor esetén
Szögpontossági hiba: 1.4 °
