Schneider Electric Lexium 32 - BSH1404P11F1P - BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesszel, fékkel, 32 szervohajtáshoz

Szélesség méret: 270 mm

Hosszúság méret: 606 mm

Magasság méret: 270 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium 32 - BSH1404P11F1P - BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesszel, fékkel, 32 szervohajtáshoz

Name: Schneider Electric Lexium 32 - BSH1404P11F1P - BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesszel, fékkel, 32 szervohajtáshoz
Brand: Schneider Electric
SKU: 3389118361492
Price: 1088309 HUF
Availability: InStock

1 088 309 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Elektromotor

Schneider Electric Lexium 32

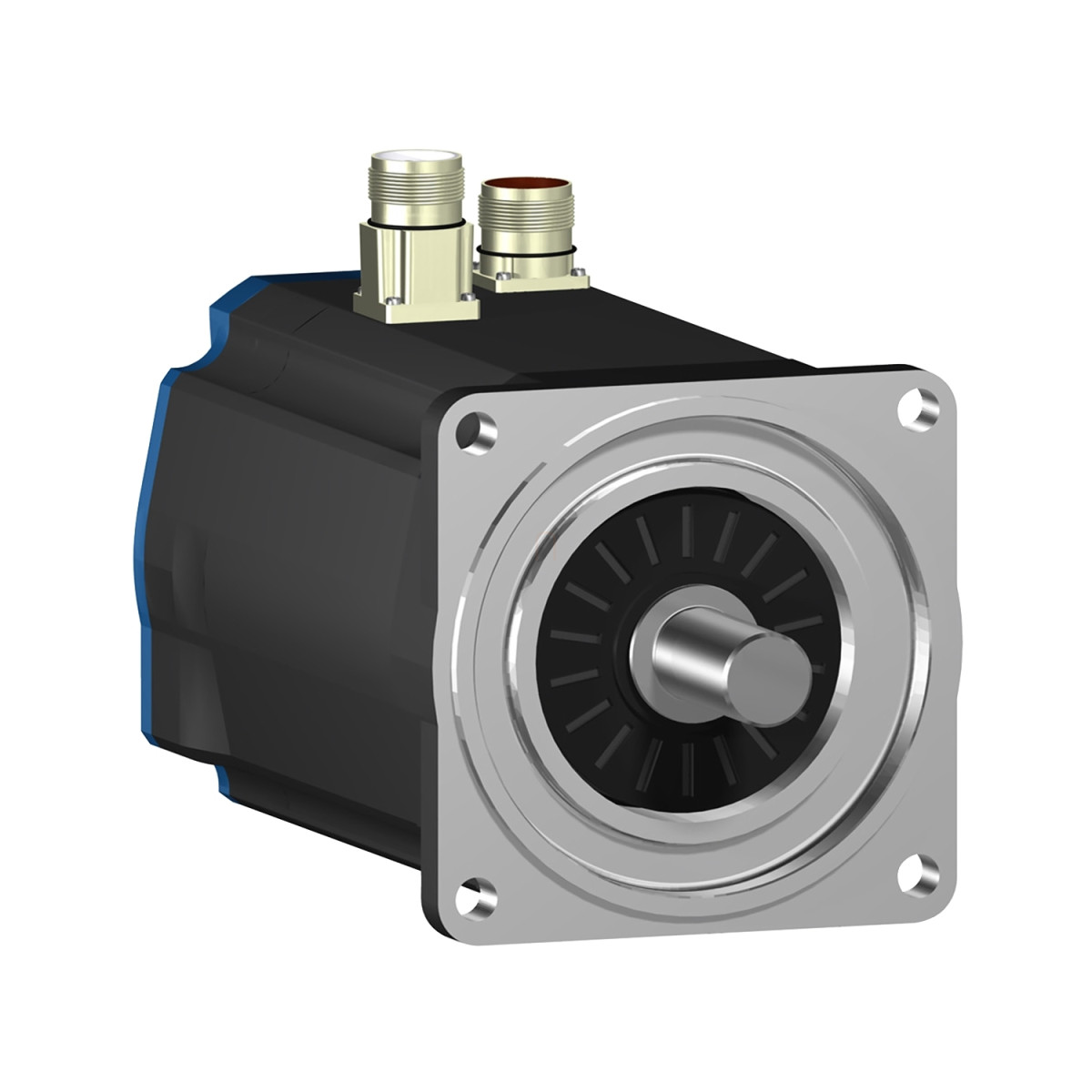

A Schneider Electric BSH1404P11F1P szervomotor a Lexium 32 termékcsalád kiemelkedő teljesítményű tagja, amely különösen összetett ipari automatizálási és precíziós pozicionálási feladatokhoz fejlesztettek. Ez a 140 mm-es kivitelű, egybeépített fékkel rendelkező motor 32,1-33,4 Nm folyamatos nyomatékot biztosít, ami akár 103,6 Nm csúcsnyomatékra is képes az alkalmazott hajtásrendszertől függően.

A BSH1404P11F1P szervomotor maximális mechanikai fordulatszáma 4000 rpm, míg névleges működési sebessége hajtástól függően 2500-3000 rpm között mozog. A motor névleges kimeneti teljesítménye elérheti az 5000 W-ot a LXM32.D72N4 szervovezérléssel párosítva, de a Lexium 05 sorozatú vezérlésekkel is kompatibilis, ahol 3400 W teljesítményt biztosít. A reteszelt tengely kialakítás (keyed shaft) további stabilitást nyújt a nagy nyomatékú alkalmazásokban, a 24 mm átmérőjű, 50 mm hosszúságú tengelyvégződés pedig robusztus kapcsolódási lehetőséget biztosít a hajtott berendezésekhez.

A motor szögelfordulását nagy pontosságú Sincos egykörös (single turn) Hiperface jeladó követi nyomon, amely 131072 pont/fordulat felbontást biztosít, így rendkívül finom pozicionálást tesz lehetővé. A 1,4° szögpontosságú rendszer ideális választás olyan alkalmazásokhoz, ahol a pozíciók precíz ismétlése kritikus követelmény. A beépített fék 36 Nm tartónyomatékot biztosít, ami terhelt állapotban is megbízható rögzítést garantál áramkimaradás esetén is. A motor IP50 védettségi fokozatú, ami megfelelő védelmet nyújt a por behatolása ellen normál üzemi körülmények között.

Technikai adatait tekintve a BSH1404P11F1P szervomotor folyamatos állóhelyzeti árama 21,3 A, nyomatékállandója 1,57 Nm/A (120 °C-on mérve), visszaindukált feszültségállandója 104 V/krpm (120 °C-on). A motor rotorja 29,2 kg·cm² tehetetlenségi nyomatékkal rendelkezik, állórészellenállása 0,28 Ohm, induktivitása 2,035 mH (20 °C-on mérve). A motor természetes konvekciós hűtésű, és a nemzetközi szabvány szerinti illesztőperemmel rendelkezik a könnyű beépíthetőség érdekében. Teljes hossza 420,5 mm, nettó tömege 27,8 kg. A motor egyenes csatlakozókkal van szerelve, de kompatibilis elforgatható szögcsatlakozókkal is. A motorhoz 8 kHz kapcsolási frekvenciájú vezérlés ajánlott, maximális radiális erőterhelése pedig fordulatszámtól függően 1840-2660 N között változik. A BSH1404P11F1P a három fázisú, 400 V vagy 480 V hálózati feszültségű rendszerekben használható optimálisan a Lexium 05 és Lexium 32 szervovezérlésekkel kombinálva.

Schneider Electric Lexium 32 - BSH1404P11F1P -BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesszel, fékkel, 32 szervohajtáshoz műszaki adatok

Fő jellemzők

Eszköz rövid neve: BSH

Termék vagy komponens típus: Szervomotor

Maximális mechanikai sebesség: 4000 rpm

Folyamatos állóhelyzeti nyomaték: 33,4 Nm (LXM32.D72N4 esetén 24 A, 400 V, három fázis)

Folyamatos állóhelyzeti nyomaték: 33,4 Nm (LXM32.D72N4 esetén 24 A, 480 V, három fázis)

Folyamatos állóhelyzeti nyomaték: 32,1 Nm (LXM05AD57N4, 380...480 V, három fázis)

Folyamatos állóhelyzeti nyomaték: 32,1 Nm (LXM05BD57N4, 380...480 V, három fázis)

Folyamatos állóhelyzeti nyomaték: 32,1 Nm (LXM05CD57N4, 380...480 V, három fázis)

Csúcs állóhelyzeti nyomaték: 103,6 Nm (LXM32.D72N4 esetén 24 A, 400 V, három fázis)

Csúcs állóhelyzeti nyomaték: 103,6 Nm (LXM32.D72N4 esetén 24 A, 480 V, három fázis)

Csúcs állóhelyzeti nyomaték: 63,09 Nm (LXM05AD57N4, 380...480 V, három fázis)

Csúcs állóhelyzeti nyomaték: 63,09 Nm (LXM05BD57N4, 380...480 V, három fázis)

Csúcs állóhelyzeti nyomaték: 63,09 Nm (LXM05CD57N4, 380...480 V, három fázis)

Teljesítményi jellemzők

Névleges kimeneti teljesítmény: 5000 W (LXM32.D72N4 esetén 24 A, 400 V, három fázis)

Névleges kimeneti teljesítmény: 5000 W (LXM32.D72N4 esetén 24 A, 480 V, három fázis)

Névleges kimeneti teljesítmény: 3400 W (LXM05AD57N4, 380...480 V, három fázis)

Névleges kimeneti teljesítmény: 3400 W (LXM05BD57N4, 380...480 V, három fázis)

Névleges kimeneti teljesítmény: 3400 W (LXM05CD57N4, 380...480 V, három fázis)

Névleges nyomaték: 19 Nm (LXM32.D72N4 esetén 24 A, 400 V, három fázis)

Névleges nyomaték: 19 Nm (LXM32.D72N4 esetén 24 A, 480 V, három fázis)

Névleges nyomaték: 10,8 Nm (LXM05AD57N4, 380...480 V, három fázis)

Névleges nyomaték: 10,8 Nm (LXM05BD57N4, 380...480 V, három fázis)

Névleges nyomaték: 10,8 Nm (LXM05CD57N4, 380...480 V, három fázis)

Névleges sebesség: 2500 rpm (LXM32.D72N4 esetén 24 A, 400 V, három fázis)

Névleges sebesség: 2500 rpm (LXM32.D72N4 esetén 24 A, 480 V, három fázis)

Névleges sebesség: 3000 rpm (LXM05AD57N4, 380...480 V, három fázis)

Névleges sebesség: 3000 rpm (LXM05BD57N4, 380...480 V, három fázis)

Névleges sebesség: 3000 rpm (LXM05CD57N4, 380...480 V, három fázis)

Kompatibilitás és csatlakozás

Termékkompatibilitás: LXM05AD57N4 380...480 V három fázissal

Termékkompatibilitás: LXM05BD57N4 380...480 V három fázissal

Termékkompatibilitás: LXM05CD57N4 380...480 V három fázissal

Termékkompatibilitás: LXM32.D72N4 400 V három fázissal

Termékkompatibilitás: LXM32.D72N4 480 V három fázissal

Tengelyvég: Reteszes

IP védelmi fokozat: IP50 szabvány

Fordulatszám visszacsatolás felbontása: 131072 pont/fordulat

Tartófék: Beépített

Rögzítési támogatás: Nemzetközi szabvány szerinti illesztőperem

Elektromos csatlakozás: Egyenes csatlakozók

Elektromos jellemzők

Hálózati fázisok száma: Három fázis

Folyamatos állóhelyzeti áram: 21,3 A

Maximális folyamatos teljesítmény: 4,33 W

Maximális áram Irms: 72 A (LXM32.D72N4)

Maximális áram Irms: 95,6 A (LXM05AD57N4)

Maximális áram Irms: 95,6 A (LXM05BD57N4)

Maximális áram Irms: 95,6 A (LXM05CD57N4)

Maximális állandó áram: 95,6 A

Kapcsolási frekvencia: 8 kHz

Nyomatékállandó: 1,57 Nm/A 120 °C-on

Visszaindukált feszültségállandó: 104 V/krpm 120 °C-on

Állórész ellenállása: 0,28 Ohm 20 °C-on

Állórész induktivitása: 2,035 mH 20 °C-on

Állórész elektromos időállandója: 13,93 ms 20 °C-on

Fék behúzási teljesítménye: 26 W

Mechanikai jellemzők

Másodlagos tengely: Második tengelyvég nélkül

Tengelyátmérő: 24 mm

Tengelyhossz: 50 mm

Retesz szélessége: 40 mm

Visszacsatolás típusa: Egykörös SinCos Hiperface

Tartónyomaték: 36 Nm tartófék

Motorperem mérete: 140 mm

Motor egységek száma: 4

Motor pólusok száma: 5,0

Rotor tehetetlensége: 29,2 kg.cm²

Maximális radiális erő Fr: 1840 N 3000 rpm-nél

Maximális radiális erő Fr: 2110 N 2000 rpm-nél

Maximális radiális erő Fr: 2660 N 1000 rpm-nél

Maximális axiális erő Fa: 0,2 x Fr

Hűtés típusa: Természetes konvekció

Hosszúság: 420,5 mm

Központosító gallér átmérője: 130 mm

Központosító gallér mélysége: 3,5 mm

Rögzítő furatok száma: 4

Rögzítő furatok átmérője: 11 mm

Rögzítő furatok körátmérője: 165 mm

Nettó tömeg: 27,8 kg

Méretezési referencia: BSH1404P

További adatok

Szögpontosság: 1,4 °

Termék adatok

Szélesség méret

270 mm

Hosszúság méret

606 mm

Magasság méret

270 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389118361492

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

480

Kivitel

váltakozó áram-szinkron motor

Védettség

IP50

Pólusszám

Gyártó/Márka

Schneider Electric

Névleges áram

0 A

Tömeg

20,6 kg/db

Cikkszám

3389118361492
