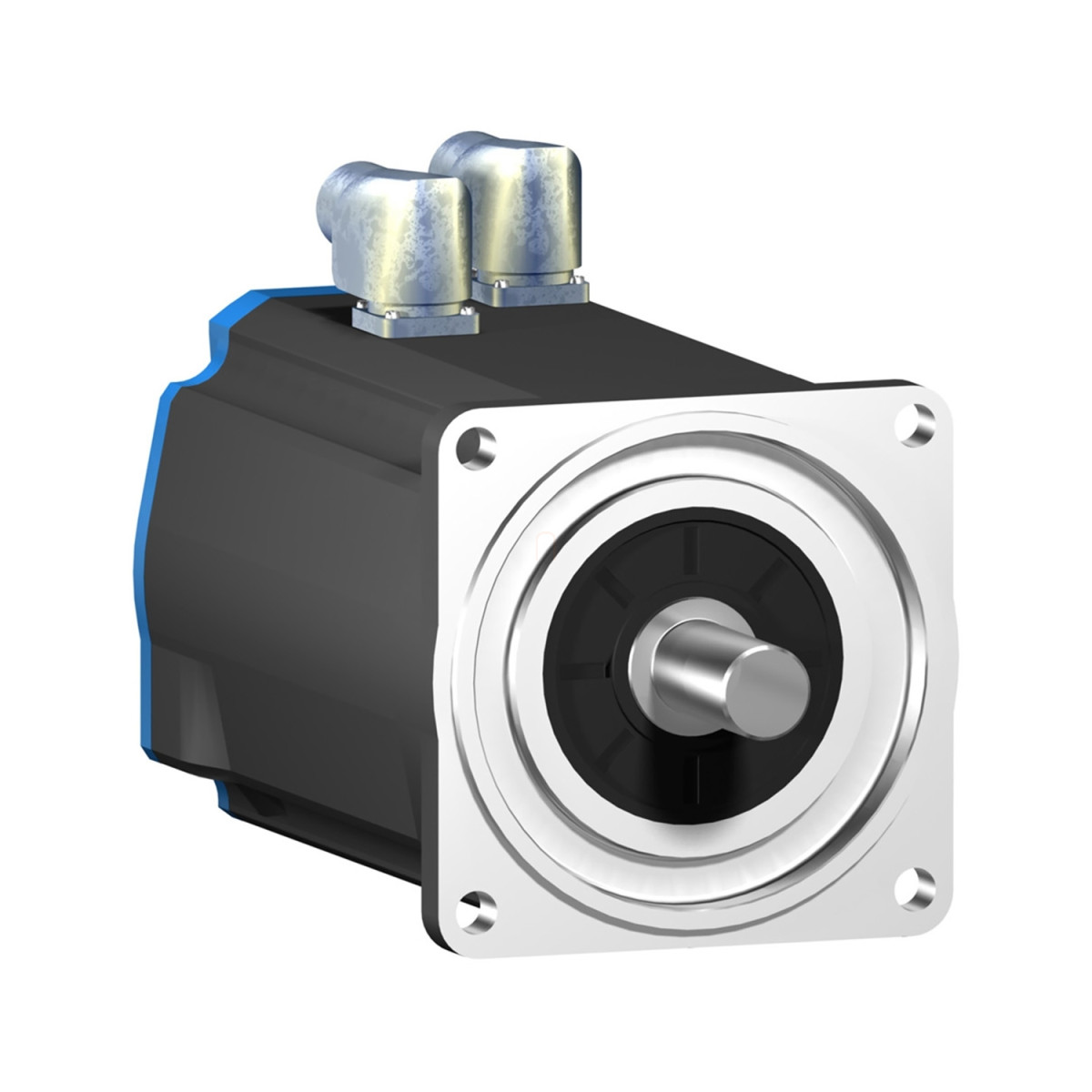

Schneider Electric Lexium 32 - BSH1404P11A2P - BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesszel, fék nélkül, 32 szervohajtáshoz

Szélesség méret: 270 mm

Hosszúság méret: 606 mm

Magasság méret: 270 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium 32 - BSH1404P11A2P - BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesszel, fék nélkül, 32 szervohajtáshoz

Name: Schneider Electric Lexium 32 - BSH1404P11A2P - BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesszel, fék nélkül, 32 szervohajtáshoz
Brand: Schneider Electric
SKU: 3389118361485
Price: 931959 HUF
Availability: InStock

931 959 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Elektromotor

Schneider Electric Lexium 32

A Schneider Electric BSH1404P11A2P szervomotor a Lexium 32 termékcsalád része, amely kivételes teljesítményt és precizitást kínál ipari automatizálási alkalmazásokhoz. Ez a 140 mm-es kivitelű, kompakt és nagy teljesítményű motor ideális választás olyan alkalmazásokhoz, ahol pontos pozicionálás, magas dinamika és megbízható működés szükséges.

A BSH1404P11A2P szervomotor maximális mechanikai fordulatszáma 4000 rpm, amely széles sebességtartományban biztosít stabil működést. A folyamatos álló nyomatéka akár 33,4 Nm is lehet, míg csúcsnyomatéka elérheti a 103,6 Nm-t is, ha LXM32.D72N4 szervohajtással használod 400 vagy 480 V-os háromfázisú tápellátás mellett. Ez a jelentős nyomatéktartalék kiválóan használható dinamikus gyorsításokhoz és hirtelen terhelésváltozásokhoz. A nominális kimeneti teljesítmény 5000 W, ami elegendő energiát biztosít a legigényesebb ipari alkalmazásokhoz is.

A motor IP50 védettségi fokozattal rendelkezik, ami megfelelő védelmet nyújt a por behatolása ellen, így ideális ipari környezetben történő használatra. A reteszelt tengely biztos mechanikai kapcsolatot teremt a hajtott alkatrésszel, megakadályozva a relatív elfordulást. A motor nem rendelkezik beépített fékkel, ami egyszerűbb felépítést és kedvezőbb árfekvést eredményez azon alkalmazásoknál, ahol nincs szükség állóhelyzeti rögzítésre. A visszacsatolást biztosító egyszeres fordulat Sincos Hiperface jeladó 131072 pont/fordulat felbontással rendelkezik, ami kivételesen pontos pozícionálást tesz lehetővé.

Műszaki szempontból a BSH1404P11A2P számos további előnyös tulajdonsággal bír. A nyomatékállandója 1,57 N.m/A 120 °C-on, a visszaindukált feszültség állandója 104 V/krpm. A motor 5 pólusú, rotorja 23,7 kg.cm² tehetetlenségi nyomatékkal rendelkezik. Az állórész ellenállása 0,28 Ohm, induktivitása 2,035 mH (mindkettő 20 °C-on mérve), az állórész villamos időállandója 13,93 ms. A motor természetes konvekciós hűtéssel rendelkezik, ami csendes működést biztosít. Méreteit tekintve a teljes hossza 382,5 mm, a centrálóperem átmérője 130 mm, a szerelőfuratok körátmérője 165 mm, 4 db 11 mm-es furattal. A tengely átmérője 24 mm, hossza 50 mm, a retesz szélessége 40 mm.

Schneider Electric Lexium 32 - BSH1404P11A2P -BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesszel, fék nélkül, 32 szervohajtáshoz műszaki adatok

Általános adatok

Eszköz rövid neve: BSH

Termék vagy komponens típusa: Szervomotor

Maximális mechanikai sebesség: 4000 rpm

Folyamatos álló nyomaték: 33,4 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázis mellett

Folyamatos álló nyomaték: 33,4 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázis mellett

Folyamatos álló nyomaték: 32,1 N.m LXM05AD57N4, 380...480 V, háromfázis mellett

Folyamatos álló nyomaték: 32,1 N.m LXM05BD57N4, 380...480 V, háromfázis mellett

Folyamatos álló nyomaték: 32,1 N.m LXM05CD57N4, 380...480 V, háromfázis mellett

Teljesítmény adatok

Csúcs álló nyomaték: 103,6 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázis mellett

Csúcs álló nyomaték: 103,6 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázis mellett

Csúcs álló nyomaték: 63,09 N.m LXM05AD57N4, 380...480 V, háromfázis mellett

Csúcs álló nyomaték: 63,09 N.m LXM05BD57N4, 380...480 V, háromfázis mellett

Csúcs álló nyomaték: 63,09 N.m LXM05CD57N4, 380...480 V, háromfázis mellett

Névleges kimeneti teljesítmény: 5000 W LXM32.D72N4 esetén 24 A, 400 V, háromfázis mellett

Névleges kimeneti teljesítmény: 5000 W LXM32.D72N4 esetén 24 A, 480 V, háromfázis mellett

Névleges kimeneti teljesítmény: 3400 W LXM05AD57N4, 380...480 V, háromfázis mellett

Névleges kimeneti teljesítmény: 3400 W LXM05BD57N4, 380...480 V, háromfázis mellett

Névleges kimeneti teljesítmény: 3400 W LXM05CD57N4, 380...480 V, háromfázis mellett

Működési jellemzők

Névleges nyomaték: 19 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázis mellett

Névleges nyomaték: 19 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázis mellett

Névleges nyomaték: 10,8 N.m LXM05AD57N4, 380...480 V, háromfázis mellett

Névleges nyomaték: 10,8 N.m LXM05BD57N4, 380...480 V, háromfázis mellett

Névleges nyomaték: 10,8 N.m LXM05CD57N4, 380...480 V, háromfázis mellett

Névleges sebesség: 2500 rpm LXM32.D72N4 esetén 24 A, 400 V, háromfázis mellett

Névleges sebesség: 2500 rpm LXM32.D72N4 esetén 24 A, 480 V, háromfázis mellett

Névleges sebesség: 3000 rpm LXM05AD57N4, 380...480 V, háromfázis mellett

Névleges sebesség: 3000 rpm LXM05BD57N4, 380...480 V, háromfázis mellett

Névleges sebesség: 3000 rpm LXM05CD57N4, 380...480 V, háromfázis mellett

Kompatibilitás és mechanikai jellemzők

Termékkompatiblitás: LXM05AD57N4 380...480 V háromfázis mellett

Termékkompatiblitás: LXM05BD57N4 380...480 V háromfázis mellett

Termékkompatiblitás: LXM05CD57N4 380...480 V háromfázis mellett

Termékkompatiblitás: LXM32.D72N4 400 V háromfázis mellett

Termékkompatiblitás: LXM32.D72N4 480 V háromfázis mellett

Tengelyvég: Reteszelt

IP védettségi fokozat: IP50 standard

Sebesség visszacsatolás felbontása: 131072 pont/fordulat

Tartófék: Nélkül

Rögzítési támogatás: Nemzetközi standard perem

Elektromos csatlakozás: Forgatható derékszögű csatlakozók

Elektromos jellemzők

Háromfázisú hálózati feszültség: maximum 480 V

Folyamatos álló áram: 21,3 A

Maximális folyamatos teljesítmény: 4,33 W

Maximális áram Irms: 72 A LXM32.D72N4 esetén

Maximális áram Irms: 95,6 A LXM05AD57N4 esetén

Maximális áram Irms: 95,6 A LXM05BD57N4 esetén

Maximális áram Irms: 95,6 A LXM05CD57N4 esetén

Maximális állandó áram: 95,6 A

Kapcsolási frekvencia: 8 kHz

Mechanikai és konstrukciós jellemzők

Második tengely: Második tengelyvég nélkül

Tengely átmérő: 24 mm

Tengely hossz: 50 mm

Retesz szélesség: 40 mm

Visszacsatolás típusa: Egyszeres fordulat SinCos Hiperface

Motor perem méret: 140 mm

Motor stack-ek száma: 4

Nyomaték állandó: 1,57 N.m/A 120 °C-on

Visszaindukált feszültség állandó: 104 V/krpm 120 °C-on

Motor pólusok száma: 5,0

Rotor tehetetlenségi nyomatéka: 23,7 kg.cm²

Állórész ellenállás: 0,28 Ohm 20 °C-on

Állórész induktivitás: 2,035 mH 20 °C-on

Állórész villamos időállandó: 13,93 ms 20 °C-on

Terhelhetőségi jellemzők

Maximális radiális erő Fr: 1840 N 3000 rpm-nél

Maximális radiális erő Fr: 2110 N 2000 rpm-nél

Maximális radiális erő Fr: 2660 N 1000 rpm-nél

Maximális axiális erő Fa: 0,2 x Fr

Hűtés típusa: Természetes konvekció

Méretek

Hosszúság: 382,5 mm

Centrálóperem átmérő: 130 mm

Centrálóperem mélység: 3,5 mm

Szerelőfuratok száma: 4

Szerelőfuratok átmérője: 11 mm

Szerelőfuratok körátmérője: 165 mm

Egyéb jellemzők

Méretezési referencia: BSH1404P

Hálózati fázisok száma: 3

Szögpontossági hiba: 1,4 °

Réz hőmérséklet (forró): 120 °C

Mágnes hőmérséklet (forró): 100 °C

Mágnes hőmérséklet (környezeti): 20 °C

Termék adatok

Szélesség méret

270 mm

Hosszúság méret

606 mm

Magasság méret

270 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389118361485

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

480

Kivitel

váltakozó áram-szinkron motor

Védettség

IP50

Pólusszám

Gyártó/Márka

Schneider Electric

Névleges áram

0 A

Tömeg

18,5 kg/db

Cikkszám

3389118361485
