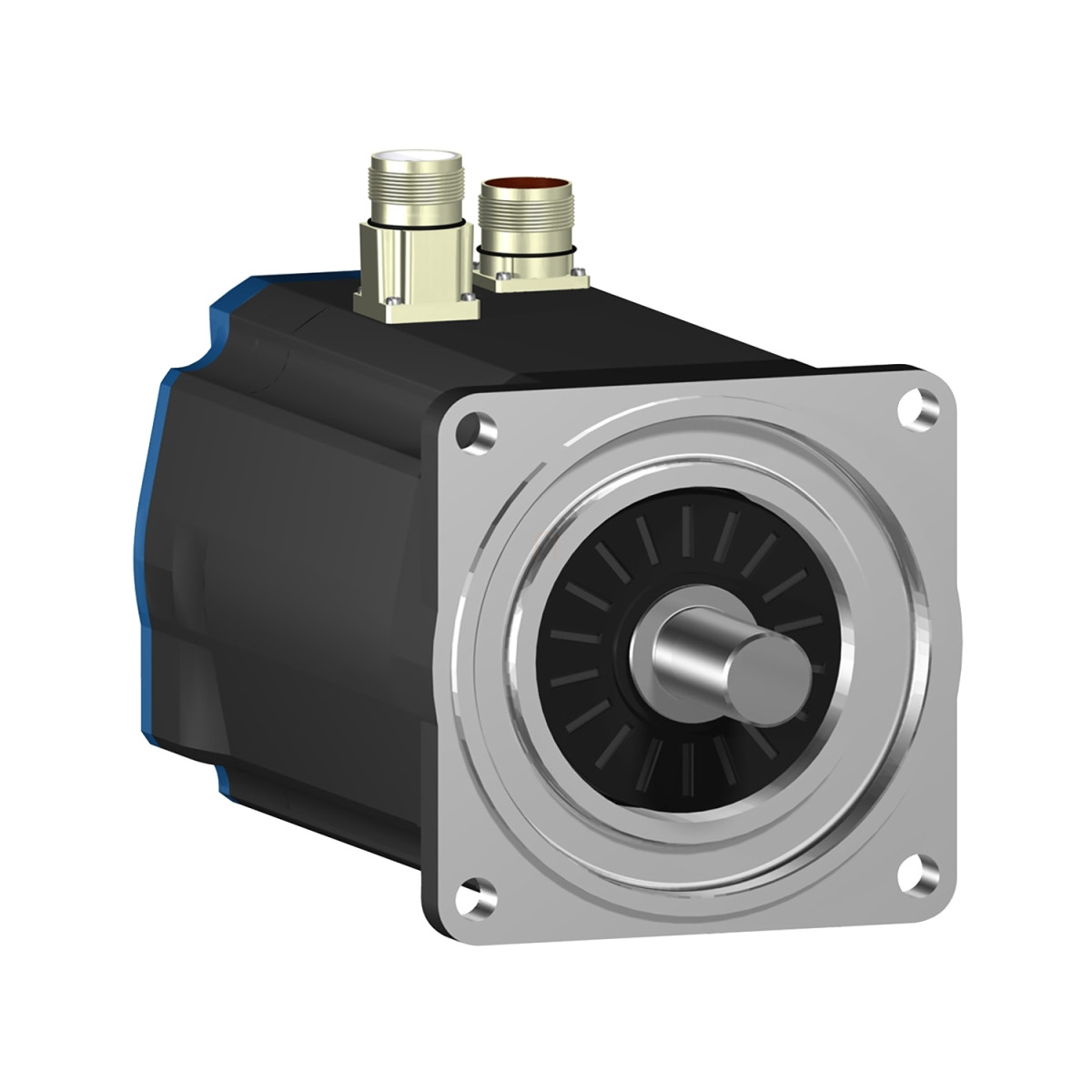

A Schneider Electric Lexium 32 - BSH1404P11A1P egy nagy teljesítményű szervomotor, amelyet ipari automatizálási rendszerekben való használatra terveztek. Ez a motor a Schneider Electric BSH motorcsalád tagja, amely kiváló teljesítményt, megbízhatóságot és precizitást biztosít a legigényesebb alkalmazásokhoz is.
A BSH1404P11A1P szervomotor 32,1 Nm folyamatos nyomatékkal rendelkezik a Lexium 05 családhoz (LXM05AD57N4, LXM05BD57N4, LXM05CD57N4) való csatlakoztatás esetén, míg a Lexium 32 (LXM32.D72N4) hajtással 33,4 Nm folyamatos nyomatékot biztosít. A maximális csúcsnyomaték akár 103,6 Nm is lehet LXM32 szervóhajtás esetén, ami kiválóan alkalmassá teszi nagy terhelésű, dinamikus alkalmazásokhoz. A motor névleges sebessége 3000 rpm a Lexium 05 hajtásokkal, illetve 2500 rpm a Lexium 32 hajtásokkal, míg a maximális mechanikai sebesség elérheti a 4000 rpm-et is. A névleges kimenő teljesítmény modelltől és hajtástól függően 3400-5000 W között változik, ami kiemelkedő dinamikát biztosít.
A BSH1404P11A1P szervomotor különleges jellemzői közé tartozik a Sincos Hiperface egyfurdulatú visszacsatolási rendszere, amely rendkívül pontos pozicionálást tesz lehetővé 131072 pont/fordulat felbontással, mindössze 1,4° szöghibával. A motor reteszelt tengelyvéggel rendelkezik, ami megkönnyíti a mechanikai csatlakoztatást. A tengely átmérője 24 mm, hossza 50 mm, reteszhorony szélességgel 40 mm méretben. A motor nem tartalmaz fékrendszert és második tengelyvéget. Az IP50-es védettségi szint megfelelő védelmet nyújt por ellen, ugyanakkor figyelembe kell venni, hogy nem vízvédett, így csak száraz környezetben használható.
A BSH1404P11A1P műszaki specifikációi további részleteket tartalmaznak a motor elektromos jellemzőiről. A háromfázisú motorhoz 21,3 A folyamatos állónyomaték áram tartozik. A nyomaték állandója 1,57 N.m/A 120 °C-on, a back emf állandó 104 V/krpm 120 °C-on. A motor 5 pólusú, a rotor tehetetlensége 23,7 kg.cm², az állórész ellenállása 0,28 Ohm 20 °C-on, míg az állórész induktivitása 2,035 mH 20 °C-on. Az állórész elektromos időállandója 13,93 ms 20 °C-on.
A BSH1404P11A1P szervomotor mechanikai kialakítása nemzetközi szabványoknak megfelelő peremmel rendelkezik, 140 mm-es motorperem mérettel. A központosító gallér átmérője 130 mm, mélysége 3,5 mm. A rögzítő furatok száma 4, átmérőjük 11 mm, a furatkör átmérője 165 mm. A motor hossza 382,5 mm, tömege 26 kg. A hűtési módja természetes konvekció, nincs szükség kiegészítő hűtőrendszerre. A maximális radiális erő 1840 N 3000 rpm-nél, 2110 N 2000 rpm-nél és 2660 N 1000 rpm-nél, míg a maximális axiális erő a radiális erő 0,2-szerese lehet.
A BSH1404P11A1P szervomotor egyenes csatlakozókkal rendelkezik, ami egyszerű kábelezést tesz lehetővé. Kompatibilis a Schneider Electric Lexium 05 és Lexium 32 szervóhajtás családokkal, a maximális tápfeszültség 480 V háromfázisú áramkörökben. A motor kiválóan alkalmas olyan ipari alkalmazásokhoz, ahol nagy teljesítmény, pontos pozicionálás és megbízható működés szükséges, például robotikában, anyagmozgatásban, csomagolástechnikában vagy más nagy precizitást igénylő automatizált rendszerekben.
Schneider Electric Lexium 32 - BSH1404P11A1P -BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesszel, fék nélkül, 32 szervohajtáshoz műszaki adatok
Alapadatok
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 4000 rpm
Nyomaték és teljesítmény jellemzők
Folyamatos állónyomaték: 33,4 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú
Folyamatos állónyomaték: 33,4 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú
Folyamatos állónyomaték: 32,1 N.m LXM05AD57N4, 380...480 V, háromfázisú
Folyamatos állónyomaték: 32,1 N.m LXM05BD57N4, 380...480 V, háromfázisú
Folyamatos állónyomaték: 32,1 N.m LXM05CD57N4, 380...480 V, háromfázisú
Csúcs állónyomaték: 103,6 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú
Csúcs állónyomaték: 103,6 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú
Csúcs állónyomaték: 63,09 N.m LXM05AD57N4, 380...480 V, háromfázisú
Csúcs állónyomaték: 63,09 N.m LXM05BD57N4, 380...480 V, háromfázisú
Csúcs állónyomaték: 63,09 N.m LXM05CD57N4, 380...480 V, háromfázisú
Névleges kimenő teljesítmény: 5000 W LXM32.D72N4 esetén 24 A, 400 V, háromfázisú
Névleges kimenő teljesítmény: 5000 W LXM32.D72N4 esetén 24 A, 480 V, háromfázisú
Névleges kimenő teljesítmény: 3400 W LXM05AD57N4, 380...480 V, háromfázisú
Névleges kimenő teljesítmény: 3400 W LXM05BD57N4, 380...480 V, háromfázisú
Névleges kimenő teljesítmény: 3400 W LXM05CD57N4, 380...480 V, háromfázisú
Névleges nyomaték: 19 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú
Névleges nyomaték: 19 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú
Névleges nyomaték: 10,8 N.m LXM05AD57N4, 380...480 V, háromfázisú
Névleges nyomaték: 10,8 N.m LXM05BD57N4, 380...480 V, háromfázisú
Névleges nyomaték: 10,8 N.m LXM05CD57N4, 380...480 V, háromfázisú
Névleges fordulatszám: 2500 rpm LXM32.D72N4 esetén 24 A, 400 V, háromfázisú
Névleges fordulatszám: 2500 rpm LXM32.D72N4 esetén 24 A, 480 V, háromfázisú
Névleges fordulatszám: 3000 rpm LXM05AD57N4, 380...480 V, háromfázisú
Névleges fordulatszám: 3000 rpm LXM05BD57N4, 380...480 V, háromfázisú
Névleges fordulatszám: 3000 rpm LXM05CD57N4, 380...480 V, háromfázisú
Kompatibilitás és fizikai jellemzők
Termék kompatibilitás: LXM05AD57N4 380...480 V háromfázisú
Termék kompatibilitás: LXM05BD57N4 380...480 V háromfázisú
Termék kompatibilitás: LXM05CD57N4 380...480 V háromfázisú
Termék kompatibilitás: LXM32.D72N4 400 V háromfázisú
Termék kompatibilitás: LXM32.D72N4 480 V háromfázisú
Tengelyvég: Reteszelt
IP védettségi fokozat: IP50 szabvány
Sebesség visszacsatolás felbontása: 131072 pont/fordulat
Tartófék: Nélkül
Rögzítési támogatás: Nemzetközi szabvány perem
Elektromos csatlakozás: Egyenes csatlakozók
Elektromos jellemzők
Hálózati fázisok száma: Háromfázisú
Folyamatos állóáram: 21,3 A
Maximális folyamatos teljesítmény: 4,33 W
Maximális áram Irms: 72 A LXM32.D72N4 esetén
Maximális áram Irms: 95,6 A LXM05AD57N4 esetén
Maximális áram Irms: 95,6 A LXM05BD57N4 esetén
Maximális áram Irms: 95,6 A LXM05CD57N4 esetén
Maximális állandó áram: 95,6 A
Kapcsolási frekvencia: 8 kHz
Nyomaték állandó: 1,57 N.m/A 120 °C-on
Visszaindukált feszültség állandó: 104 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Rotor tehetetlenség: 23,7 kg.cm²
Állórész ellenállás: 0,28 Ohm 20 °C-on
Állórész induktivitás: 2,035 mH 20 °C-on
Állórész elektromos időállandó: 13,93 ms 20 °C-on
Mechanikai jellemzők
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 24 mm
Tengely hossz: 50 mm
Reteszhorony szélesség: 40 mm
Visszacsatolás típusa: Egyfurdulatú SinCos Hiperface
Motor karima mérete: 140 mm
Motor kötegek száma: 4
Maximális radiális erő Fr: 1840 N 3000 rpm-nél
Maximális radiális erő Fr: 2110 N 2000 rpm-nél
Maximális radiális erő Fr: 2660 N 1000 rpm-nél
Maximális axiális erő Fa: 0.2 x Fr
Hűtés típusa: Természetes konvekció
Hossz: 382,5 mm
Központosító gallér átmérő: 130 mm
Központosító gallér mélység: 3,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 11 mm
Rögzítő furatok köre átmérő: 165 mm
Egyéb specifikációk
Családkompatibilitás: Lexium 32, Lexium 05
Tápfeszültség max: 480 V
Szöghiba pontosság: 1,4 °
