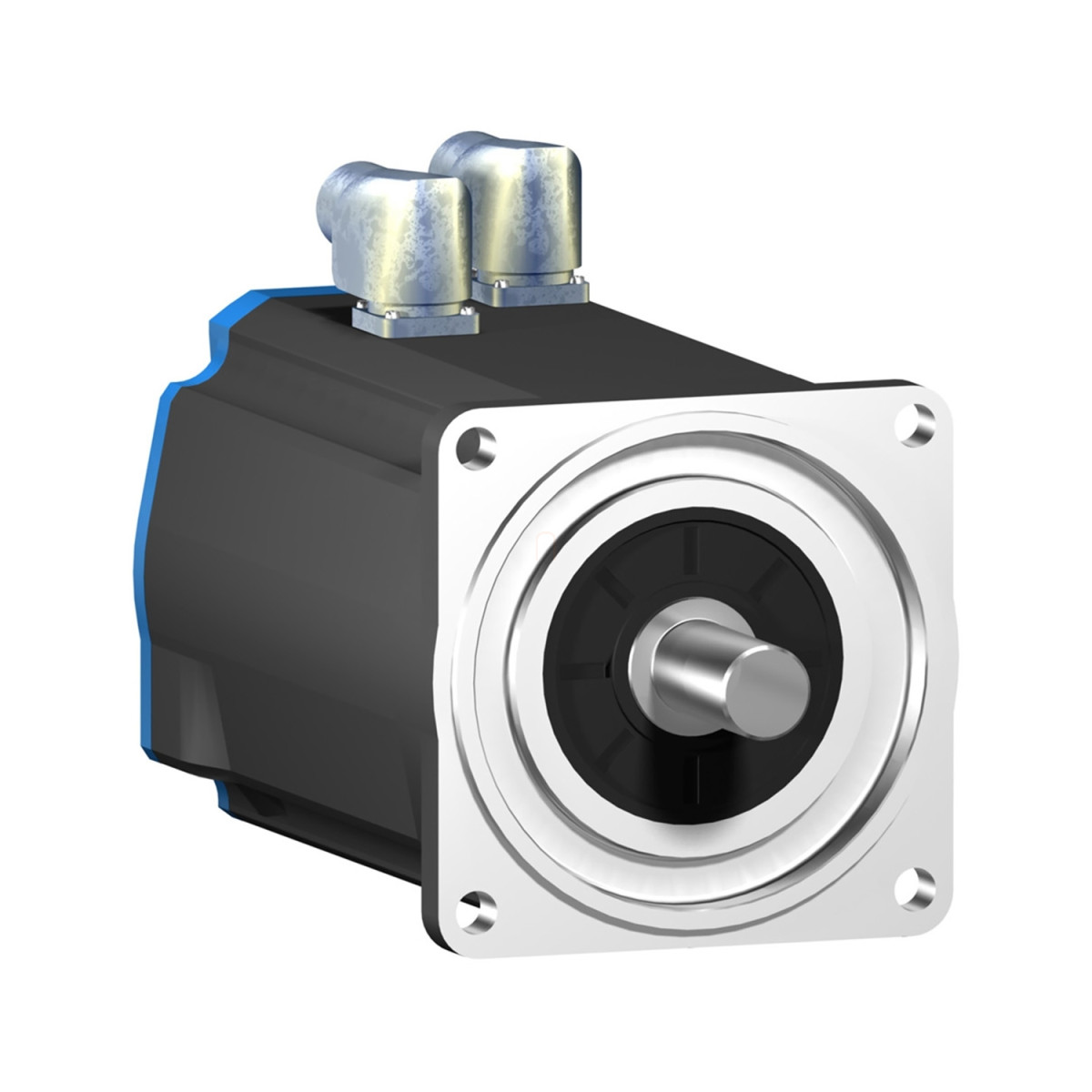

Schneider Electric Lexium 32 - BSH1404P02A2P - BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesz nélkül, fék nélkül, 32 szervohajtáshoz

Szélesség méret: 270 mm

Hosszúság méret: 606 mm

Magasság méret: 270 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium 32 - BSH1404P02A2P - BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesz nélkül, fék nélkül, 32 szervohajtáshoz

Name: Schneider Electric Lexium 32 - BSH1404P02A2P - BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesz nélkül, fék nélkül, 32 szervohajtáshoz
Brand: Schneider Electric
SKU: 3389118361447
Price: 963735 HUF
Availability: InStock

963 735 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Elektromotor

Schneider Electric Lexium 32

A Schneider Electric BSH1404P02A2P szervomotor egy csúcskategóriás hajtásrendszeri komponens, amely különösen precíz pozicionálást és nagy dinamikát igénylő ipari alkalmazásokhoz fejlesztettek ki. Ez a BSH sorozatú szervomotor 140 mm-es peremmérettel és 32,1 Nm folyamatos nyomatékkal rendelkezik, így ideális választás nagy terhelésű és nagy pontosságú mozgásszabályozási feladatokhoz az ipari automatizálás területén.

A BSH1404P02A2P modell maximális mechanikai fordulatszáma 4000 rpm, de a névleges működési sebessége 3000 rpm, ami kiegyensúlyozott teljesítményt biztosít hosszabb üzemidő mellett is. A motor 32,1 Nm folyamatos nyomatékot képes fenntartani, míg csúcsnyomatéka akár 63,09 Nm is lehet a Lexium 05 szériájú hajtásokkal (LXM05AD57N4, LXM05BD57N4, LXM05CD57N4), illetve 103,6 Nm a Lexium 32 (LXM32.D72N4) hajtással kombinálva. Ez a széles nyomatéktartomány lehetővé teszi, hogy a motor sokféle terhelési profilhoz alkalmazkodjon, a folyamatos üzemtől a rövid ideig tartó csúcsterhelésekig.

A motor IP50 védettségi besorolással rendelkezik, ami megfelelő védelmet nyújt a por ellen, de nem víz ellen, így elsősorban száraz ipari környezetben való használatra tervezték. A tengelyvég megmunkálás nélküli (untapped), ami rugalmasságot biztosít a különböző alkalmazási területekhez való adaptálásban. A szervomotor Sincos multi-turn típusú pozíció-visszacsatolási rendszerrel van felszerelve, amely 131072 pont/fordulat × 4096 fordulat felbontást biztosít, lehetővé téve a rendkívül pontos pozícionálást és sebességszabályozást. Ez a magas felbontás különösen előnyös olyan alkalmazásoknál, ahol mikron pontosságú mozgásszabályozás szükséges.

A BSH1404P02A2P szervomotor névleges kimeneti teljesítménye a Lexium 05 sorozatú hajtásokkal 3400 W, míg a Lexium 32 hajtással akár 5000 W is lehet. Ez a teljesítménytartomány lehetővé teszi a különböző ipari alkalmazásokban való hatékony felhasználást, a csomagolóipari gépektől kezdve a szerszámgépeken át a robotikai alkalmazásokig. A motor háromfázisú tápellátással működik, és kompatibilis a 380-480 V-os hálózati feszültséggel.

A szervomotor csatlakoztatása elforgatható derékszögű csatlakozókkal történik, ami megkönnyíti a különböző beépítési helyzetekben történő telepítést és bekötést. A motor természetes konvekciós hűtéssel rendelkezik, ami csendes működést és egyszerűbb karbantartást tesz lehetővé. További műszaki adatok közé tartozik a 23,7 kg.cm² rotorinercia, 0,28 Ohm állórész ellenállás és 2,035 mH állórész induktivitás. A motor nyomatékállandója 1,57 N.m/A, a visszaindukált feszültségállandó pedig 104 V/krpm 120 °C-on. A BSH1404P02A2P szervomotor nemzetközi szabványnak megfelelő peremmel rendelkezik, ami univerzális rögzítési lehetőségeket biztosít, így könnyen integrálható különböző gépekbe és berendezésekbe.

Schneider Electric Lexium 32 - BSH1404P02A2P -BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesz nélkül, fék nélkül, 32 szervohajtáshoz műszaki adatok

Fő paraméterek

Eszköz rövid neve: BSH

Termék vagy alkatrész típusa: Szervomotor

Maximális mechanikai fordulatszám: 4000 rpm

Folyamatos álló nyomaték:

- 33,4 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú

- 33,4 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú

- 32,1 N.m LXM05AD57N4 esetén, 380...480 V, háromfázisú

- 32,1 N.m LXM05BD57N4 esetén, 380...480 V, háromfázisú

- 32,1 N.m LXM05CD57N4 esetén, 380...480 V, háromfázisú

Teljesítmény adatok

Csúcs álló nyomaték:

- 103,6 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú

- 103,6 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú

- 63,09 N.m LXM05AD57N4 esetén, 380...480 V, háromfázisú

- 63,09 N.m LXM05BD57N4 esetén, 380...480 V, háromfázisú

- 63,09 N.m LXM05CD57N4 esetén, 380...480 V, háromfázisú

Névleges kimeneti teljesítmény:

- 5000 W LXM32.D72N4 esetén 24 A, 400 V, háromfázisú

- 5000 W LXM32.D72N4 esetén 24 A, 480 V, háromfázisú

- 3400 W LXM05AD57N4 esetén, 380...480 V, háromfázisú

- 3400 W LXM05BD57N4 esetén, 380...480 V, háromfázisú

- 3400 W LXM05CD57N4 esetén, 380...480 V, háromfázisú

Névleges nyomaték:

- 19 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú

- 19 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú

- 10,8 N.m LXM05AD57N4 esetén, 380...480 V, háromfázisú

- 10,8 N.m LXM05BD57N4 esetén, 380...480 V, háromfázisú

- 10,8 N.m LXM05CD57N4 esetén, 380...480 V, háromfázisú

Névleges fordulatszám:

- 2500 rpm LXM32.D72N4 esetén 24 A, 400 V, háromfázisú

- 2500 rpm LXM32.D72N4 esetén 24 A, 480 V, háromfázisú

- 3000 rpm LXM05AD57N4 esetén, 380...480 V, háromfázisú

- 3000 rpm LXM05BD57N4 esetén, 380...480 V, háromfázisú

- 3000 rpm LXM05CD57N4 esetén, 380...480 V, háromfázisú

Kompatibilitás és mechanikai jellemzők

Termék kompatibilitás:

- LXM05AD57N4, 380...480 V háromfázisú

- LXM05BD57N4, 380...480 V háromfázisú

- LXM05CD57N4, 380...480 V háromfázisú

- LXM32.D72N4, 400 V háromfázisú

- LXM32.D72N4, 480 V háromfázisú

Tengelyvég: Menetes furat nélkül

IP védettségi fok: IP50 szabványos

Sebesség visszacsatolási felbontás: 131072 pont/fordulat x 4096 fordulat

Tartófék: Nélkül

Rögzítési tartó: Nemzetközi szabvány karima

Elektromos csatlakozás: Elforgatható derékszögű csatlakozók

Elektromos jellemzők

Hálózati fázisszám: Háromfázisú

Folyamatos állóáram: 21,3 A

Maximális folyamatos teljesítmény: 4,33 W

Maximális áram Irms:

- 72 A LXM32.D72N4 esetén

- 95,6 A LXM05AD57N4 esetén

- 95,6 A LXM05BD57N4 esetén

- 95,6 A LXM05CD57N4 esetén

Maximális állandó áram: 95,6 A

Kapcsolási frekvencia: 8 kHz

Részletes műszaki adatok

Másodlagos tengely: Másodlagos tengelyvég nélkül

Tengelyátmérő: 24 mm

Tengelyhossz: 50 mm

Visszacsatolás típusa: Multiturn SinCos Hiperface

Motor perem mérete: 140 mm

Motor kötegek száma: 4

Nyomaték állandó: 1,57 N.m/A 120 °C-on

Visszaindukált feszültség állandó: 104 V/krpm 120 °C-on

Motor pólusok száma: 5,0

Rotor tehetetlenségi nyomaték: 23,7 kg.cm²

Állórész ellenállás: 0,28 Ohm 20 °C-on

Állórész induktivitás: 2,035 mH 20 °C-on

Állórész villamos időállandó: 13,93 ms 20 °C-on

Maximális radiális erő Fr:

- 1840 N 3000 rpm-nél

- 2110 N 2000 rpm-nél

- 2660 N 1000 rpm-nél

Maximális axiális erő Fa: 0,2 x Fr

Hűtés típusa: Természetes konvekció

Mechanikai méretek

Hossz: 382,5 mm

Központosító gallér átmérő: 130 mm

Központosító gallér mélység: 3,5 mm

Rögzítő lyukak száma: 4

Rögzítő lyukak átmérője: 11 mm

Rögzítő lyukak körátmérője: 165 mm

Nettó tömeg: 26 kg

Méretezési referencia: BSH1404P

Pontossági hiba [szög]: 1,4 °

Termék adatok

Szélesség méret

270 mm

Hosszúság méret

606 mm

Magasság méret

270 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389118361447

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

480

Kivitel

váltakozó áram-szinkron motor

Védettség

IP50

Pólusszám

Gyártó/Márka

Schneider Electric

Névleges áram

0 A

Tömeg

18,5 kg/db

Cikkszám

3389118361447
