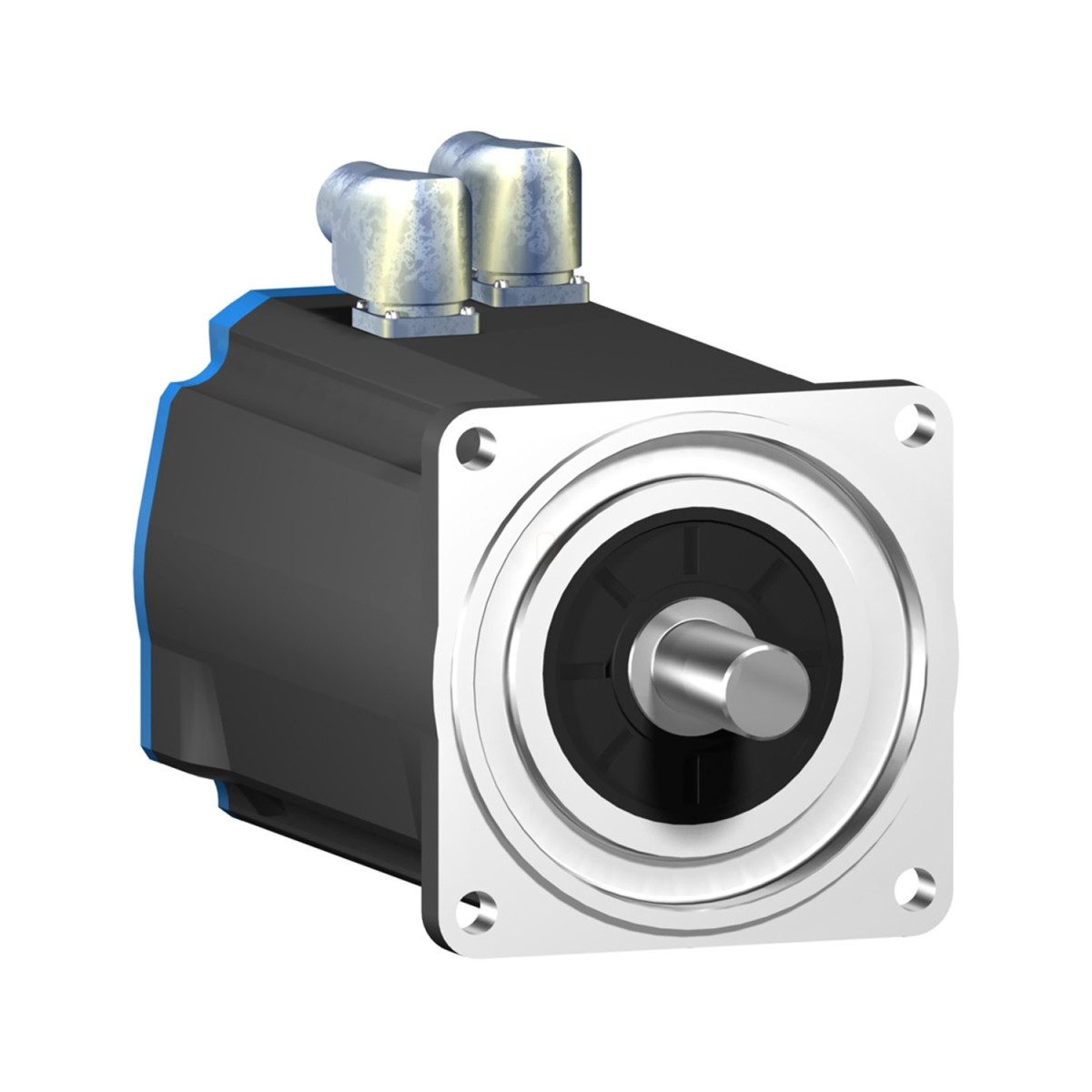

Schneider Electric Lexium 32 - BSH1404P01F2P - BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesz nélkül, fékkel, 32 szervohajtáshoz

Szélesség méret: 270 mm

Hosszúság méret: 606 mm

Magasság méret: 270 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium 32 - BSH1404P01F2P - BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesz nélkül, fékkel, 32 szervohajtáshoz

Name: Schneider Electric Lexium 32 - BSH1404P01F2P - BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesz nélkül, fékkel, 32 szervohajtáshoz
Brand: Schneider Electric
SKU: 3389118361423
Price: 1113930 HUF
Availability: InStock

1 113 930 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Elektromotor

Schneider Electric Lexium 32

A Schneider Electric BSH1404P01F2P szervomotor a Lexium 32 termékcsaládba tartozó nagy teljesítményű ipari meghajtó, amely precíziós alkalmazásokhoz lett kifejlesztve. Ez a modell különösen a professzionális automatizálási rendszerekhez, robotikához és magas pontosságú mozgatási feladatokhoz ideális választás, ahol a megbízható teljesítmény és a pontos pozicionálás alapkövetelmény.

A BSH1404P01F2P szervomotor kiemelkedő műszaki paraméterekkel rendelkezik, amelyek sokoldalú felhasználhatóságot biztosítanak. A 140 mm-es motormérettel készült szervomotor maximális mechanikai fordulatszáma 4000 rpm, míg névleges fordulatszáma 3000 rpm. A motor állandó nyomatéka 32,1 N.m, csúcs nyomatéka pedig elérheti a 63,09 N.m-t a LXM05 sorozatú hajtásokkal. A LXM32.D72N4 szervovezérlővel párosítva még magasabb teljesítményt nyújt: 33,4 N.m állandó nyomatékot és lenyűgöző 103,6 N.m csúcs nyomatékot. Névleges kimeneti teljesítménye 3400 W a LXM05 sorozatú hajtásokkal, míg a LXM32 hajtással akár 5000 W is lehet. Ez a szervomotor 24 mm-es átmérőjű, 50 mm hosszúságú, menetvágás nélküli tengelyvéggel rendelkezik, amely univerzális csatlakoztathatóságot biztosít különböző ipari alkalmazásokhoz.

A BSH1404P01F2P modell további előnye a beépített fék, amelynek tartónyomatéka 36 N.m, így kiválóan alkalmas olyan alkalmazásokhoz, ahol a pontos pozíció megtartása kritikus fontosságú akár áramkimaradás esetén is. A szervomotor SinCos egyszeres fordulatú Hiperface visszacsatolással rendelkezik, amely 131072 pont/fordulat felbontást biztosít a rendkívül precíz pozicionáláshoz. A hajtóművet természetes konvekcióval hűtik, és IP50-es védettségi fokozattal rendelkezik, amely védelmet nyújt a por behatolása ellen, így alkalmas ipari környezetben való használatra. A motorhoz rotálható derékszögű csatlakozók tartoznak, amelyek megkönnyítik a telepítést különböző térbeli helyzetekben. A termék nemzetközi szabványos peremmel szerelhető, így kompatibilis a legtöbb ipari alkalmazással.

A motor további műszaki adatai között szerepel a 1,57 N.m/A nyomatékállandó 120 °C-on, a 104 V/krpm ellenelektromos erő állandó szintén 120 °C-on, valamint az 5 motorpólus. A motor rotorjának tehetetlenségi nyomatéka 29,2 kg.cm², az állórész ellenállása 0,28 Ohm 20 °C-on, az állórész induktivitása pedig 2,035 mH. A teljes hossza 420,5 mm, míg a központosító gallér átmérője 130 mm, 3,5 mm-es mélységgel. A motor 4 rögzítőfurattal rendelkezik, amelyek átmérője 11 mm, és 165 mm-es körátmérőn helyezkednek el. A BSH1404P01F2P szervomotor kompatibilis a LXM05AD57N4, LXM05BD57N4, LXM05CD57N4 (380...480 V háromfázisú) és a LXM32.D72N4 (400 V vagy 480 V háromfázisú) szervohajtásokkal, így rugalmasan integrálható különböző vezérlési rendszerekbe.

Schneider Electric Lexium 32 - BSH1404P01F2P -BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesz nélkül, fékkel, 32 szervohajtáshoz műszaki adatok

Fő jellemzők

Eszköz rövid neve: BSH

Termék vagy alkatrész típusa: Szervomotor

Maximális mechanikai fordulatszám: 4000 rpm

Folyamatos pangási nyomaték: 33,4 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú

Folyamatos pangási nyomaték: 33,4 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú

Folyamatos pangási nyomaték: 32,1 N.m LXM05AD57N4, 380...480 V, háromfázisú

Folyamatos pangási nyomaték: 32,1 N.m LXM05BD57N4, 380...480 V, háromfázisú

Folyamatos pangási nyomaték: 32,1 N.m LXM05CD57N4, 380...480 V, háromfázisú

Csúcs pangási nyomaték: 103,6 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú

Csúcs pangási nyomaték: 103,6 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú

Csúcs pangási nyomaték: 63,09 N.m LXM05AD57N4, 380...480 V, háromfázisú

Csúcs pangási nyomaték: 63,09 N.m LXM05BD57N4, 380...480 V, háromfázisú

Csúcs pangási nyomaték: 63,09 N.m LXM05CD57N4, 380...480 V, háromfázisú

Teljesítmény adatok

Névleges kimeneti teljesítmény: 5000 W LXM32.D72N4 esetén 24 A, 400 V, háromfázisú

Névleges kimeneti teljesítmény: 5000 W LXM32.D72N4 esetén 24 A, 480 V, háromfázisú

Névleges kimeneti teljesítmény: 3400 W LXM05AD57N4, 380...480 V, háromfázisú

Névleges kimeneti teljesítmény: 3400 W LXM05BD57N4, 380...480 V, háromfázisú

Névleges kimeneti teljesítmény: 3400 W LXM05CD57N4, 380...480 V, háromfázisú

Névleges nyomaték: 19 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú

Névleges nyomaték: 19 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú

Névleges nyomaték: 10,8 N.m LXM05AD57N4, 380...480 V, háromfázisú

Névleges nyomaték: 10,8 N.m LXM05BD57N4, 380...480 V, háromfázisú

Névleges nyomaték: 10,8 N.m LXM05CD57N4, 380...480 V, háromfázisú

Névleges fordulatszám: 2500 rpm LXM32.D72N4 esetén 24 A, 400 V, háromfázisú

Névleges fordulatszám: 2500 rpm LXM32.D72N4 esetén 24 A, 480 V, háromfázisú

Névleges fordulatszám: 3000 rpm LXM05AD57N4, 380...480 V, háromfázisú

Névleges fordulatszám: 3000 rpm LXM05BD57N4, 380...480 V, háromfázisú

Névleges fordulatszám: 3000 rpm LXM05CD57N4, 380...480 V, háromfázisú

Kompatibilitás és elektromos jellemzők

Termék kompatibilitás: LXM05AD57N4 380...480 V háromfázisú

Termék kompatibilitás: LXM05BD57N4 380...480 V háromfázisú

Termék kompatibilitás: LXM05CD57N4 380...480 V háromfázisú

Termék kompatibilitás: LXM32.D72N4 400 V háromfázisú

Termék kompatibilitás: LXM32.D72N4 480 V háromfázisú

Tengelyvég: Menetvágás nélküli

IP védettségi fokozat: IP50 szabvány

Fordulatszám visszacsatolás felbontása: 131072 pont/fordulat

Tartófék: Van

Szerelési támogatás: Nemzetközi szabványos perem

Elektromos csatlakozás: Forgatható derékszögű csatlakozók

Hálózati fázisok száma: Háromfázisú

Folyamatos pangási áram: 21,3 A

Maximális áram Irms: 72 A LXM32.D72N4 esetén

Maximális áram Irms: 95,6 A LXM05AD57N4 esetén

Maximális áram Irms: 95,6 A LXM05BD57N4 esetén

Maximális áram Irms: 95,6 A LXM05CD57N4 esetén

Maximális állandó áram: 95,6 A

Kapcsolási frekvencia: 8 kHz

Mechanikai és fizikai jellemzők

Második tengely: Második tengelyvég nélkül

Tengely átmérő: 24 mm

Tengely hosszúság: 50 mm

Visszacsatolás típusa: Egyszeres fordulatú SinCos Hiperface

Tartó nyomaték: 36 N.m tartófék

Motor perem mérete: 140 mm

Motor kötegek száma: 4

Nyomaték állandó: 1,57 N.m/A 120 °C-on

Ellenelektromos erő állandó: 104 V/krpm 120 °C-on

Motor pólusok száma: 5.0

Rotor tehetetlenségi nyomatéka: 29,2 kg.cm²

Állórész ellenállása: 0,28 Ohm 20 °C-on

Állórész induktivitása: 2,035 mH 20 °C-on

Állórész elektromos időállandója: 13,93 ms 20 °C-on

Maximális radiális erő Fr: 1840 N 3000 rpm-nél

Maximális radiális erő Fr: 2110 N 2000 rpm-nél

Maximális radiális erő Fr: 2660 N 1000 rpm-nél

Maximális axiális erő Fa: 0,2 x Fr

Fék behúzási teljesítmény: 26 W

Hűtés típusa: Természetes konvekció

Hossz: 420,5 mm

Központosító gallér átmérője: 130 mm

Központosító gallér mélysége: 3,5 mm

Rögzítőfuratok száma: 4

Rögzítőfuratok átmérője: 11 mm

Rögzítőfuratok körátmérője: 165 mm

Tehetetlenségi nyomaték: 5,5 kg.cm² féké

Tehetetlenségi nyomaték: 23,7 kg.cm² motoré

Méretezési referencia: BSH1404P

Hálózati fázisok száma: 3

Szögpontossági hiba: 1,4 °

Termék adatok

Szélesség méret

270 mm

Hosszúság méret

606 mm

Magasság méret

270 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389118361423

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

480

Kivitel

váltakozó áram-szinkron motor

Védettség

IP50

Pólusszám

Gyártó/Márka

Schneider Electric

Névleges áram

0 A

Tömeg

20,6 kg/db

Cikkszám

3389118361423
