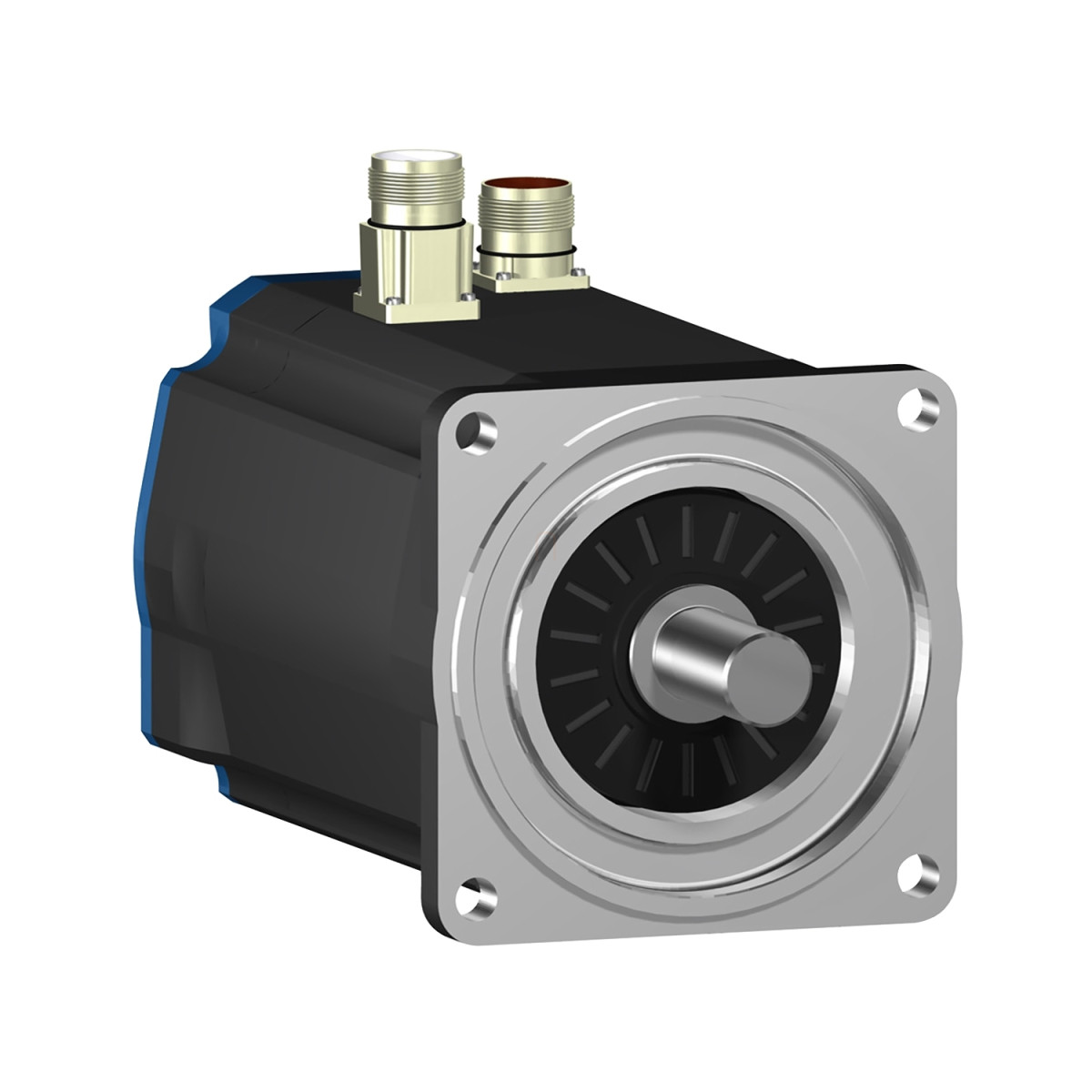

A Schneider Electric BSH1404P01A1P szervo motor a Lexium 32 sorozat kiváló teljesítményű tagja, amely optimális megoldást kínál precíziós ipari alkalmazásokhoz. Ez a 140 mm peremméretű motor kiemelkedő teljesítményt nyújt, maximálisan 4000 rpm fordulatszámig használható, és különböző feszültségszinteken üzemeltethető.
A BSH1404P01A1P szervomotor lenyűgöző műszaki paraméterekkel rendelkezik: folyamatos álló forgatónyomatéka 32,1-33,4 Nm között változik a használt meghajtótól függően, míg csúcs forgatónyomatéka akár 103,6 Nm is lehet LXM32.D72N4 szervohajtással kombinálva. Névleges kimeneti teljesítménye kiemelkedő, akár 5000 W is lehet, miközben névleges forgatónyomatéka 10,8-19 Nm között mozog a választott meghajtó függvényében. A névleges fordulatszám 2500-3000 rpm között található, így a motor ideális olyan alkalmazásokhoz, ahol a precíz pozicionálás mellett magas dinamika is szükséges.
A motor egyenes csatlakozókkal van felszerelve, és IP50 védettségi osztállyal rendelkezik, ami megfelelő védelmet biztosít száraz ipari környezetben. A tengelyvég megmunkálása sima, menet nélküli, átmérője 24 mm, hossza 50 mm. A BSH1404P01A1P egyetlen fordulatú SinCos Hiperface visszacsatolást használ, amely 131072 pont/fordulat felbontást biztosít, így rendkívül pontos pozicionálást tesz lehetővé. A motor féket nem tartalmaz, ami előnyös lehet olyan alkalmazásoknál, ahol nincs szükség állóhelyzeti rögzítésre.
A BSH1404P01A1P szervomotor kompatibilis a Lexium 05 és Lexium 32 szervohajtás-családokkal, konkrétan az LXM05AD57N4, LXM05BD57N4, LXM05CD57N4 (380-480V háromfázisú) valamint az LXM32.D72N4 (400V vagy 480V háromfázisú) meghajtókkal. A motor szabványos nemzetközi peremmel rendelkezik, ami megkönnyíti a telepítést és csereszabatosságot biztosít különböző alkalmazási környezetekben. A motor természetes konvekcióval hűtődik, ami növeli a megbízhatóságot, mivel nincsenek mozgó hűtőelemek.
Az eszköz villamos jellemzői is figyelemre méltóak: folyamatos állóárama 21,3 A, maximum árama modelltől függően 72-95,6 A lehet. Forgatónyomaték állandója 1,57 Nm/A 120°C-on, visszaindukált feszültség állandója 104 V/krpm. Az állórész ellenállása 0,28 Ohm 20°C-on, induktivitása 2,035 mH, elektromos időállandója 13,93 ms. A motor 5 pólusú kialakítással és 23,7 kg×cm² rotortehetetlenséggel rendelkezik, ami dinamikus alkalmazásoknál előnyös. Maximális radiális terhelése fordulatszám-függő: 1000 rpm-nél 2660 N, 2000 rpm-nél 2110 N, 3000 rpm-nél pedig 1840 N lehet, míg a maximális axiális erő a radiális erő 0,2-szerese. A motor pontossági hibája mindössze 1,4° szögben mérve, ami kiemelkedő precizitást biztosít pozicionáló alkalmazásoknál.
Schneider Electric Lexium 32 - BSH1404P01A1P -BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesz nélkül, fék nélkül, 32 szervohajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BSH
Termék vagy alkatrész típusa: Szervomotor
Maximális mechanikai fordulatszám: 4000 rpm
Folyamatos álló forgatónyomaték:
33,4 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú
33,4 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú
32,1 N.m LXM05AD57N4, 380...480 V, háromfázisú
32,1 N.m LXM05BD57N4, 380...480 V, háromfázisú
32,1 N.m LXM05CD57N4, 380...480 V, háromfázisú
Csúcs forgatónyomaték:
103,6 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú
103,6 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú
63,09 N.m LXM05AD57N4, 380...480 V, háromfázisú
63,09 N.m LXM05BD57N4, 380...480 V, háromfázisú
63,09 N.m LXM05CD57N4, 380...480 V, háromfázisú
Névleges kimeneti teljesítmény:
5000 W LXM32.D72N4 esetén 24 A, 400 V, háromfázisú
5000 W LXM32.D72N4 esetén 24 A, 480 V, háromfázisú
3400 W LXM05AD57N4, 380...480 V, háromfázisú
3400 W LXM05BD57N4, 380...480 V, háromfázisú
3400 W LXM05CD57N4, 380...480 V, háromfázisú
Elektromos jellemzők
Hálózat fázisszáma: Háromfázisú
Folyamatos álló áram: 21,3 A
Maximális folyamatos teljesítmény: 4,33 W
Maximális áram Irms:
72 A LXM32.D72N4 esetén
95,6 A LXM05AD57N4 esetén
95,6 A LXM05BD57N4 esetén
95,6 A LXM05CD57N4 esetén
Maximális állandó áram: 95,6 A
Kapcsolási frekvencia: 8 kHz
Forgatónyomaték állandó: 1,57 N.m/A 120 °C-on
Visszaindukált feszültség állandó: 104 V/krpm 120 °C-on
Állórész ellenállása: 0,28 Ohm 20 °C-on
Állórész induktivitása: 2,035 mH 20 °C-on
Állórész elektromos időállandója: 13,93 ms 20 °C-on
Mechanikai jellemzők
Termékkompatibilitás:
LXM05AD57N4 380...480 V háromfázisú
LXM05BD57N4 380...480 V háromfázisú
LXM05CD57N4 380...480 V háromfázisú
LXM32.D72N4 400 V háromfázisú
LXM32.D72N4 480 V háromfázisú
Tengelyvég: Menet nélküli
IP védettség: IP50 szabvány
Sebesség visszacsatolás felbontása: 131072 pont/fordulat
Tartófék: Nélkül
Rögzítési támasz: Nemzetközi szabvány perem
Elektromos csatlakozás: Egyenes csatlakozók
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 24 mm
Tengely hosszúsága: 50 mm
Visszacsatolás típusa: Egyfordulatú SinCos Hiperface
Motor perem mérete: 140 mm
Motortekercs szám: 4
Motorpólusok száma: 5,0
Rotor tehetetlenség: 23,7 kg.cm²
Maximális radiális erő Fr:
1840 N 3000 rpm-en
2110 N 2000 rpm-en
2660 N 1000 rpm-en
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Méretek
Hosszúság: 382,5 mm
Központosító perem átmérő: 130 mm
Központosító perem mélység: 3,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 11 mm
Rögzítő furatok osztókör átmérője: 165 mm
Nettó tömeg: 26 kg
Egyéb
Méretezési referencia: BSH1404P
Szöghiba pontosság: 1,4 °
Maximális tápfeszültség: 480 V
