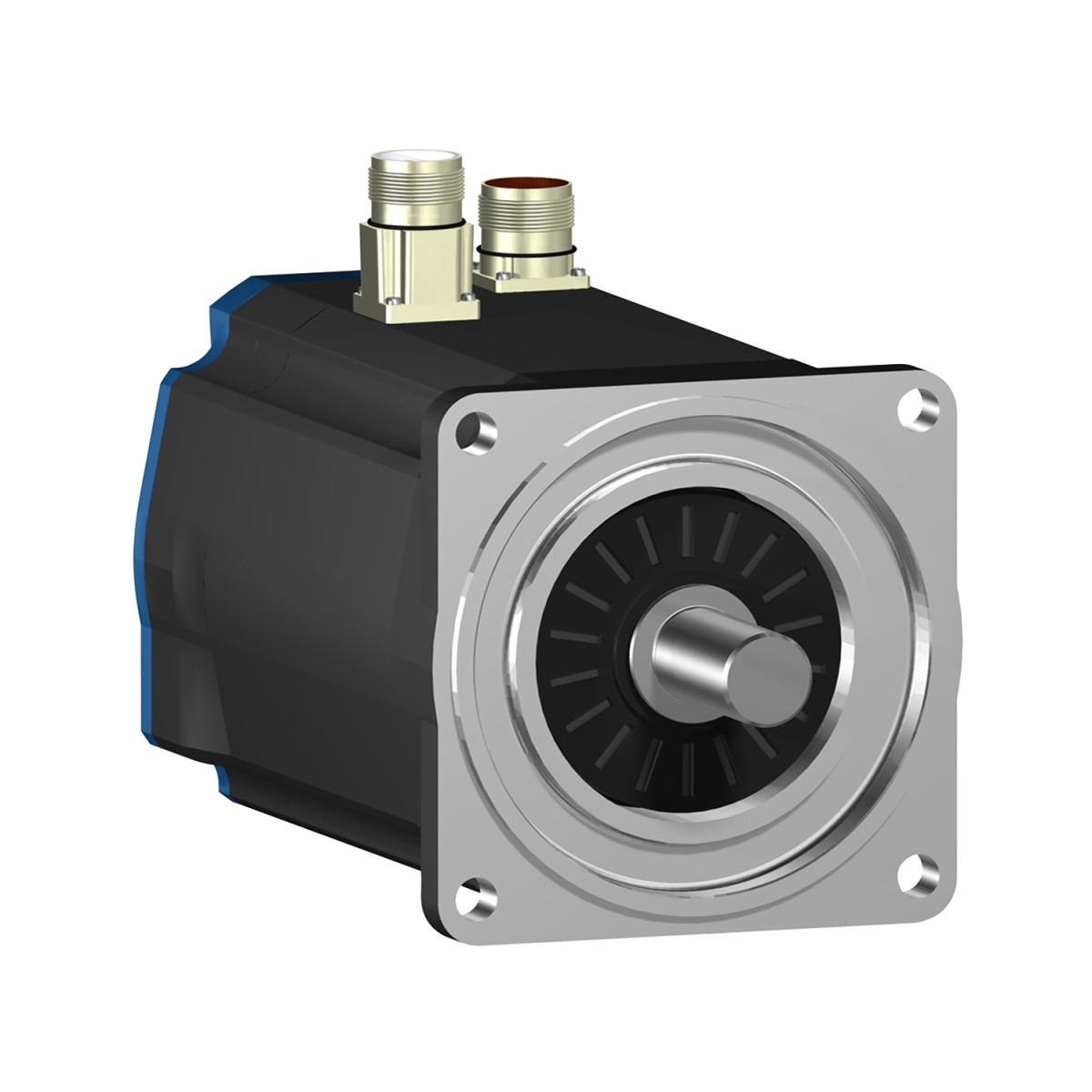

A Schneider Electric BSH1402T11A2P szervo motor a Lexium 32 termékcsaládhoz tartozó, nagy teljesítményű villamos hajtás, amely kiváló nyomaték és sebesség karakterisztikákkal rendelkezik. Ez a típus kifejezetten precíziós mozgatási feladatokra lett tervezve, ahol a pontos pozicionálás és a dinamikus teljesítmény alapvető követelmény. A BSH1402T11A2P modell 140 mm-es motormérettel, reteszelt tengelykialakítással és fék nélküli kivitelben készül, ami széles körű ipari alkalmazásokban teszi használhatóvá.
A Lexium 32 szervomotor kiemelkedő műszaki paraméterekkel büszkélkedhet. Maximális mechanikai sebessége eléri a 4000 fordulat/percet, míg a névleges működési sebessége 3000 fordulat/perc. Nyomaték szempontjából is figyelemre méltó értékeket kínál: folyamatos állóhelyzeti nyomatéka akár 19,5 Nm is lehet (LXM32.D72N4 hajtással, 24 A, 400/480 V háromfázisú táplálással), míg csúcs állóhelyzeti nyomatéka ugyanilyen konfigurációban egészen 59,3 Nm-ig emelkedhet. A motor névleges nyomatéka 12,3 Nm (400/480 V esetén) vagy 9,2 Nm (200-240 V esetén), névleges teljesítménye pedig a tápfeszültségtől függően 3900 W vagy 2900 W.
A BSH1402T11A2P speciális jellemzői közé tartozik a Single turn SinCos Hiperface visszacsatolási rendszer, amely rendkívül pontos pozicionálást tesz lehetővé 131072 pont/fordulat felbontással, mindössze 1,4° szöghiba mellett. A motor védettségi szintje IP50, ami megfelelő védelmet nyújt a por ellen, miközben kompakt kialakítása és természetes konvekciós hűtése egyszerű beépítést és karbantartást biztosít. A motor 24 mm-es tengelyátmérővel, 50 mm-es tengelyhosszal és 40 mm-es reteszmérettel rendelkezik, ami szabványos csatlakozást tesz lehetővé a hajtott elemekhez. A motor tömege 16,6 kg, teljes hossza pedig 272,5 mm. Forgórész tehetetlenségi nyomatéka 12,68 kgcm², ami gyors indítást és megállást tesz lehetővé.
A BSH1402T11A2P kompatibilis a Lexium 05 és Lexium 32 hajtáscsaládokkal, legyen szó LXM05 vagy LXM32 típusú hajtásokról. Ezekkel a hajtásokkal optimális működési karakterisztikákat biztosít a teljes fordulatszám-tartományban, amit a terméklap részletes nyomaték/fordulatszám görbéi is szemléltetnek. A motor háromfázisú, maximális tápfeszültsége 480 V. Elektromos jellemzői között található a 0,87 Nm/A nyomatékállandó (120°C-on), 101 V/krpm ellenelektromos erő állandó, 0,6 Ohm állórész ellenállás és 7,4 mH állórész induktivitás (20°C-on). Az állórész villamos időállandója 12,1 ms. Kapcsolási frekvenciája 8 kHz, folyamatos állóhelyzeti árama 22,5 A, maximális árama pedig modelltől függően 72-75,2 A.
BSH1402T11A2P műszaki adatok
Általános specifikációk
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervo motor
Maximális mechanikai sebesség: 4000 rpm
Teljesítmény adatok
Folyamatos állóhelyzeti nyomaték: 19,5 Nm (LXM32.D72N4, 24 A, 400 V és 480 V esetén), 14,4 Nm (LXM05AD42M3X, LXM05BD42M3X, LXM05CD42M3X, 200...240 V esetén)
Csúcs állóhelyzeti nyomaték: 59,3 Nm (LXM32.D72N4, 24 A, 400 V és 480 V esetén), 24,56 Nm (LXM05AD42M3X, LXM05BD42M3X, 200...240 V esetén)
Névleges kimeneti teljesítmény: 3900 W (LXM32.D72N4, 24 A, 400 V és 480 V esetén), 2900 W (LXM05AD42M3X, LXM05BD42M3X, LXM05CD42M3X, 200...240 V esetén)
Névleges nyomaték: 12,3 Nm (LXM32.D72N4, 24 A, 400 V és 480 V esetén), 9,2 Nm (LXM05AD42M3X, LXM05BD42M3X, LXM05CD42M3X, 200...240 V esetén)
Névleges sebesség: 3000 rpm
Elektromos tulajdonságok
Folyamatos állóhelyzeti áram: 22,5 A
Maximális áramerősség: 72 A (LXM32.D72N4), 75,2 A (LXM05 sorozat)
Maximális állandó áram: 75,2 A
Kapcsolási frekvencia: 8 kHz
Maximális tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Nyomatékállandó: 0,87 Nm/A (120 °C-on)
Ellenelektromos erő állandó: 101 V/krpm (120 °C-on)
Állórész ellenállás: 0,6 Ohm (20 °C-on)
Állórész induktivitás: 7,4 mH (20 °C-on)
Állórész villamos időállandója: 12,1 ms (20 °C-on)
Mechanikai jellemzők
Tengely kialakítás: Reteszelt
Második tengely: Nincs második tengelyvég
Tengelyátmérő: 24 mm
Tengelyhossz: 50 mm
Retesz szélessége: 40 mm
Forgórész tehetetlenségi nyomatéka: 12,68 kg.cm²
Maximális radiális erő Fr: 1680 N (3000 rpm esetén), 1930 N (2000 rpm esetén), 2430 N (1000 rpm esetén)
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Teljes hossz: 272,5 mm
Központosító gallér átmérője: 130 mm
Központosító gallér mélysége: 3,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 11 mm
Rögzítő furatok körátmérője: 165 mm
Motor perem mérete: 140 mm
Motorstackok száma: 2
Visszacsatolás és védettség
Visszacsatolás típusa: Single turn SinCos Hiperface
Sebesség visszacsatolás felbontása: 131072 pont/fordulat
Szöghibapont: 1,4°
IP védettségi fokozat: IP50 szabványos
Tartófék: Nincs
Csatlakoztatás és kompatibilitás
Rögzítési támogatás: Nemzetközi szabványos perem
Elektromos csatlakozás: Elforgatható derékszögű csatlakozók
Termék kompatibilitás: LXM05AD42M3X, LXM05BD42M3X, LXM05CD42M3X (200...240 V háromfázisú), LXM32.D72N4
Tartomány kompatibilitás: Lexium 05, Lexium 32
