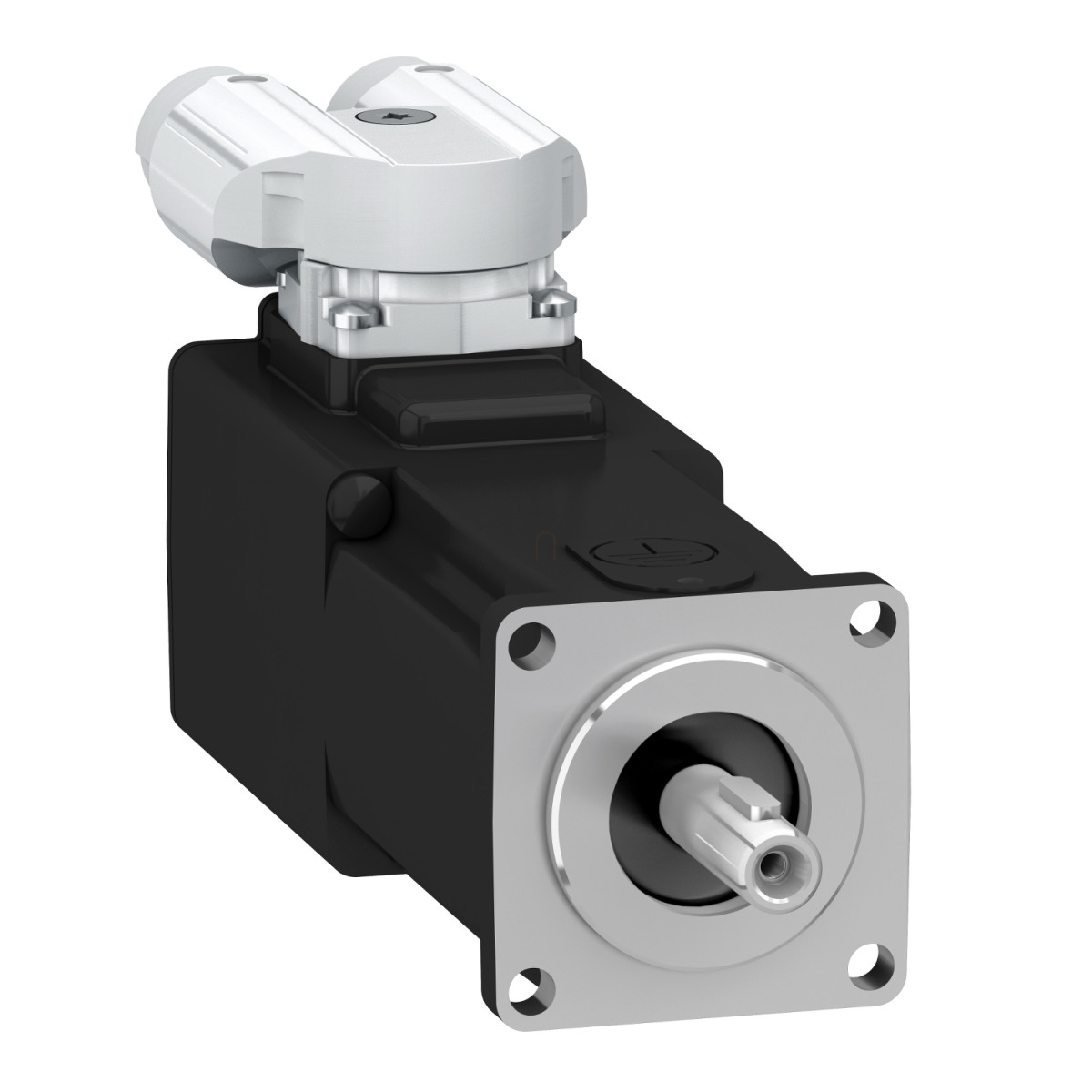

A Schneider Electric BSH0402P36F2A szervomotor a Lexium 32 motorcsalád része, amely kompakt kialakításával és kiváló teljesítményjellemzőivel tűnik ki a piacon. Ez a 40 mm-es karimájú motor ideális választás olyan alkalmazásokhoz, ahol szükség van a precíz pozicionálásra, pontos sebességszabályozásra és kiváló nyomatékjellemzőkre korlátozott beépítési hely mellett.
A BSH0402P36F2A szervomotor 0,38 Nm folyamatos nyomatékot és 1,37 Nm csúcsnyomatékot biztosít, ami kiválóan alkalmassá teszi kisebb méretű, de nagy pontosságot igénylő automatizálási feladatokhoz. A 9000 rpm névleges fordulatszám lehetővé teszi a motor hatékony működését nagy sebességű alkalmazásokban is. A motor névleges kimeneti teljesítménye 275 W (LXM32.U60N4 hajtással 480 V-on), 289 W (LXM32.U60N4 hajtással 400 V-on), illetve 152 W (LXM32.U45M2 hajtással 230 V-on), így különböző tápellátási környezetekben is optimálisan használható.
A BSH0402P36F2A szervomotor 16 Sincos egyszeres elfordulású visszacsatolással rendelkezik, 32768 pont/fordulat felbontással, ami biztosítja a rendkívüli pozicionálási pontosságot. A motor IP65-ös védettségi fokozata lehetővé teszi a használatot olyan környezetekben is, ahol por és nedvesség jelenléte előfordulhat. Az integrált fék (0,4 Nm tartónyomatékkal) további biztonságot nyújt a motor leállítására és pozícióban tartására áramkimaradás esetén is. A reteszelt tengely (8 mm átmérőjű, 25 mm hosszú, 12 mm reteszszélességű) megbízható erőátvitelt biztosít.
A motor műszaki paramétereihez tartozik még a 0,26 Nm/A nyomatékállandó 120 °C-on, 18 V/krpm ellenelektromágneses erő állandó 20 °C-on, 11,6 Ohm állórész-ellenállás és 6,4 mH állórész-induktivitás. A motor forgórész tehetetlenségi nyomatéka 0,0588 kg·cm², ami gyors indítást és megállást tesz lehetővé. A természetes konvekciós hűtés egyszerűsíti a beépítést, mivel nincs szükség kiegészítő hűtőrendszerre. A motor teljes hossza 119,4 mm, nemzetközi szabvány szerinti karimával rendelkezik, és forgatható derékszögű csatlakozókkal van ellátva az elektromos bekötés megkönnyítésére. Az 5 pólusú motor 0,08° szöghiba-pontossággal működik, ami kiváló a precíziós alkalmazásokhoz.
Schneider Electric Lexium 32 - BSH0402P36F2A -BSH szervomotor, 40 mm, max 275 W, 0,38 Nm, IP65, retesszel, fékkel, 32 szervohajtáshoz műszaki adatok
Főbb jellemzők
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 10000 rpm
Folyamatos nyomaték: 0.38 N.m LXM32.U60N4 esetén 1.5 A, 480 V, háromfázisú tápellátással
0.38 N.m LXM32.U60N4 esetén 1.5 A, 400 V, háromfázisú tápellátással
0.38 N.m LXM32.U45M2 esetén 1.5 A, 230 V, egyfázisú tápellátással
Csúcsnyomaték: 1.37 N.m LXM32.U60N4 esetén 1.5 A, 480 V, háromfázisú tápellátással
1.37 N.m LXM32.U60N4 esetén 1.5 A, 400 V, háromfázisú tápellátással
1.37 N.m LXM32.U45M2 esetén 1.5 A, 230 V, egyfázisú tápellátással
Névleges kimeneti teljesítmény: 275 W LXM32.U60N4 esetén 1.5 A, 480 V, háromfázisú tápellátással
289 W LXM32.U60N4 esetén 1.5 A, 400 V, háromfázisú tápellátással
152 W LXM32.U45M2 esetén 1.5 A, 230 V, egyfázisú tápellátással
Névleges nyomaték: 0.292 N.m LXM32.U60N4 esetén 1.5 A, 480 V, háromfázisú tápellátással
0.307 N.m LXM32.U60N4 esetén 1.5 A, 400 V, háromfázisú tápellátással
0.364 N.m LXM32.U45M2 esetén 1.5 A, 230 V, egyfázisú tápellátással
Névleges sebesség: 9000 rpm LXM32.U60N4 esetén 1.5 A, 480 V, háromfázisú tápellátással
9000 rpm LXM32.U60N4 esetén 1.5 A, 400 V, háromfázisú tápellátással
4000 rpm LXM32.U45M2 esetén 1.5 A, 230 V, egyfázisú tápellátással
Tengely vég: Reteszelt
IP védettségi fokozat: IP65 szabvány
Sebesség-visszacsatolás felbontása: 32768 pont/fordulat
Tartófék: Van
Rögzítő támasz: Nemzetközi szabvány szerinti karima
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Kiegészítő adatok
Kompatibilitási tartomány: Lexium 32
Tápfeszültség max.: 400 V
Hálózati fázisok száma: Háromfázisú
Folyamatos áram: 1.5 A
Maximális folyamatos teljesítmény: 398 W
Maximális áram Irms: 6 A LXM32.U60N4 esetén 480 V-nál
6 A LXM32.U60N4 esetén 400 V-nál
6 A LXM32.U45M2 esetén 230 V-nál
Maximális állandó áram: 1.5 A
Kapcsolási frekvencia: 8 kHz
Második tengely: Második tengely vég nélkül
Tengely átmérő: 8 mm
Tengely hossz: 25 mm
Retesz szélesség: 12 mm
Visszacsatolás típusa: Egyszeres elfordulású SinCos Hiperface
Tartónyomaték: 0.4 N.m tartófék
Motor karima méret: 40 mm
Motor kötegek száma: 2
Nyomaték állandó: 0.26 N.m/A 120 °C-on
Ellenelektromágneses erő állandó: 18 V/krpm 20 °C-on
Motor pólusok száma: 5.0
Forgórész tehetetlenségi nyomatéka: 0.0588 kg.cm²
Állórész ellenállás: 11.6 Ohm 20 °C-on
Állórész induktivitás: 6.4 mH 20 °C-on
Állórész elektromos időállandó: 1.1 ms 20 °C-on
Maximális tengelyirányú erő Fa: 0.2 x Fr
Fék behúzási teljesítmény: 5.8 W
Hűtés típusa: Természetes konvekció
Hossz: 119.4 mm
Központosító gallér átmérő: 30 mm
Központosító gallér mélység: 2.5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 4.5 mm
Rögzítő furatok körátmérője: 46 mm
Méretezési referencia: BSH0402P
Szöghiba pontosság: 0.08°
