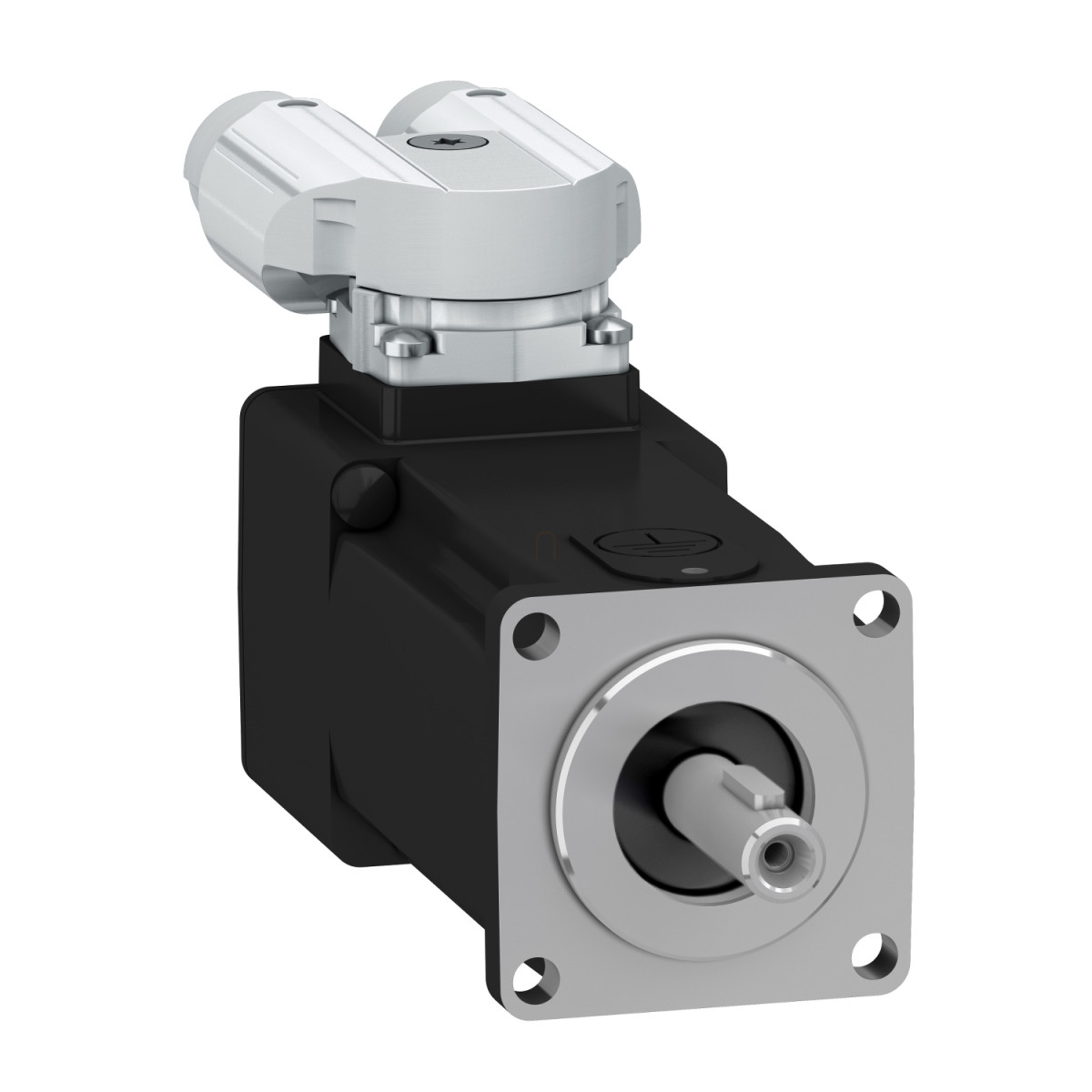

A Schneider Electric Lexium 32 termékcsalád BSH0402P17A2A típusú szervomotorja egy kompakt, nagy teljesítményű meghajtó egység, amely precíz mozgásvezérlési alkalmazásokhoz lett kifejlesztve. Ez a 40 mm-es karimás kivitelben készülő BSH szervomotor tökéletes választás olyan ipari automatizálási feladatokhoz, ahol a pontos pozicionálás, az egyenletes forgás és a megbízható működés alapkövetelmény.
A BSH0402P17A2A motor kiemelkedő műszaki paraméterekkel rendelkezik. Névleges teljesítménye háromfázisú táplálás esetén (400V) 289W, míg egyfázisú táplálás mellett (230V) 152W. A motor folyamatos álló nyomatéka 0,38 Nm, míg csúcs álló nyomatéka ennek több mint háromszorosát is eléri, 1,37 Nm-t biztosítva. A nagy, 9000 rpm névleges fordulatszám és a 10000 rpm maximális mechanikai sebesség gyors működést tesz lehetővé. A motor kiváló dinamikus jellemzőkkel bír, amit a mindössze 0,0419 kg.cm² forgórész tehetetlenségi nyomaték és az 1,1 ms sztátor villamos időállandó is alátámaszt. A forgásirányítás pontosságát a rendkívül magas felbontású, 32768 pont/fordulat x 4096 fordulat sebességvisszacsatolás biztosítja, ami lehetővé teszi a motor rendkívül finom pozicionálását 0,08° szögpontossággal.
A BSH0402P17A2A szervomotor mechanikai kivitele robusztus és sokoldalú. A 8 mm átmérőjű, 25 mm hosszú, reteszes tengelykialakítás biztonságos és csúszásmentes erőátvitelt garantál. A nemzetközi szabvány szerinti perem (40 mm-es karimával, 4 db 4,5 mm-es rögzítőfurattal 46 mm-es körátmérőn) kompatibilitást biztosít a legtöbb ipari alkalmazással. Az elforgatható derékszögű csatlakozók megkönnyítik a kábelezést és lehetővé teszik a rugalmas telepítést különböző beépítési helyzetekben. A motor IP50 szabványos védettségi fokozattal rendelkezik, ami megvédi a belső alkatrészeket a por káros hatásaitól. A természetes konvekciós hűtésnek köszönhetően nincs szükség kiegészítő hűtőrendszerre, ami egyszerűsíti a beépítést és csökkenti a karbantartási igényeket.
Elektromos jellemzőit tekintve a BSH0402P17A2A motor SinCos Hiperface többfordulatú visszacsatolással rendelkezik, ami precíz pozíció- és sebességszabályozást tesz lehetővé. A 0,26 Nm/A nyomaték-állandó, a 18 V/krpm visszaindukált feszültség állandó és a 11,6 Ohm állórész ellenállás (20°C-on) optimális energiahatékonyságot biztosít. A motor 8 kHz-es kapcsolási frekvenciával működik, és a maximális folyamatos árama 1,5A, míg a csúcsáram akár 6A is lehet a Lexium 32 hajtással együtt használva. A motor 3 fázisú, és különböző táplálási konfigurációkkal működtethető: 480V vagy 400V háromfázisú, illetve 230V egyfázisú táplálással. A BSH0402P17A2A motor kiválóan együttműködik a Lexium 32 hajtáscsaláddal, különösen a LXM32.U60N4 és LXM32.U45M2 típusokkal, amelyekkel optimális teljesítményt nyújt.
Schneider Electric Lexium 32 - BSH0402P17A2A -BSH szervomotor, 40 mm, max 275 W, 0,38 Nm, IP50, retesszel, fék nélkül, 32 szervohajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervomotor
Maximum mechanikai sebesség: 10000 rpm
Folyamatos álló nyomaték: 0.38 N.m LXM32.U60N4 esetén 1.5 A, 480 V, háromfázis; 0.38 N.m LXM32.U60N4 esetén 1.5 A, 400 V, háromfázis; 0.38 N.m LXM32.U45M2 esetén 1.5 A, 230 V, egyfázis
Csúcs álló nyomaték: 1.37 N.m LXM32.U60N4 esetén 1.5 A, 480 V, háromfázis; 1.37 N.m LXM32.U60N4 esetén 1.5 A, 400 V, háromfázis; 1.37 N.m LXM32.U45M2 esetén 1.5 A, 230 V, egyfázis
Névleges kimeneti teljesítmény: 275 W LXM32.U60N4 esetén 1.5 A, 480 V, háromfázis; 289 W LXM32.U60N4 esetén 1.5 A, 400 V, háromfázis; 152 W LXM32.U45M2 esetén 1.5 A, 230 V, egyfázis
Névleges nyomaték: 0.292 N.m LXM32.U60N4 esetén 1.5 A, 480 V, háromfázis; 0.307 N.m LXM32.U60N4 esetén 1.5 A, 400 V, háromfázis; 0.364 N.m LXM32.U45M2 esetén 1.5 A, 230 V, egyfázis
Névleges sebesség: 9000 rpm LXM32.U60N4 esetén 1.5 A, 480 V, háromfázis; 9000 rpm LXM32.U60N4 esetén 1.5 A, 400 V, háromfázis; 4000 rpm LXM32.U45M2 esetén 1.5 A, 230 V, egyfázis
Tengely vég: Reteszes
IP védelmi fokozat: IP50 szabvány
Sebességvisszacsatolás felbontása: 32768 pont/fordulat x 4096 fordulat
Tartófék: Nélkül
Szerelési támogatás: Nemzetközi szabvány perem
Elektromos csatlakozás: Elforgatható derékszögű csatlakozók
Kiegészítő adatok
Kompatibilitási tartomány: Lexium 32
Maximális tápfeszültség: 400 V
Hálózati fázisok száma: Háromfázis
Folyamatos álló áram: 1.5 A
Maximális folyamatos teljesítmény: 398 W
Maximális áram Irms: 6 A LXM32.U60N4 esetén 480 V; 6 A LXM32.U60N4 esetén 400 V; 6 A LXM32.U45M2 esetén 230 V
Maximális állandó áram: 1.5 A
Kapcsolási frekvencia: 8 kHz
Második tengely: Második tengely vég nélkül
Tengely átmérő: 8 mm
Tengely hossz: 25 mm
Retesz szélesség: 12 mm
Visszacsatolás típusa: Többfordulatú SinCos Hiperface
Motor karima mérete: 40 mm
Motor stacking száma: 2
Nyomaték állandó: 0.26 N.m/A 120 °C-on
Visszaindukált feszültség állandó: 18 V/krpm 20 °C-on
Motor pólusok száma: 5.0
Forgórész tehetetlenségi nyomaték: 0.0419 kg.cm²
Állórész ellenállás: 11.6 Ohm 20 °C-on
Állórész induktivitás: 6.4 mH 20 °C-on
Állórész villamos időállandó: 1.1 ms 20 °C-on
Maximális tengelyirányú erő Fa: 0.2 x Fr
Hűtés típusa: Természetes konvekció
Hossz: 93.4 mm
Központosító gallér átmérő: 30 mm
Központosító gallér mélység: 2.5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 4.5 mm
Rögzítőfuratok körátmérője: 46 mm
Nettó tömeg: 0.6 kg
Méretezési referencia: BSH0402P
Hálózati fázisok száma: 3
Szögpontosság: 0.08 °
Réz hőmérséklet forró: 120 °C
Mágnes hőmérséklet forró: 100 °C
Mágnes hőmérséklet szobahőmérséklet: 20 °C
