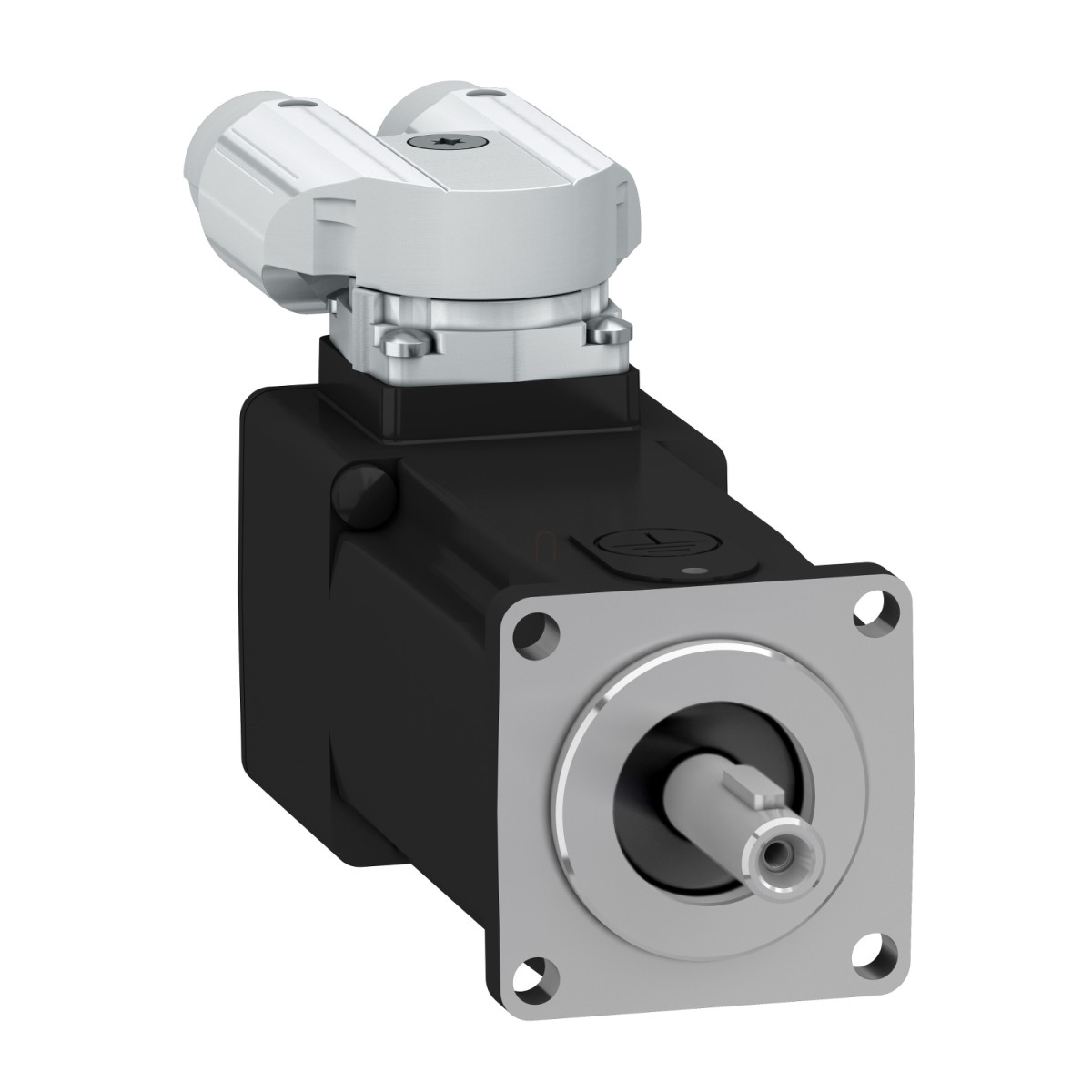

A Schneider Electric Lexium 32 sorozathoz tartozó BSH0402P16A2A szervomotor egy kompakt, nagy teljesítményű meghajtó egység, amely precíziós ipari automatizálási feladatokhoz lett kifejlesztve. A BSH típusú szervomotor 40 mm-es kompakt házméretet kínál, amely ideálissá teszi helytakarékos alkalmazásokhoz, miközben kiváló teljesítményt biztosít.
Ez a szervomotor kimagasló műszaki paraméterekkel rendelkezik. A folyamatos állónyomatéka 0,38 Nm, míg csúcsnyomatéka elérheti az 1,37 Nm-t is, ami többszöröse a névleges értéknek. A névleges fordulatszáma 9000 rpm, maximális mechanikai fordulatszáma pedig 10000 rpm, így gyors pozicionálást és dinamikus mozgásokat tesz lehetővé. A motor névleges kimeneti teljesítménye változó a vezérlőtől függően: három fázisú táplálás esetén 275 W (480 V) vagy 289 W (400 V), míg egyfázisú táplálással 152 W (230 V). Ezek a paraméterek különösen alkalmassá teszik a motort precíziós mozgatási feladatokhoz, ahol fontos a pontos pozicionálás és a gyors reagálás.
A BSH0402P16A2A szervomotor további előnyös tulajdonságokkal is rendelkezik. A motor IP50 védelmi fokozattal bír, ami megfelelő védelmet nyújt por ellen. A tengelyvég reteszes kialakítású, ami biztos erőátvitelt tesz lehetővé. A motor 8 mm átmérőjű és 25 mm hosszú tengellyel rendelkezik, a reteszhorony szélessége 12 mm. A szervomotor visszacsatolása egy egyfordulatos SinCos Hiperface rendszer, amely 32768 pont/fordulat felbontást biztosít, ami rendkívül precíz pozicionálást tesz lehetővé. A motor nemzetközi szabványú karimával szerelhető, és forgatható derékszögű csatlakozókkal van ellátva. A motor méretei kompaktak: teljes hossza 93,4 mm, a motor karimájának mérete 40 mm, és tömege mindössze 0,6 kg.
A BSH0402P16A2A műszaki jellemzői közé tartozik még a 0,26 Nm/A nyomaték állandó (120 °C-on mérve), a 18 V/krpm visszaindukált feszültség állandó (20 °C-on), valamint az 5 póluspár. A motor forgórész tehetetlenségi nyomatéka 0,0419 kg.cm², az állórész ellenállása 11,6 Ohm, az állórész induktivitása 6,4 mH (mindkettő 20 °C-on mérve). A motor természetes konvekcióval hűl, nem tartalmaz féket, és nincs második tengelyvége sem. A BSH szervomotorok kompatibilisek a Lexium 32 hajtásokkal, így teljes megoldást kínálnak az ipari automatizálási feladatokhoz.
Ez a szervomotor különösen alkalmas olyan ipari alkalmazásokhoz, ahol fontos a precíziós mozgásvezérlés, például szerszámgépeknél, csomagológépeknél, anyagmozgató rendszereknél vagy robotikában. A BSH0402P16A2A egyike a Schneider Electric BSH sorozatú szervomotorjainak, amelyek méretük és teljesítményük szerint különböző kategóriákba sorolhatók, így a megfelelő motor választható ki az adott alkalmazáshoz.
Schneider Electric Lexium 32 - BSH0402P16A2A -BSH szervomotor, 40 mm, max 275 W, 0,38 Nm, IP50, retesszel, fék nélkül, 32 szervohajtáshoz műszaki adatok
Főbb jellemzők
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai fordulatszám: 10000 rpm
Folyamatos állónyomaték: 0.38 N.m (LXM32.U60N4 esetén 1.5 A, 480 V, három fázis)
Csúcs állónyomaték: 1.37 N.m (LXM32.U60N4 esetén 1.5 A, 480 V, három fázis)
Névleges kimeneti teljesítmény: 275 W (LXM32.U60N4 esetén 1.5 A, 480 V, három fázis)
Névleges nyomaték: 0.292 N.m (LXM32.U60N4 esetén 1.5 A, 480 V, három fázis)
Névleges fordulatszám: 9000 rpm (LXM32.U60N4 esetén 1.5 A, 480 V, három fázis)
Tengelyvég: Reteszes
IP védelmi fokozat: IP50 szabvány
Fordulatszám visszacsatolás felbontás: 32768 pont/fordulat
Tartófék: Nélkül
Rögzítési támogatás: Nemzetközi szabványos karima
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Kiegészítő adatok
Kompatibilitási tartomány: Lexium 32
Tápfeszültség max: 400 V
Hálózat fázisszáma: Háromfázisú
Folyamatos állóáram: 1.5 A
Maximális folyamatos teljesítmény: 398 W
Maximális áram Irms: 6 A (LXM32.U60N4 esetén 480 V-nál)
Maximális tartós áram: 1.5 A
Kapcsolási frekvencia: 8 kHz
Második tengely: Második tengelyvég nélkül
Mechanikai adatok
Tengely átmérő: 8 mm
Tengely hossz: 25 mm
Retesz szélesség: 12 mm
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Motor karima méret: 40 mm
Motor kötegek száma: 2
Nyomaték állandó: 0.26 N.m/A 120 °C-on
Feszültségállandó: 18 V/krpm 20 °C-on
Motor pólusok száma: 5.0
Forgórész tehetetlenségi nyomatéka: 0.0419 kg.cm²
Állórész ellenállás: 11.6 Ohm 20 °C-on
Állórész induktivitás: 6.4 mH 20 °C-on
Állórész elektromos időállandója: 1.1 ms 20 °C-on
Maximális axiális erő Fa: 0.2 x Fr
Hűtés típusa: Természetes konvekció
Hossz: 93.4 mm
Központosító gallér átmérője: 30 mm
Központosító gallér mélysége: 2.5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 4.5 mm
Rögzítő furatok körosztó átmérője: 46 mm
