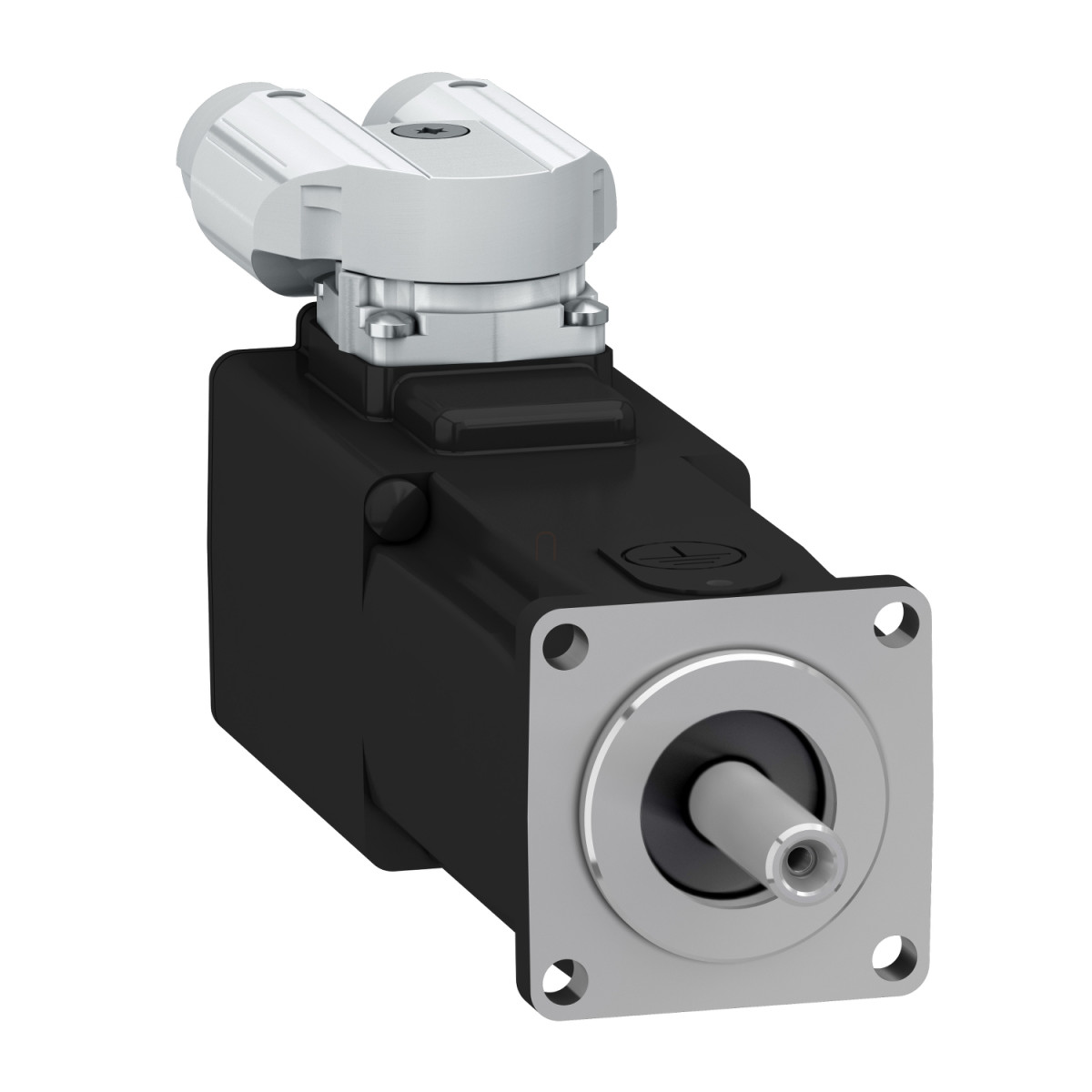

A Schneider Electric Lexium 32 - BSH0402P07F2A egy kompakt és nagyteljesítményű szervomotor, mely ideális választás precíziós mozgásvezérlési alkalmazásokhoz az ipari automatizálás területén. Ez a 40 mm-es karimával rendelkező motor tökéletes megoldást kínál olyan helyzetekben, ahol a pontos pozicionálás és a kiváló dinamikai tulajdonságok alapvető követelmények.
A BSH0402P07F2A szervomotor a Lexium 32 meghajtó családdal való együttműködésre optimalizált, és számos kiemelkedő műszaki paraméterrel rendelkezik. A motor 0,38 Nm folyamatos álló nyomatékkal rendelkezik, miközben csúcsnyomatéka akár 1,37 Nm-t is elérhet. A névleges kimeneti teljesítmény különböző táplálási konfigurációk esetén 152-289 W között mozog, ami sokoldalú alkalmazást tesz lehetővé. A maximális mechanikai fordulatszám 10000 rpm, míg a névleges fordulatszám 9000 rpm háromfázisú, 400/480 V-os táplálás esetén, illetve 4000 rpm egyfázisú, 230 V-os táplálás mellett.
A motor kiváló szabályozási tulajdonságokkal büszkélkedhet, köszönhetően a nagy felbontású, 32768 pont/fordulat × 4096 fordulat sebességvisszacsatolásának, amely SinCos Hiperface Multiturn típusú. A BSH0402P07F2A tartós fékkel rendelkezik, amely 0,4 Nm tartónyomatékot biztosít, növelve a rendszer biztonságát és pozicionálási képességeit. Az IP50 védettségi szinttel rendelkező motor természetes konvekcióval hűthető, és rendelkezik elforgatható derékszögű csatlakozókkal a rugalmas telepítés érdekében.
A BSH0402P07F2A motor részletes műszaki paraméterei között szerepel a 8 mm átmérőjű és 25 mm hosszúságú sima tengely, 0,26 Nm/A nyomatékállandó 120 °C-on, 18 V/krpm ellenelektromos erő állandó 20 °C-on, valamint 11,6 Ohm állórész-ellenállás és 6,4 mH állórész-induktivitás 20 °C-on. A motor 5 pólussal rendelkezik, forgórész-tehetetlensége 0,0588 kg·cm², és állórész villamos időállandója 1,1 ms. A teljes hossza 119,4 mm, tömege mindössze 0,8 kg, ami kompakt kialakítást eredményez. A motor nemzetközi szabványnak megfelelő karimával szerelhető, 4 db 4,5 mm átmérőjű furaton keresztül, amelyek egy 46 mm átmérőjű körön helyezkednek el.
Schneider Electric Lexium 32 - BSH0402P07F2A -BSH szervomotor, 40 mm, max 275 W, 0,38 Nm, IP50, retesz nélkül, fékkel, 32 szervohajtáshoz műszaki adatok
Alapvető adatok
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 10000 rpm
Folyamatos álló nyomaték: 0,38 Nm LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
0,38 Nm LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
0,38 Nm LXM32.U45M2 esetén 1,5 A, 230 V, egyfázisú
Csúcs álló nyomaték: 1,37 Nm LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
1,37 Nm LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
1,37 Nm LXM32.U45M2 esetén 1,5 A, 230 V, egyfázisú
Névleges kimeneti teljesítmény: 275 W LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
289 W LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
152 W LXM32.U45M2 esetén 1,5 A, 230 V, egyfázisú
Névleges nyomaték: 0,292 Nm LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
0,307 Nm LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
0,364 Nm LXM32.U45M2 esetén 1,5 A, 230 V, egyfázisú
Névleges fordulatszám: 9000 rpm LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
9000 rpm LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
4000 rpm LXM32.U45M2 esetén 1,5 A, 230 V, egyfázisú
Fizikai jellemzők
Tengely kialakítása: Sima tengely
IP védettségi fokozat: IP50 standard
Sebesség-visszacsatolás felbontása: 32768 pont/fordulat × 4096 fordulat
Tartófék: Igen
Rögzítési mód: Nemzetközi szabvány karima
Elektromos csatlakozás: Elforgatható derékszögű csatlakozók
Kiegészítő adatok
Kompatibilis család: Lexium 32
Maximális tápfeszültség: 400 V
Hálózat fázisszáma: Háromfázisú
Folyamatos álló áram: 1,5 A
Maximális folyamatos teljesítmény: 398 W
Maximális áram Irms: 6 A LXM32.U60N4 esetén 480 V
6 A LXM32.U60N4 esetén 400 V
6 A LXM32.U45M2 esetén 230 V
Maximális állandó áram: 1,5 A
Kapcsolási frekvencia: 8 kHz
Második tengely: Második tengelyvég nélkül
Részletes műszaki paraméterek
Tengelyátmérő: 8 mm
Tengelyhossz: 25 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Tartónyomaték: 0,4 Nm tartófék
Motor karima mérete: 40 mm
Motorállványok száma: 2
Nyomaték állandó: 0,26 Nm/A 120 °C-on
Ellenelektromos erő állandó: 18 V/krpm 20 °C-on
Motor pólusok száma: 5,0
Forgórész tehetetlensége: 0,0588 kg·cm²
Állórész ellenállás: 11,6 Ohm 20 °C-on
Állórész induktivitás: 6,4 mH 20 °C-on
Állórész villamos időállandója: 1,1 ms 20 °C-on
Maximális axiális erő Fa: 0,2 × Fr
Fék behúzási teljesítménye: 5,8 W
Hűtés típusa: Természetes konvekció
Hossz: 119,4 mm
Központosító gallér átmérője: 30 mm
Központosító gallér mélysége: 2,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 4,5 mm
Rögzítőfuratok körátmérője: 46 mm
Méretezési referencia: BSH0402P
Szöghiba: 0,08°
