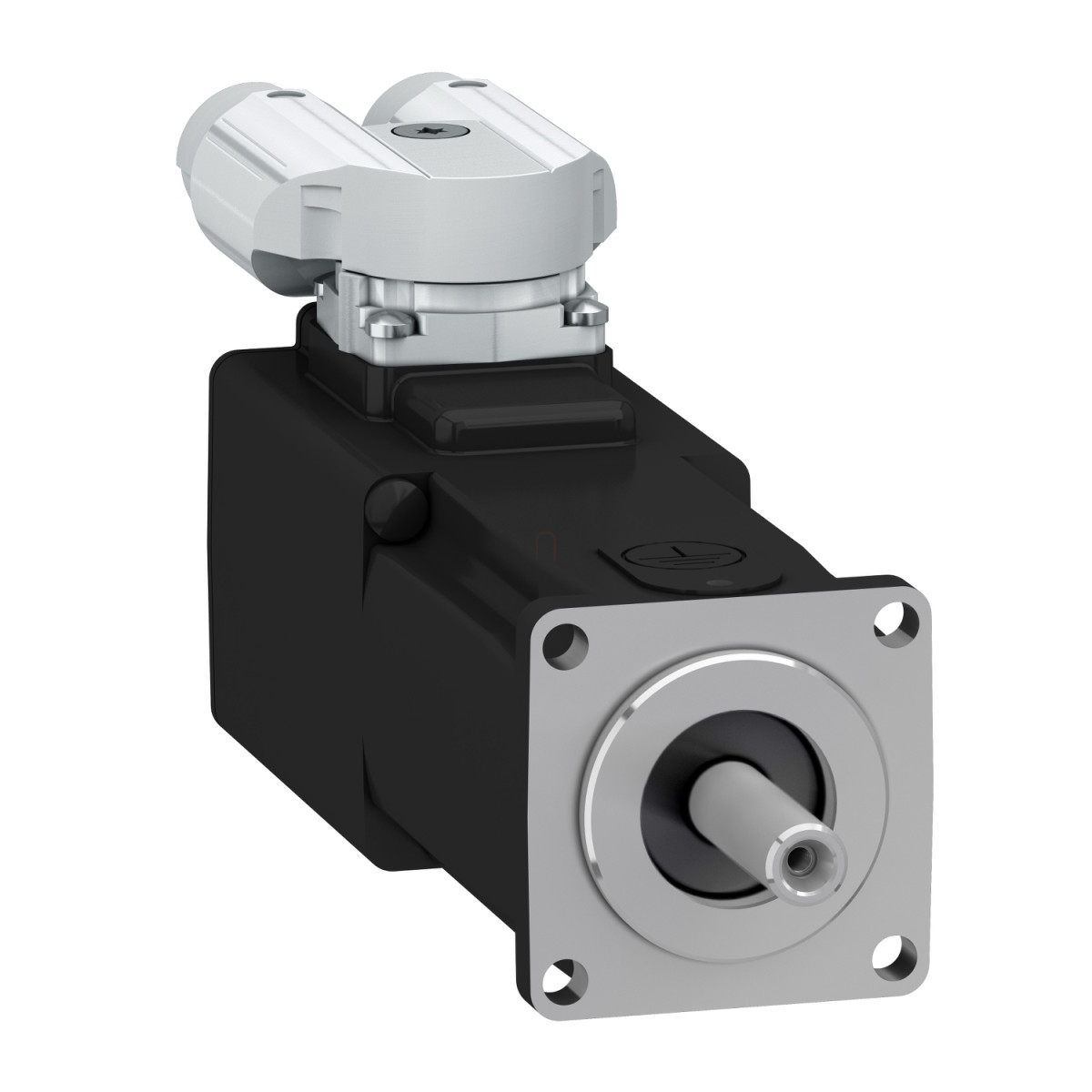

A Schneider Electric BSH0402P06F2A egy kiváló minőségű, precíz vezérlést biztosító szervomotor, amely a Lexium 32 családba tartozik. Ez a kompakt, mindössze 40 mm-es karimával rendelkező motor tökéletes választás olyan automatizálási alkalmazásokhoz, ahol a pontos pozicionálás és a kiváló dinamikus teljesítmény alapvető követelmény. A BSH szervomotor család tagjaként egyesíti a kompakt méreteket és a megbízható teljesítményt, valamint rendelkezik beépített fékkel, amely biztonságos álló helyzetben tartja a tengelyt, amikor nincs tápellátás.
A BSH0402P06F2A szervomotor kiemelkedő műszaki jellemzőkkel büszkélkedhet. Maximális mechanikai fordulatszáma 10000 fordulat/perc, míg névleges fordulatszáma különböző konfiguráció szerint 9000 fordulat/perc három fázisú 400V vagy 480V esetén, illetve 4000 fordulat/perc egyfázisú 230V esetén. Folyamatos állónyomatéka 0,38 Nm, míg csúcs állónyomatéka ennek közel négyszerese: 1,37 Nm. Névleges kimeneti teljesítménye 275W (480V), 289W (400V) vagy 152W (230V) tápfeszültség esetén. A névleges nyomaték értékei 0,292 Nm, 0,307 Nm, illetve 0,364 Nm a különböző tápellátási konfigurációkban. A motor IP50 védettséggel rendelkezik, ami megfelelő védelmet nyújt a por ellen, miközben kompakt kialakítása és nemzetközi szabvány szerinti rögzítése rugalmas beépíthetőséget biztosít.
A BSH0402P06F2A motor 8 mm átmérőjű, 25 mm hosszú sima tengellyel rendelkezik, amely ideális a közvetlen hajtások megvalósításához. A motor visszacsatolási rendszere Single turn SinCos Hiperface technológiát használ, amely 32768 pont/fordulat felbontást biztosít, lehetővé téve a rendkívül pontos pozicionálást és sebesség-szabályozást. A beépített fék tartónyomatéka 0,4 Nm, ami elegendő a legtöbb alkalmazás biztonságos rögzítéséhez. A motor nyomatékállandója 0,26 Nm/A 120°C-on, visszaindukált feszültség állandója 18 V/krpm 20°C-on. A forgórész tehetetlenségi nyomatéka 0,0588 kg.cm², amely gyors gyorsulást és lassulást tesz lehetővé. Az állórész ellenállása 11,6 Ohm, induktivitása 6,4 mH 20°C-on, az elektromos időállandó pedig 1,1 ms, ami gyors áramszabályozási dinamikát eredményez. A motor természetes konvekcióval hűl, így nem igényel külső hűtőrendszert, ami tovább egyszerűsíti a beépítését és csökkenti a rendszer komplexitását.
Schneider Electric Lexium 32 - BSH0402P06F2A -BSH szervomotor, 40 mm, max 275 W, 0,38 Nm, IP50, retesz nélkül, fékkel, 32 szervohajtáshoz műszaki adatok
Általános adatok
Eszköz rövid neve: BSH
Termék vagy alkatrész típusa: Szervomotor
Maximális mechanikai sebesség: 10000 rpm
Folyamatos állónyomaték: 0,38 N.m LXM32.U60N4 esetén 1,5 A, 480 V, három fázis
0,38 N.m LXM32.U60N4 esetén 1,5 A, 400 V, három fázis
0,38 N.m LXM32.U45M2 esetén 1,5 A, 230 V, egyfázis
Csúcs állónyomaték: 1,37 N.m LXM32.U60N4 esetén 1,5 A, 480 V, három fázis
1,37 N.m LXM32.U60N4 esetén 1,5 A, 400 V, három fázis
1,37 N.m LXM32.U45M2 esetén 1,5 A, 230 V, egyfázis
Teljesítmény jellemzők
Névleges kimeneti teljesítmény: 275 W LXM32.U60N4 esetén 1,5 A, 480 V, három fázis
289 W LXM32.U60N4 esetén 1,5 A, 400 V, három fázis
152 W LXM32.U45M2 esetén 1,5 A, 230 V, egyfázis
Névleges nyomaték: 0,292 N.m LXM32.U60N4 esetén 1,5 A, 480 V, három fázis
0,307 N.m LXM32.U60N4 esetén 1,5 A, 400 V, három fázis
0,364 N.m LXM32.U45M2 esetén 1,5 A, 230 V, egyfázis
Névleges sebesség: 9000 rpm LXM32.U60N4 esetén 1,5 A, 480 V, három fázis
9000 rpm LXM32.U60N4 esetén 1,5 A, 400 V, három fázis
4000 rpm LXM32.U45M2 esetén 1,5 A, 230 V, egyfázis
Mechanikai jellemzők
Tengely vég: Sima tengely
Tengely átmérő: 8 mm
Tengely hossz: 25 mm
IP védettségi fokozat: IP50 szabvány
Tartó fék: Van
Fék tartónyomatéka: 0,4 N.m
Fék behúzási teljesítménye: 5,8 W
Rögzítési támogatás: Nemzetközi szabvány karima
Motor karima mérete: 40 mm
Központosító gallér átmérője: 30 mm
Központosító gallér mélysége: 2,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 4,5 mm
Rögzítőfuratok köre: 46 mm
Hossz: 119,4 mm
Elektromos jellemzők
Sebességvisszacsatolás felbontása: 32768 pont/fordulat
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Folyamatos állóáram: 1,5 A
Maximális áram Irms: 6 A LXM32.U60N4 esetén 480 V
6 A LXM32.U60N4 esetén 400 V
6 A LXM32.U45M2 esetén 230 V
Maximális állandó áram: 1,5 A
Kapcsolási frekvencia: 8 kHz
Nyomaték állandó: 0,26 N.m/A 120 °C-on
Ellenelektro-motoros erő állandó: 18 V/krpm 20 °C-on
Állórész ellenállás: 11,6 Ohm 20 °C-on
Állórész induktivitás: 6,4 mH 20 °C-on
Állórész elektromos időállandó: 1,1 ms 20 °C-on
Egyéb jellemzők
Kompatibilitási tartomány: Lexium 32
Motor pólusok száma: 5,0
Motor stack-ek száma: 2
Forgórész tehetetlenségi nyomatéka: 0,0588 kg.cm²
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Szögpozicionálási pontosság: 0,08°
