A Schneider Electric Lexium 32 sorozathoz tartozó BSH0401P06F2A szervomotor egy kompakt, nagy teljesítményű meghajtó egység, amely kifejezetten precíziós ipari alkalmazásokhoz lett tervezve. Ez a 40 mm-es kialakítású szervomotor ideális választás olyan automatizálási rendszerekhez, ahol a pontos pozicionálás és a megbízható teljesítmény elengedhetetlen követelmény.
A BSH0401P06F2A szervomotor kiemelkedő műszaki paraméterekkel rendelkezik. Maximális mechanikai fordulatszáma 10000 rpm, míg névleges sebessége a LXM32.U60N4 vezérlővel párosítva 9000 rpm. A motor folyamatos nyugalmi nyomatéka 0,21 Nm, csúcs nyugalmi nyomatéka pedig eléri a 0,8 Nm-t. Névleges kimeneti teljesítménye a LXM32.U60N4 vezérlővel háromfázisú, 480V vagy 400V tápellátás mellett 166W, míg LXM32.U45M2 vezérlővel egyfázisú, 230V tápellátás esetén 77W. A motor IP50 védettségi fokozattal rendelkezik, ami megfelelő védelmet biztosít szilárd szennyeződések ellen, ugyanakkor a felhasználási környezet kiválasztásánál figyelembe kell venni a vízállóság korlátozottságát.
A BSH0401P06F2A szervomotor számos speciális jellemzővel rendelkezik, amelyek növelik sokoldalúságát és alkalmazhatóságát. Rendelkezik beépített fékkel, amelynek tartó nyomatéka 0,4 Nm, és 5,8W fék behúzási teljesítménnyel működik. A motor sima tengelyvéggel rendelkezik, amelynek átmérője 8 mm, hossza pedig 25 mm. A visszacsatolás egy Single turn SinCos Hiperface rendszer, amely 32768 pont/fordulat felbontást biztosít, így rendkívül pontos pozícionálást tesz lehetővé. A motor forgórész tehetetlensége 0,04 kg.cm², a sztátor ellenállása 17,2 Ohm 20°C-on, induktivitása pedig 7,3 mH ugyanezen a hőmérsékleten. A nyomaték állandó értéke 0,19 Nm/A 120°C-on, míg a visszainduló elektromotoros erő állandó értéke 13,6 V/krpm 20°C-on. A motor 5 pólussal rendelkezik, és természetes konvekcióval hűtött. A motor méretei kompaktak: teljes hossza 99,4 mm, a centrálóperem átmérője 30 mm, a centrálóperem mélysége 2,5 mm. A rögzítőfuratok száma 4, átmérőjük 4,5 mm, és 46 mm-es körön helyezkednek el. A BSH0401P06F2A szervomotorhoz forgatható derékszögű csatlakozók tartoznak az elektromos csatlakozáshoz, és nemzetközi szabványos peremmel rendelkezik a szereléshez.

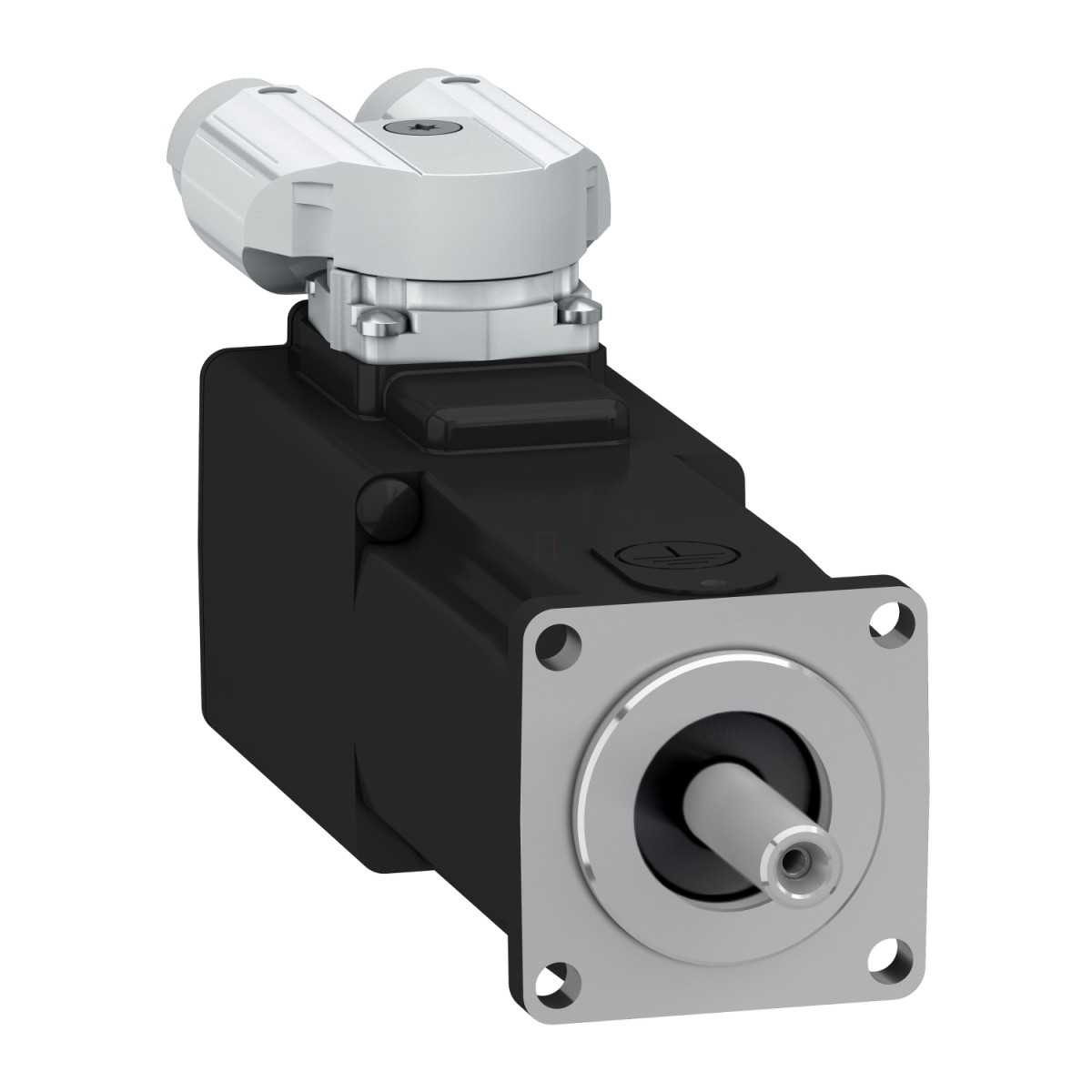

Schneider Electric Lexium 32 - BSH0401P06F2A -BSH szervomotor, 40 mm, max 166 W, 0,21 Nm, IP50, retesz nélkül, fékkel, 32 szervohajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BSH
Termék vagy komponens típus: Szervomotor
Maximális mechanikai sebesség: 10000 rpm
Folyamatos nyugalmi nyomaték: 0,21 Nm LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
Folyamatos nyugalmi nyomaték: 0,21 Nm LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
Folyamatos nyugalmi nyomaték: 0,21 Nm LXM32.U45M2 esetén 1,5 A, 230 V, egyfázisú
Csúcs nyugalmi nyomaték: 0,8 Nm LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
Csúcs nyugalmi nyomaték: 0,8 Nm LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
Csúcs nyugalmi nyomaték: 0,8 Nm LXM32.U45M2 esetén 1,5 A, 230 V, egyfázisú
Névleges kimeneti teljesítmény: 166 W LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
Névleges kimeneti teljesítmény: 166 W LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
Névleges kimeneti teljesítmény: 77 W LXM32.U45M2 esetén 1,5 A, 230 V, egyfázisú
Névleges nyomaték: 0,176 Nm LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
Névleges nyomaték: 0,176 Nm LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
Névleges nyomaték: 0,184 Nm LXM32.U45M2 esetén 1,5 A, 230 V, egyfázisú
Névleges sebesség: 9000 rpm LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
Névleges sebesség: 9000 rpm LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
Névleges sebesség: 4000 rpm LXM32.U45M2 esetén 1,5 A, 230 V, egyfázisú
Tengelyvég: Sima tengely
IP védettségi fokozat: IP50 szabvány
Sebesség visszacsatolás felbontás: 32768 pont/fordulat
Tartófék: Igen
Szerelési támogatás: Nemzetközi szabványos perem
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Kiegészítő adatok
Kompatibilis termékcsalád: Lexium 32
Max tápfeszültség: 400 V
Hálózati fázisok száma: Háromfázisú
Folyamatos nyugalmi áram: 1,12 A
Maximális folyamatos teljesítmény: 220 W
Maximális áramerősség Irms: 4,7 A LXM32.U60N4 esetén 480 V
Maximális áramerősség Irms: 4,7 A LXM32.U60N4 esetén 400 V
Maximális áramerősség Irms: 4,7 A LXM32.U45M2 esetén 230 V
Maximális tartós áram: 1,12 A
Kapcsolási frekvencia: 8 kHz
Második tengely: Nincs második tengelyvég
Mechanikai jellemzők
Tengely átmérő: 8 mm
Tengely hossz: 25 mm
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Tartónyomaték: 0,4 Nm tartófék
Motor perem mérete: 40 mm
Motor kötegek száma: 1
Nyomaték állandó: 0,19 Nm/A 120 °C-on
Visszaható EMF állandó: 13,6 V/krpm 20 °C-on
Motor pólusok száma: 5.0
Forgórész tehetetlenség: 0,04 kg.cm²
Sztátor ellenállás: 17,2 Ohm 20 °C-on
Sztátor induktivitás: 7,3 mH 20 °C-on
Sztátor elektromos időállandó: 0,85 ms 20 °C-on
Maximális axiális erő Fa: 0,2 x Fr
Fék behúzási teljesítmény: 5,8 W
Hűtés típusa: Természetes konvekció
Hosszúság: 99,4 mm
Centrálóperem átmérő: 30 mm
Centrálóperem mélység: 2,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérő: 4,5 mm
Rögzítő furatok köre átmérő: 46 mm
Nettó súly: 0,6 kg
Méretezési referencia: BSH0401P
Szög pontossági hiba: 0,08 °
