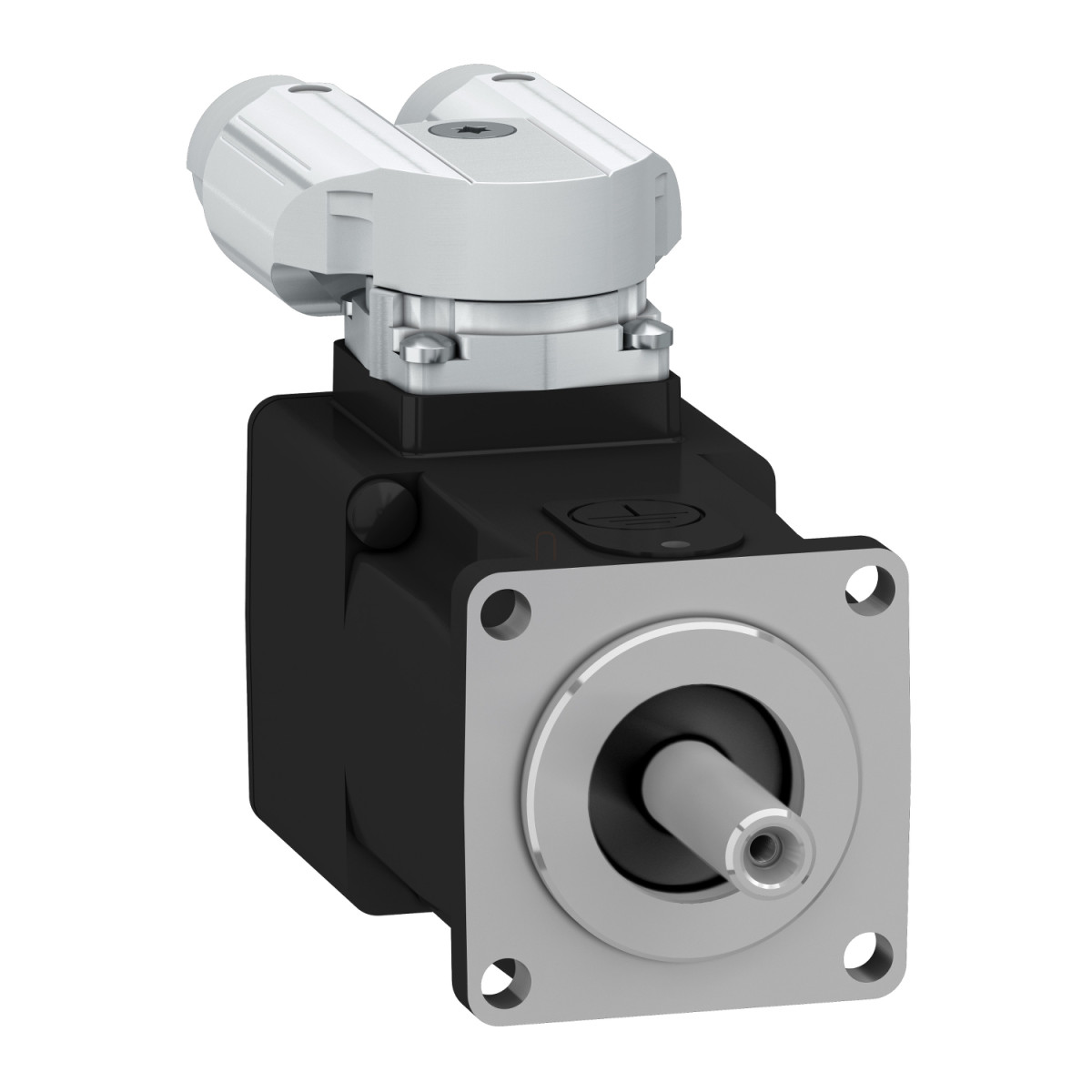

A Schneider Electric BSH0401P06A2A szervomotor a Lexium 32 sorozat kompakt és hatékony megoldása a precíziós pozicionálást és sebességszabályozást igénylő alkalmazásokhoz. Ez a 40 mm-es kivitelű motor kiváló választás olyan automatizálási rendszerekhez, ahol a pontos mozgásvezérlés elsődleges követelmény, miközben a helytakarékosság is fontos szempont.
A BSH0401P06A2A motor 0,21 Nm folyamatos nyomatékot és 0,8 Nm csúcsnyomatékot biztosít, ami ideálissá teszi kisebb terhelésű alkalmazásokhoz. Névlegesen 9000 fordulat/perc sebességgel működik három fázisú táplálás esetén, maximális mechanikai sebessége pedig elérheti a 10000 fordulat/percet. A motor teljesítménye a használt hajtáskombinációtól függően változik: LXM32.U60N4 hajtással 400V vagy 480V háromfázisú táplálás mellett 166W névleges kimeneti teljesítményt biztosít, míg LXM32.U45M2 hajtással 230V egyfázisú táplálás mellett 77W érhető el. Ez a szervomotor különösen alkalmas olyan precíziós berendezésekhez, amelyeknél a dinamikus terhelésváltozások mellett is biztosítani kell a pontos pozicionálást.
A motor technikai specifikációi lenyűgözőek: 8 mm átmérőjű, 25 mm hosszúságú sima tengellyel rendelkezik, egyfordulatos SinCos Hiperface visszacsatolást biztosít 32768 pont/fordulat felbontással, ami rendkívül pontos pozicionálást tesz lehetővé. A 0,08° szöghibával rendelkező rendszer tökéletes választás precíziós alkalmazásokhoz. A motor állandó forgatónyomaték-együtthatója 0,19 Nm/A 120°C-on, visszaindukált feszültsége pedig 13,6 V/krpm 20°C-on. IP50 védettségi osztálya alapszintű por elleni védelmet biztosít, ami zárt ipari környezetben megfelelő működést garantál. A motor természetes légáramlással hűl, nem igényel kényszerített hűtést.
A BSH0401P06A2A szervomotor tervezése során a könnyű integrálhatóságot is szem előtt tartották: nemzetközi szabvány szerinti karimával rendelkezik, elforgatható, derékszögű csatlakozókkal van ellátva, és négy 4,5 mm-es rögzítő furata van, amelyek 46 mm-es körön helyezkednek el. A motor teljes hossza 73,4 mm, centírozó gallér átmérője 30 mm, centírozó gallér mélysége 2,5 mm. A BSH0401P06A2A öt póluspárral rendelkezik, állótekercs ellenállása 17,2 Ohm, induktivitása 7,3 mH 20°C-on, a rotor tehetetlenségi nyomatéka pedig 0,0232 kg·cm². Mindezek a jellemzők együttesen biztosítják a BSH0401P06A2A szervomotor kiváló teljesítményét és megbízhatóságát akár a legigényesebb ipari automatizálási alkalmazásokban is.
Schneider Electric Lexium 32 - BSH0401P06A2A -BSH szervomotor, 40 mm, max 166 W, 0,21 Nm, IP50, retesz nélkül, fék nélkül, 32 szervohajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BSH
Termék vagy összetevő típus: Szervomotor
Maximális mechanikai sebesség: 10000 rpm
Folyamatos leállítási nyomaték: 0,21 N.m LXM32.U60N4 esetén 1,5 A, 480 V, három fázis esetén
0,21 N.m LXM32.U60N4 esetén 1,5 A, 400 V, három fázis esetén
0,21 N.m LXM32.U45M2 esetén 1,5 A, 230 V, egyfázis esetén
Csúcs leállítási nyomaték: 0,8 N.m LXM32.U60N4 esetén 1,5 A, 480 V, három fázis esetén
0,8 N.m LXM32.U60N4 esetén 1,5 A, 400 V, három fázis esetén
0,8 N.m LXM32.U45M2 esetén 1,5 A, 230 V, egyfázis esetén
Névleges kimeneti teljesítmény: 166 W LXM32.U60N4 esetén 1,5 A, 480 V, három fázis esetén
166 W LXM32.U60N4 esetén 1,5 A, 400 V, három fázis esetén
77 W LXM32.U45M2 esetén 1,5 A, 230 V, egyfázis esetén
Névleges nyomaték: 0,176 N.m LXM32.U60N4 esetén 1,5 A, 480 V, három fázis esetén
0,176 N.m LXM32.U60N4 esetén 1,5 A, 400 V, három fázis esetén
0,184 N.m LXM32.U45M2 esetén 1,5 A, 230 V, egyfázis esetén
Névleges fordulatszám: 9000 rpm LXM32.U60N4 esetén 1,5 A, 480 V, három fázis esetén
9000 rpm LXM32.U60N4 esetén 1,5 A, 400 V, három fázis esetén
4000 rpm LXM32.U45M2 esetén 1,5 A, 230 V, egyfázis esetén
Tengelyvég: Sima tengely
IP védettségi fokozat: IP50 szabvány
Fordulatszám-visszacsatolás felbontása: 32768 pont/fordulat
Rögzítőfék: Nélkül
Felszerelési támogatás: Nemzetközi szabvány karima
Elektromos csatlakozás: Elforgatható derékszögű csatlakozók
Kiegészítő adatok
Sorozat kompatibilitás: Lexium 32
Maximális tápfeszültség: 400 V
Hálózati fázisok száma: Három fázis
Folyamatos leállítási áram: 1,12 A
Maximális folyamatos teljesítmény: 220 W
Maximális áram Irms: 4,7 A LXM32.U60N4 esetén 480 V-nál
4,7 A LXM32.U60N4 esetén 400 V-nál
4,7 A LXM32.U45M2 esetén 230 V-nál
Maximális állandó áram: 1,12 A
Kapcsolási frekvencia: 8 kHz
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 8 mm
Tengely hosszúság: 25 mm
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Motor karima mérete: 40 mm
Motor rétegek száma: 1
Forgatónyomaték-állandó: 0,19 N.m/A 120 °C-nál
Visszaindukált feszültség-állandó: 13,6 V/krpm 20 °C-nál
Motor pólusainak száma: 5.0
Rotor tehetetlenségi nyomatéka: 0,0232 kg.cm²
Állótekercs ellenállása: 17,2 Ohm 20 °C-nál
Állótekercs induktivitása: 7,3 mH 20 °C-nál
Állótekercs villamos időállandója: 0,85 ms 20 °C-nál
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Hosszúság: 73,4 mm
Centírozó gallér átmérő: 30 mm
Centírozó gallér mélység: 2,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 4,5 mm
Rögzítő furatok körátmérője: 46 mm
Nettó súly: 0,4 kg
Méretezési referencia: BSH0401P
Szöghiba [szög]: 0,08 °
