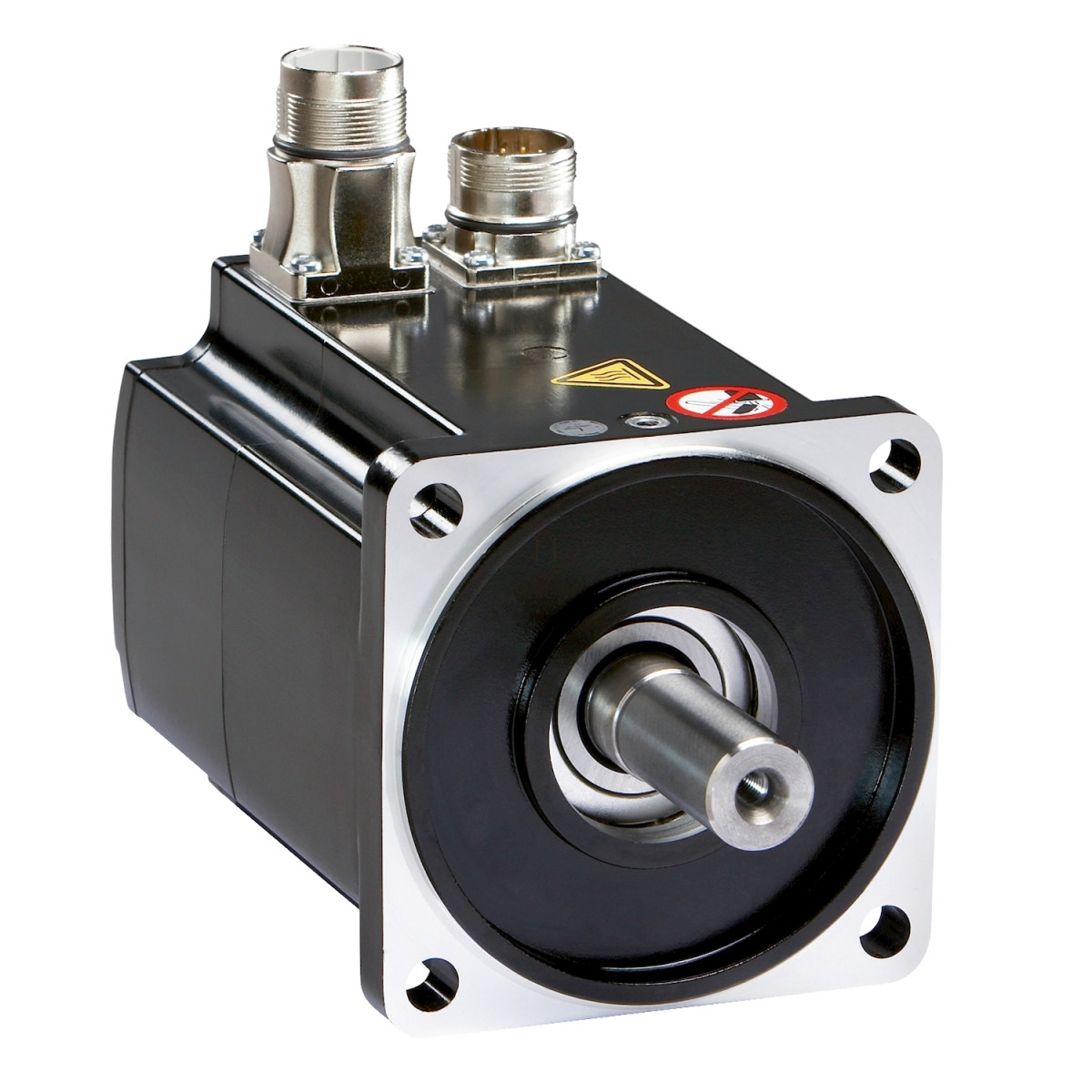

A Schneider Electric Lexium 32 szervomotor sorozatának kiemelkedő tagja a BMH2052P11F2A szervomotor, amely tökéletes megoldást kínál a precíziós mozgásvezérlést igénylő ipari alkalmazásokhoz. Ez a BMH típusú szervomotor a Lexium 32 hajtáscsaláddal való kompatibilitásának köszönhetően könnyen integrálható meglévő automatizálási rendszerekbe, így rugalmas választást biztosít az ipari folyamatok optimalizálásához.
A BMH2052P11F2A szervomotor kiemelkedő műszaki paraméterekkel rendelkezik: 62,5 Nm folyamatos állóhelyzeti nyomatékot és lenyűgöző 170 Nm csúcs állóhelyzeti nyomatékot biztosít, amely lehetővé teszi a nehéz terhelések pontos mozgatását is. A maximális mechanikai fordulatszám 3800 rpm, míg a névleges fordulatszám 1500 rpm. A 6500 W névleges kimeneti teljesítménnyel és 41,6 Nm névleges nyomatékkal ez a szervomotor ideális választás olyan alkalmazásokhoz, ahol kiegyensúlyozott teljesítményre és tartósságra van szükség. A motor LXM32.D72N4 típusú hajtással való kompatibilitása háromfázisú, 400-480 V-os üzemeltetést tesz lehetővé, ami rugalmas telepítési lehetőségeket kínál különböző ipari környezetekben.
A BMH2052P11F2A szervomotor különleges jellemzői közé tartozik az IP54-es védettség, amely megbízható védelmet nyújt a por és a fröccsenő víz ellen, így alkalmassá téve a motort változatos ipari környezetben való alkalmazásra. A motor 131072 pont/fordulat sebességvisszacsatolási felbontást kínál, ami kiemelkedő pozicionálási pontosságot tesz lehetővé. Az integrált tartófékkel rendelkező kivitel (80 Nm tartófék nyomaték) biztosítja a tengely rögzítését tápellátás nélkül is, ami elengedhetetlen függőleges mozgásoknál vagy biztonsági alkalmazásoknál. A nemzetközi szabvány szerinti peremes rögzítés és a reteszelt tengely (38 mm átmérőjű, 80 mm hosszú) különböző szerelési konfigurációkhoz illeszkedik. A 205 mm-es motorperem méret és a 2 motortekercs megfelelő fizikai integrációt tesz lehetővé.
A BMH2052P11F2A motor számos további előnyös tulajdonsággal rendelkezik, mint például a 2,58 Nm/A nyomatékállandó (120°C-on), a 161 V/krpm ellenelektromotoros erő állandó (120°C-on), valamint az 5,0 motorpólus. A 145 kg×cm² forgórész tehetetlenségi nyomatéka, a 0,3 Ohm állórész ellenállás (20°C-on) és a 2,8 mH állórész induktivitás (20°C-on) ideális dinamikus teljesítményt biztosít. A motor természetes konvekciós hűtéssel rendelkezik, teljes hossza 454,5 mm. A központosító gallér átmérője 180 mm, mélysége 4 mm. A szerelőfuratok száma 4, átmérőjük 14 mm, körátmérőjük 215 mm. A motor nettó tömege 48,9 kg. A BMH2052P11F2A szervomotor forgatható derékszögű csatlakozókkal rendelkezik, ami tovább növeli a telepítési rugalmasságot. A motor Single turn SinCos Hiperface visszacsatolási típussal rendelkezik, ami pontos pozíció- és sebességszabályozást tesz lehetővé különböző alkalmazásokban.
Schneider Electric Lexium 32 - BMH2052P11F2A -BMH szervomotor, 205 mm, max 6500 W, max 3800 rpm, 62,5 Nm, IP54, retesszel, 32 hajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BMH
Termék vagy alkatrész típusa: Szervomotor
Maximális mechanikai fordulatszám: 3800 rpm
Folyamatos állóhelyzeti nyomaték: 62,5 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú
Csúcs állóhelyzeti nyomaték: 170 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú
Névleges kimeneti teljesítmény: 6500 W LXM32.D72N4 esetén 24 A, 400 V, háromfázisú
Névleges nyomaték: 41,6 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú
Névleges fordulatszám: 1500 rpm LXM32.D72N4 esetén 24 A, 400 V, háromfázisú
Termék kompatibilitás: LXM32.D72N4 400...480 V háromfázisú
Tengelyvég: Reteszelt
IP védettségi fokozat: IP54 szabvány
Sebességvisszacsatolás felbontása: 131072 pont/fordulat
Tartófék: Van
Szerelési támogatás: Nemzetközi szabvány perem
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Kiegészítő jellemzők
Sorozat kompatibilitás: Lexium 32
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázis
Folyamatos állóhelyzeti áram: 24,2 A
Folyamatos teljesítmény: 7,85 W
Maximális áram Irms: 96,8 A LXM32.D72N4 esetén
Maximális tartós áram: 96,8 A
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 38 mm
Tengely hossz: 80 mm
Retesz szélessége: 70 mm
Visszacsatolás típusa: Egyszeres elfordulású SinCos Hiperface
Tartónyomaték: 80 N.m tartófék
Motor peremméret: 205 mm
Motortekercsek száma: 2
Nyomatékállandó: 2,58 N.m/A 120 °C-on
Ellenelektromotoros erő állandó: 161 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Forgórész tehetetlenségi nyomatéka: 145 kg.cm²
Állórész ellenállás: 0,3 Ohm 20 °C-on
Állórész induktivitás: 2,8 mH 20 °C-on
Állórész elektromos időállandó: 18,7 ms 20 °C-on
Maximális sugárirányú erő Fr: 4200 N 1000 rpm-nél, 3330 N 2000 rpm-nél, 2910 N 3000 rpm-nél
Maximális tengelyirányú erő Fa: 0,2 x Fr
Fék behúzási teljesítmény: 40 W
Hűtés típusa: Természetes konvekció
Hossz: 454,5 mm
Központosító gallér átmérő: 180 mm
Központosító gallér mélység: 4 mm
Szerelőfuratok száma: 4
Szerelőfuratok átmérője: 14 mm
Szerelőfuratok körátmérője: 215 mm
Nettó tömeg: 48,9 kg
Méretezési hivatkozás: BMH2052P
Szögpontossági hiba: 1,4 °
