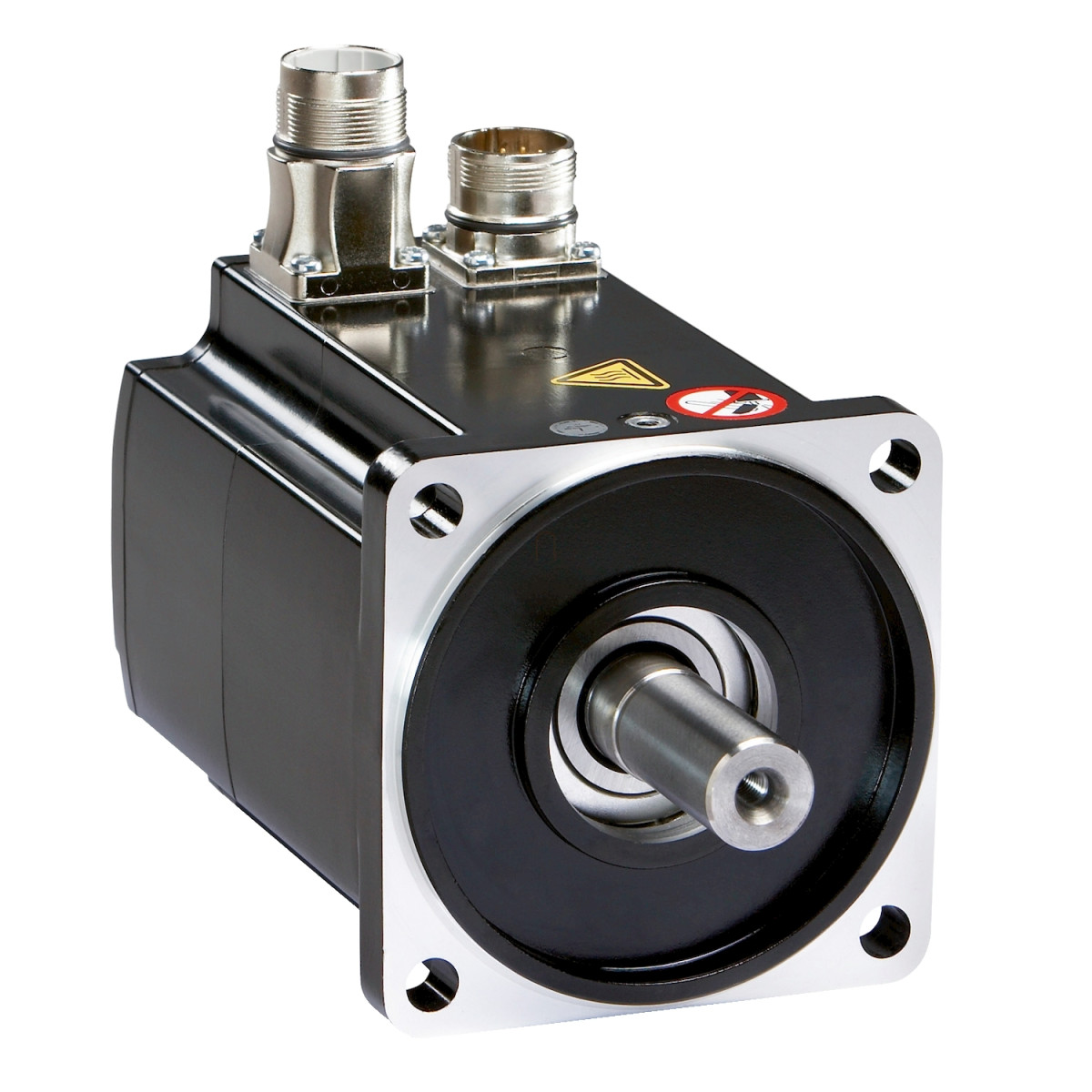

Schneider Electric Lexium 32 - BMH2052P01A2A - BMH szervomotor, 205 mm, max 6500 W, max 3800 rpm, 62,5 Nm, IP54, retesz nélkül, 32 hajtáshoz

Szélesség méret: 310 mm

Hosszúság méret: 730 mm

Magasság méret: 360 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium 32 - BMH2052P01A2A - BMH szervomotor, 205 mm, max 6500 W, max 3800 rpm, 62,5 Nm, IP54, retesz nélkül, 32 hajtáshoz

Name: Schneider Electric Lexium 32 - BMH2052P01A2A - BMH szervomotor, 205 mm, max 6500 W, max 3800 rpm, 62,5 Nm, IP54, retesz nélkül, 32 hajtáshoz
Brand: Schneider Electric
SKU: 3606485201849
Price: 1687694 HUF
Availability: InStock

1 687 694 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Elektromotor

Schneider Electric Lexium 32

A Schneider Electric BMH2052P01A2A szervomotor a Lexium 32 termékcsalád kiváló minőségű eleme, amely kiemelkedő teljesítményt és megbízhatóságot kínál az ipari automatizálási feladatokhoz. Ez a nagy teljesítményű motor tökéletes választás a precíziós pozicionálást igénylő alkalmazásokhoz, különösen ahol magas nyomaték és pontos mozgásvezérlés szükséges.

A BMH2052P01A2A szervomotor 62,5 Nm folyamatos pangó nyomatékot biztosít, miközben a csúcs pangó nyomatéka eléri a 170 Nm-t. Maximális mechanikai sebessége 3800 rpm, míg névleges sebessége 1500 rpm. A motor névleges kimeneti teljesítménye 6500 W, ami kiváló erőforrást jelent az igényes ipari alkalmazásokhoz. A motor tökéletesen kompatibilis a LXM32.D72N4 típusú hajtással 400-480 V-os háromfázisú táplálás esetén. A nagy pontosságú pozícionálást a 131072 pont/fordulat felbontású sebességvisszacsatolás biztosítja, ami rendkívüli precizitást tesz lehetővé.

A BMH2052P01A2A műszaki specifikációi között szerepel az IP54-es védettségi fokozat, amely hatékony védelmet nyújt a por és fröccsenő víz ellen. A motor sima tengelyvéggel rendelkezik, tengelyátmérője 38 mm, tengelyhosszúsága pedig 80 mm. A 205 mm-es motorflancs méret nemzetközi szabványnak megfelelő rögzítést tesz lehetővé. A visszacsatolás típusa egykörös SinCos Hiperface, amely pontos pozícionálást és sebességszabályozást biztosít. A motort természetes konvekciós hűtéssel látták el, ami optimális hőmérsékletet biztosít működés közben. A motor két motorstackkel rendelkezik és 5 motorpólussal van kialakítva.

További fontos műszaki jellemzők közé tartozik a 2,58 N.m/A nyomatékállandó és a 161 V/krpm ellenelektromos erőállandó (120 °C-on mérve). A motor rotorjának tehetetlenségi nyomatéka 129 kg·cm². A motor állórészének ellenállása 0,3 Ohm, induktivitása 2,8 mH (mindkettő 20 °C-on mérve), az állórész villamos időállandója pedig 18,7 ms. A BMH2052P01A2A maximális radiális erőfelvevő képessége 4200 N 1000 rpm-nél, 3330 N 2000 rpm-nél és 2910 N 3000 rpm-nél, míg a maximális axiális erő a radiális erő 0,2-szerese.

Schneider Electric Lexium 32 - BMH2052P01A2A -BMH szervomotor, 205 mm, max 6500 W, max 3800 rpm, 62,5 Nm, IP54, retesz nélkül, 32 hajtáshoz műszaki adatok

Alapvető jellemzők

Eszköz rövid neve: BMH

Termék vagy alkatrész típusa: Szervomotor

Maximális mechanikai sebesség: 3800 rpm

Folyamatos pangó nyomaték: 62,5 N.m (LXM32.D72N4 esetén 24 A, 400 V, háromfázis)

Folyamatos pangó nyomaték: 62,5 N.m (LXM32.D72N4 esetén 24 A, 480 V, háromfázis)

Csúcs pangó nyomaték: 170 N.m (LXM32.D72N4 esetén 24 A, 400 V, háromfázis)

Csúcs pangó nyomaték: 170 N.m (LXM32.D72N4 esetén 24 A, 480 V, háromfázis)

Névleges kimeneti teljesítmény: 6500 W (LXM32.D72N4 esetén 24 A, 400 V, háromfázis)

Névleges kimeneti teljesítmény: 6500 W (LXM32.D72N4 esetén 24 A, 480 V, háromfázis)

Névleges nyomaték: 41,6 N.m (LXM32.D72N4 esetén 24 A, 400 V, háromfázis)

Névleges nyomaték: 41,6 N.m (LXM32.D72N4 esetén 24 A, 480 V, háromfázis)

Névleges sebesség: 1500 rpm (LXM32.D72N4 esetén 24 A, 400 V, háromfázis)

Névleges sebesség: 1500 rpm (LXM32.D72N4 esetén 24 A, 480 V, háromfázis)

Termék kompatibilitás: LXM32.D72N4 400...480 V háromfázis esetén

Tengelyvég: Sima tengely

IP védettségi fokozat: IP54 szabvány

Sebességvisszacsatolás felbontása: 131072 pont/fordulat

Tartófék: Nélkül

Rögzítési támogatás: Nemzetközi szabvány karima

Elektromos csatlakozás: Forgatható derékszögű csatlakozók

Kiegészítő jellemzők

Választékkompatibilitás: Lexium 32

Névleges tápfeszültség: 480 V

Hálózat fázisainak száma: Háromfázisú

Folyamatos pangó áram: 24,2 A

Folyamatos teljesítmény: 7,85 W

Maximális áram Irms: 96,8 A (LXM32.D72N4 esetén)

Maximális állandó áram: 96,8 A

Második tengely: Második tengelyvég nélkül

Tengely átmérő: 38 mm

Tengely hossz: 80 mm

Visszacsatolás típusa: Egykörös SinCos Hiperface

Motor perem mérete: 205 mm

Motorstack-ek száma: 2

Nyomatékállandó: 2,58 N.m/A 120 °C-on

Ellenelektromos erő állandó: 161 V/krpm 120 °C-on

Motorpólusok száma: 5,0

Rotor tehetetlenségi nyomatéka: 129 kg.cm²

Állórész ellenállás: 0,3 Ohm 20 °C-on

Állórész induktivitás: 2,8 mH 20 °C-on

Állórész villamos időállandó: 18,7 ms 20 °C-on

Maximális radiális erő Fr: 4200 N 1000 rpm-nél

Maximális radiális erő Fr: 3330 N 2000 rpm-nél

Maximális radiális erő Fr: 2910 N 3000 rpm-nél

Maximális axiális erő Fa: 0,2 x Fr

Hűtés típusa: Természetes konvekció

Hosszúság: 405 mm

Központosító gallér átmérője: 180 mm

Központosító gallér mélysége: 4 mm

Rögzítőlyukak száma: 4

Rögzítőlyukak átmérője: 14 mm

Rögzítőlyukak körének átmérője: 215 mm

Nettó tömeg: 44 kg

Méretezési referencia: BMH2052P

Hálózat fázisainak száma: 3

Szöghiba pontossága: 1,4 °

Réz hőmérséklet (meleg): 135 °C

Mágnes hőmérséklet (meleg): 100 °C

Mágnes hőmérséklet (szobahőmérséklet): 20 °C

Termék adatok

Szélesség méret

310 mm

Hosszúság méret

730 mm

Magasság méret

360 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606485201849

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

230

Kivitel

váltakozó áram-szinkron motor

Védettség

egyéb

Pólusszám

Hálózati frekvencia

50/60 Hz

Gyártó/Márka

Schneider Electric

Max. kimeneti feszültség

480 V

Tömeg

54 kg/db

Cikkszám

3606485201849
