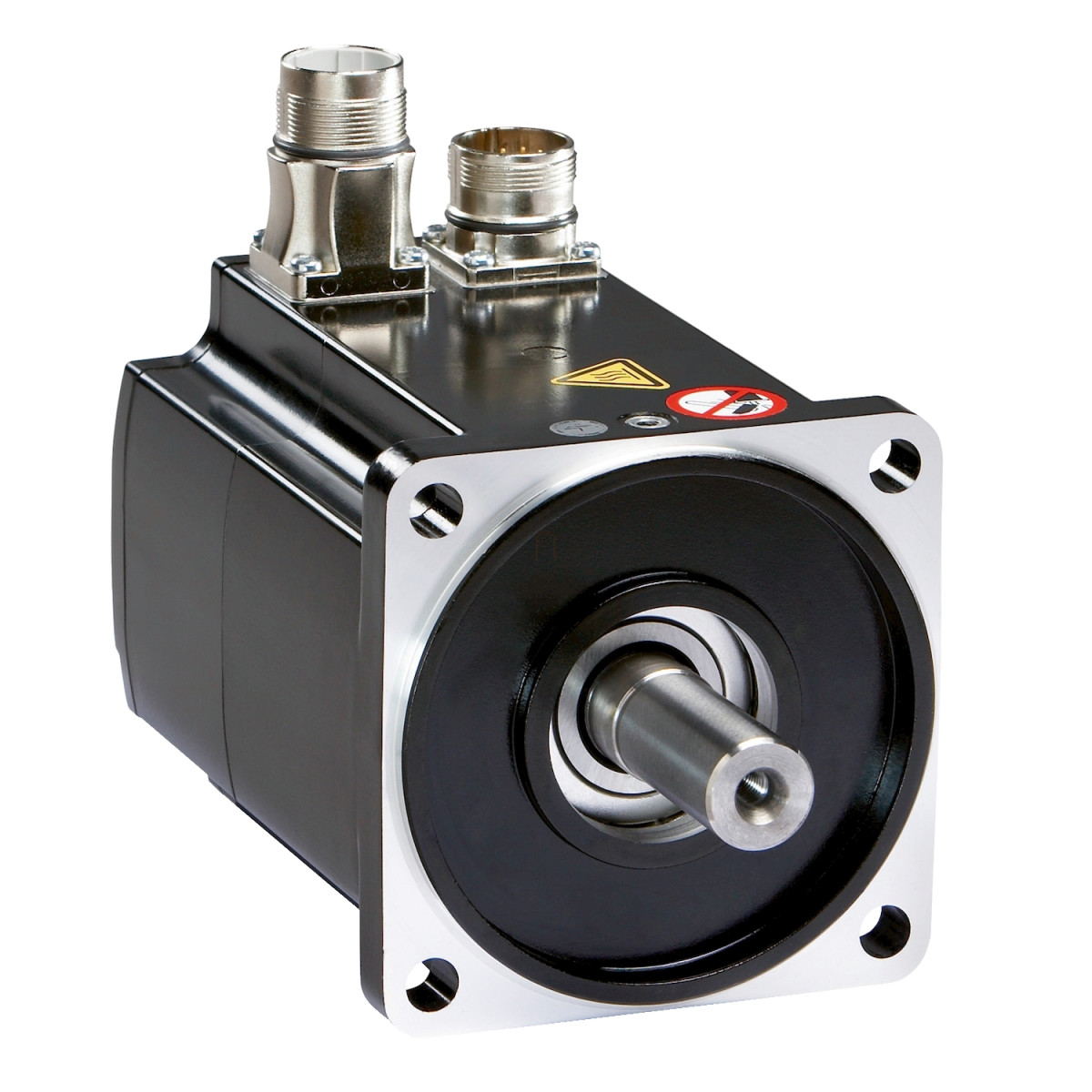

A Schneider Electric Lexium 32 - BMH2051P07A2A szervo motor egy csúcskategóriás ipari meghajtó egység, amely kiváló teljesítményt és precíz pozicionálást biztosít különböző automatizálási feladatokhoz. Ez a BMH sorozatú szervomotor kifejezetten a Lexium 32 hajtásrendszerekkel való együttműködésre lett optimalizálva, így tökéletes választás olyan alkalmazásokhoz, ahol pontos sebesség- és nyomatékszabályozás szükséges.
A BMH2051P07A2A modell 34,4 Nm folyamatos álló nyomatékkal és 103,4 Nm csúcs álló nyomatékkal rendelkezik, ami kiemelkedő erőt biztosít még a legnehezebb alkalmazásokhoz is. A motor maximális mechanikai sebessége 3800 fordulat/perc, míg névleges sebessége 2000 fordulat/perc. Ez a kombinált teljesítmény lehetővé teszi a nagy pontosságú és gyors pozicionálást, miközben elegendő nyomatékot biztosít a nehezebb terhek mozgatásához is. A névleges kimenő teljesítménye 5400 W, ami széles körű ipari alkalmazhatóságot tesz lehetővé.
A motor számos technikai előnnyel rendelkezik: IP54-es védettségi fokozata megbízható működést biztosít por és fröccsenő víz ellen, így ipari környezetben is használható. A visszacsatolási rendszer egy 16 bites multiturn enkóder (32768 pont/fordulat × 4096 fordulat), ami rendkívül pontos pozicionálást tesz lehetővé. A tengelykapcsolat sima tengelyes kivitelben készül, mérete 38 mm átmérő és 80 mm hosszúság. A motor természetes konvekcióval hűl, ami egyszerűsíti a telepítést. Az elektromos csatlakozás forgatható derékszögű csatlakozókkal történik, ami nagy rugalmasságot biztosít a kábelezés során. A BMH2051P07A2A modell fékezőrendszer nélkül kerül kialakításra, ami bizonyos alkalmazásoknál előnyös lehet.
A motor műszaki paraméterei között megtalálható a 1,6 N.m/A nyomaték állandó, 104 V/krpm visszaindukált feszültség állandó (120 °C-on), valamint 0,3 Ohm állórész ellenállás és 2,95 mH állórész induktivitás (20 °C-on). A rotor tehetetlensége 71,4 kg.cm², ami a dinamikus alkalmazásoknál fontos jellemző. A motor 5 pólussal rendelkezik, és az állórész elektromos időállandója 19,7 ms. A maximális radiális erő terhelés sebességfüggő: 3730 N 1000 fordulat/percnél, 2960 N 2000 fordulat/percnél, és 2580 N 3000 fordulat/percnél. Az axiális erő maximuma a radiális erő 0,2-szerese lehet. A motor tömege 33 kg, hossza 321 mm, a motor perem mérete 205 mm, és a központosító gallér átmérője 180 mm (4 mm mélységgel). A rögzítést 4 db 14 mm-es furat biztosítja, melyek 215 mm-es körön helyezkednek el.
Schneider Electric Lexium 32 - BMH2051P07A2A -BMH szervomotor, 205 mm, max 5500 W, max 3800 rpm, 34,4 Nm, IP54, retesz nélkül, 32 hajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervo motor
Maximális mechanikai sebesség: 3800 fordulat/perc
Folyamatos álló nyomaték: 34,4 N.m (LXM32.D72N4 esetén 24 A, 400 V, háromfázisú)
Csúcs álló nyomaték: 103,4 N.m (LXM32.D72N4 esetén 24 A, 400 V, háromfázisú)
Névleges kimeneti teljesítmény: 5400 W (LXM32.D72N4 esetén 24 A, 400 V, háromfázisú)
Névleges nyomaték: 25,8 N.m (LXM32.D72N4 esetén 24 A, 400 V, háromfázisú)
Névleges sebesség: 2000 fordulat/perc (LXM32.D72N4 esetén 24 A, 400 V, háromfázisú)
Termékkompatibitás: LXM32.D72N4 400...480 V háromfázisú
Tengelyvég: Sima tengely
IP védettségi fokozat: IP54 standard
Sebesség visszacsatolás felbontása: 32768 pont/fordulat × 4096 fordulat
Tartófék: Nélküli
Rögzítési támogatás: Nemzetközi standard perem
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Kiegészítő adatok
Kompatibilitási tartomány: Lexium 32
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos álló áram: 21,5 A
Folyamatos teljesítmény: 6,8 W
Maximális áramerősség: 78,1 A (LXM32.D72N4 esetén)
Maximális tartós áram: 78,1 A
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 38 mm
Tengely hossza: 80 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Motor perem mérete: 205 mm
Motor elemek száma: 1
Nyomaték állandó: 1,6 N.m/A
Visszaindukált feszültség állandó: 104 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Rotor tehetetlenség: 71,4 kg.cm²
Állórész ellenállás: 0,3 Ohm 20 °C-on
Állórész induktivitás: 2,95 mH 20 °C-on
Állórész elektromos időállandó: 19,7 ms 20 °C-on
Maximális radiális erő Fr: 3730 N 1000 fordulat/percnél, 2960 N 2000 fordulat/percnél, 2580 N 3000 fordulat/percnél
Maximális axiális erő Fa: 0.2 x Fr
Hűtés típusa: Természetes konvekció
Hossz: 321 mm
Központosító gallér átmérő: 180 mm
Központosító gallér mélység: 4 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 14 mm
Rögzítő furatok körátmérője: 215 mm
Nettó tömeg: 33 kg
Méretezési referencia: BMH2051P
Hálózati fázisok száma: 3
Szöghiba pontosság: 4,8 °
Réz hőmérséklet: 135 °C
Mágnes forró hőmérséklet: 100 °C
Mágnes szobahőmérséklet: 20 °C
