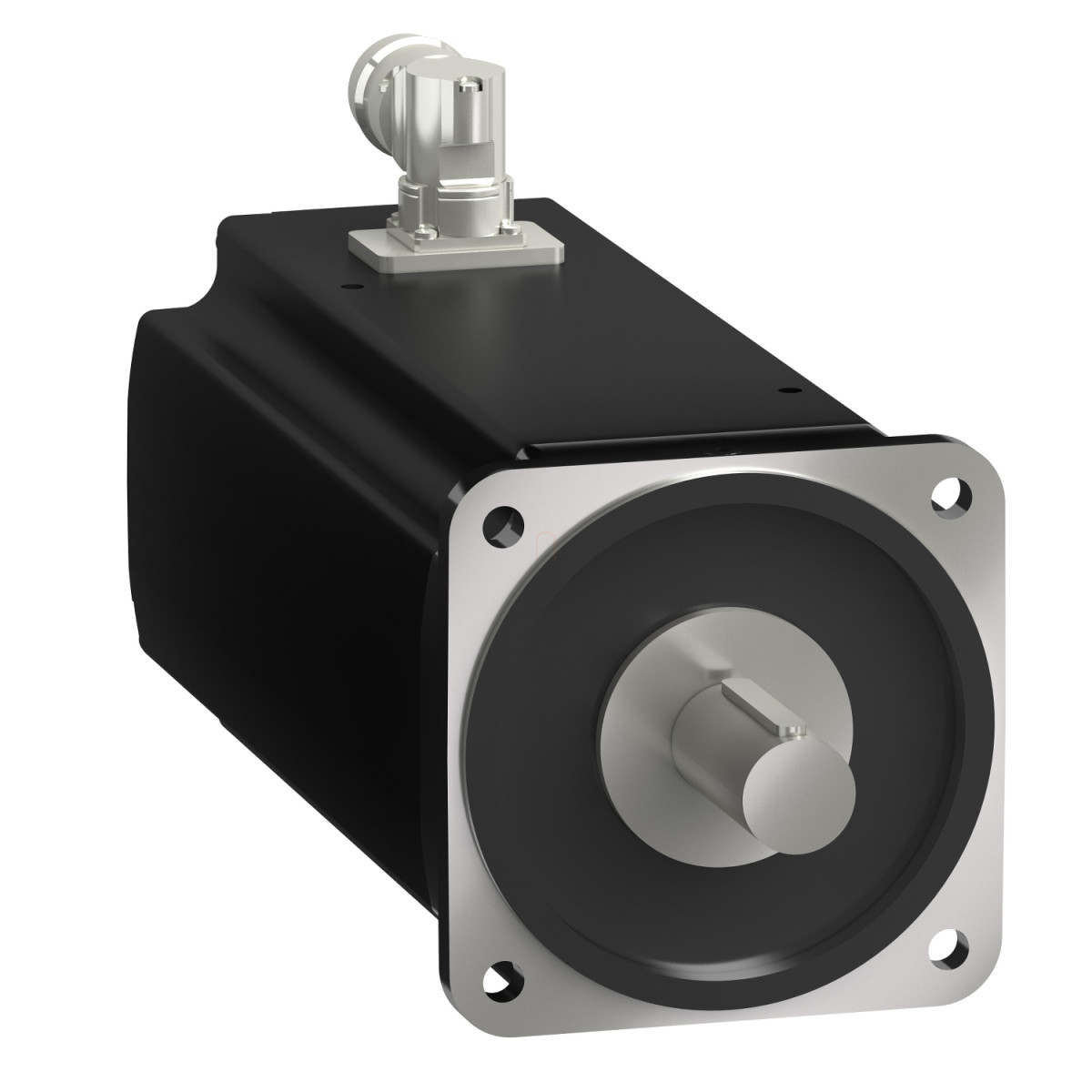

A Schneider Electric BMH1904P31F2A szervomotorja a Lexium 32 sorozat kiemelkedő teljesítményű tagja, amely maximális hatékonyságot és precíz működést biztosít az ipari alkalmazások széles skálájában. Ez a nagyteljesítményű motor 100 Nm folyamatos álló nyomatékot és 230 Nm csúcs álló nyomatékot képes biztosítani, ami ideális választássá teszi olyan alkalmazásokhoz, ahol jelentős erőkifejtésre és pontos vezérlésre van szükség.
A BMH1904P31F2A szervomotor maximális mechanikai fordulatszáma 3000 rpm, névleges fordulatszáma pedig 2000 rpm, ami széles működési tartományt biztosít különböző felhasználási területeken. A 16000 W névleges kimeneti teljesítményével hatékonyan képes kiszolgálni a legigényesebb ipari folyamatokat is. A reteszes tengelykialakítás biztosítja a stabil erőátvitelt, a beépített fék pedig 80 Nm tartó nyomatékot biztosít, ami elengedhetetlen a pontos pozicionálási feladatokhoz és a biztonságos üzemeltetéshez.
A motor IP65 szabványos védelemmel rendelkezik, ami kiváló por- és nedvességállóságot jelent, így megbízhatóan működik még nehéz környezeti körülmények között is. Ventilátor modullal szerelve IP20 védelmi szint érhető el. A sebességvisszacsatolás felbontása kiemelkedően magas, 131072 pont/fordulat, ami rendkívül precíz pozicionálást tesz lehetővé. A visszacsatolási típus egyszeri fordulatú SinCos Hiperface, ami a modern ipari vezérlőrendszerekkel való tökéletes integrációt biztosít.
A BMH1904P31F2A műszaki paraméterei kimagaslóak: a 2,5 N.m/A nyomatékállandó 120 °C-on, a 168 V/krpm ellenelektromosmotor-erő állandó, 5,0 motor pólusszám, 298,2 kg.cm² rotor tehetetlenség, 0,16 Ohm állórész ellenállás és 2,37 mH állórész induktivitás 20 °C-on. A motor jelentős mechanikai terhelést is elbír, a maximális radiális erő 3800 N 1000 rpm-nél, míg a maximális axiális erő a radiális erő 0,2-szerese. A 190 mm-es motorkarima és a 4 motortag hozzájárul a stabil működéshez és a hosszú élettartamhoz. A motor teljes hossza 523 mm, a központosító gallér átmérője 180 mm, mélysége 4 mm, a szerelőfuratok átmérője 14 mm, a szerelőfuratok körátmérője pedig 215 mm.
A Schneider Electric BMH1904P31F2A szervomotor kompatibilis a Lexium 32 hajtásokkal, és három fázisú hálózatról üzemeltethető 480 V-os névleges tápfeszültséggel. A 40 A-es folyamatos álló árammal és a 100 A-es maximális áramértékkel a motor képes a legigényesebb alkalmazások kiszolgálására is. Az eszköz nemzetközi szabvány karimával szerelhető és forgatható derékszögű csatlakozókkal rendelkezik, ami megkönnyíti a telepítést különböző beépítési helyzetekben. A 64,2 kg nettó tömegű motor minőségi kivitelezése és robusztus felépítése hosszú távú, megbízható működést biztosít az ipari környezetben.
Schneider Electric Lexium 32 - BMH1904P31F2A -BMH szervomotor, 190 mm, max 9800 W, max 3000 rpm, 100 Nm, IP65, retesszel, 32 hajtáshoz műszaki adatok
Alap adatok
Eszköz rövid neve: BMH
Termék vagy alkatrész típus: Szervomotor
Maximális mechanikai fordulatszám: 3000 rpm
Folyamatos álló nyomaték: 100 N.m LXM32MC10N4 esetén 40 A, 400 V, három fázis mellett
100 N.m LXM32MC10N4 esetén 40 A, 480 V, három fázis mellett
Csúcs álló nyomaték: 230 N.m LXM32MC10N4 esetén 40 A, 400 V, három fázis mellett
230 N.m LXM32MC10N4 esetén 40 A, 480 V, három fázis mellett
Névleges kimeneti teljesítmény: 16000 W LXM32MC10N4 esetén 40 A, 400 V, három fázis mellett
16000 W LXM32MC10N4 esetén 40 A, 480 V, három fázis mellett
Névleges nyomaték: 76.4 N.m LXM32MC10N4 esetén 40 A, 400 V, három fázis mellett
76.4 N.m LXM32MC10N4 esetén 40 A, 480 V, három fázis mellett
Névleges fordulatszám: 2000 rpm LXM32MC10N4 esetén 40 A, 400 V, három fázis mellett
2000 rpm LXM32MC10N4 esetén 40 A, 480 V, három fázis mellett
Tengelyvég: Sima tengely
IP védettségi fokozat: IP65 standard
IP20 ventilátormodullal
Sebességvisszacsatolás felbontása: 131072 pont/fordulat
Tartófék: Van
Szerelési támasz: Nemzetközi szabványos karima
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Kiegészítő adatok
Kompatibilitási tartomány: Lexium 32
Névleges tápfeszültség [Us]: 480 V
Hálózati fázisok száma: Három fázis
Folyamatos álló áram: 40 A
Maximális áramerősség Irms: 100 A LXM32MC10N4 esetén
100 A
Maximális állandó áramerősség: 100 A
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 38 mm
Tengely hossz: 80 mm
Retesz szélesség: 10 mm
Visszacsatolás típusa: Egyszeri fordulatú SinCos Hiperface
Tartó nyomaték: 80 N.m tartófék
Motor karima méret: 190 mm
Motor elemek száma: 4
Nyomaték állandó: 2.5 N.m/A 120 °C-on
Ellenelektromosmotor-erő állandó: 168 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Rotor tehetetlenség: 298.2 kg.cm²
Állórész ellenállás: 0.16 Ohm 20 °C-on
Állórész induktivitás: 2.37 mH 20 °C-on
Állórész elektromos időállandó: 29.6 ms 20 °C-on
Maximális radiális erő Fr: 3800 N 1000 rpm-nél
3700 N 2000 rpm-nél
3600 N 3000 rpm-nél
Maximális axiális erő Fa: 0.2 x Fr
Fék behúzási teljesítmény: 40 W
Hűtés típusa: Ventilátor
Hossz: 523 mm
Központosító gallér átmérő: 180 mm
Központosító gallér mélység: 4 mm
Szerelőfuratok száma: 4
Szerelőfuratok átmérője: 14 mm
Szerelőfuratok körátmérője: 215 mm
Nettó tömeg: 64.2 kg
Méretezési referencia: BMH1904P
Hálózati fázisok száma: 3
Pontossági hiba [szög]: 1.4 °
Réz hőmérséklet forrón: 135 °C
Mágnes hőmérséklet forrón: 130 °C
Mágnes hőmérséklet szobahőmérsékleten: 20 °C
