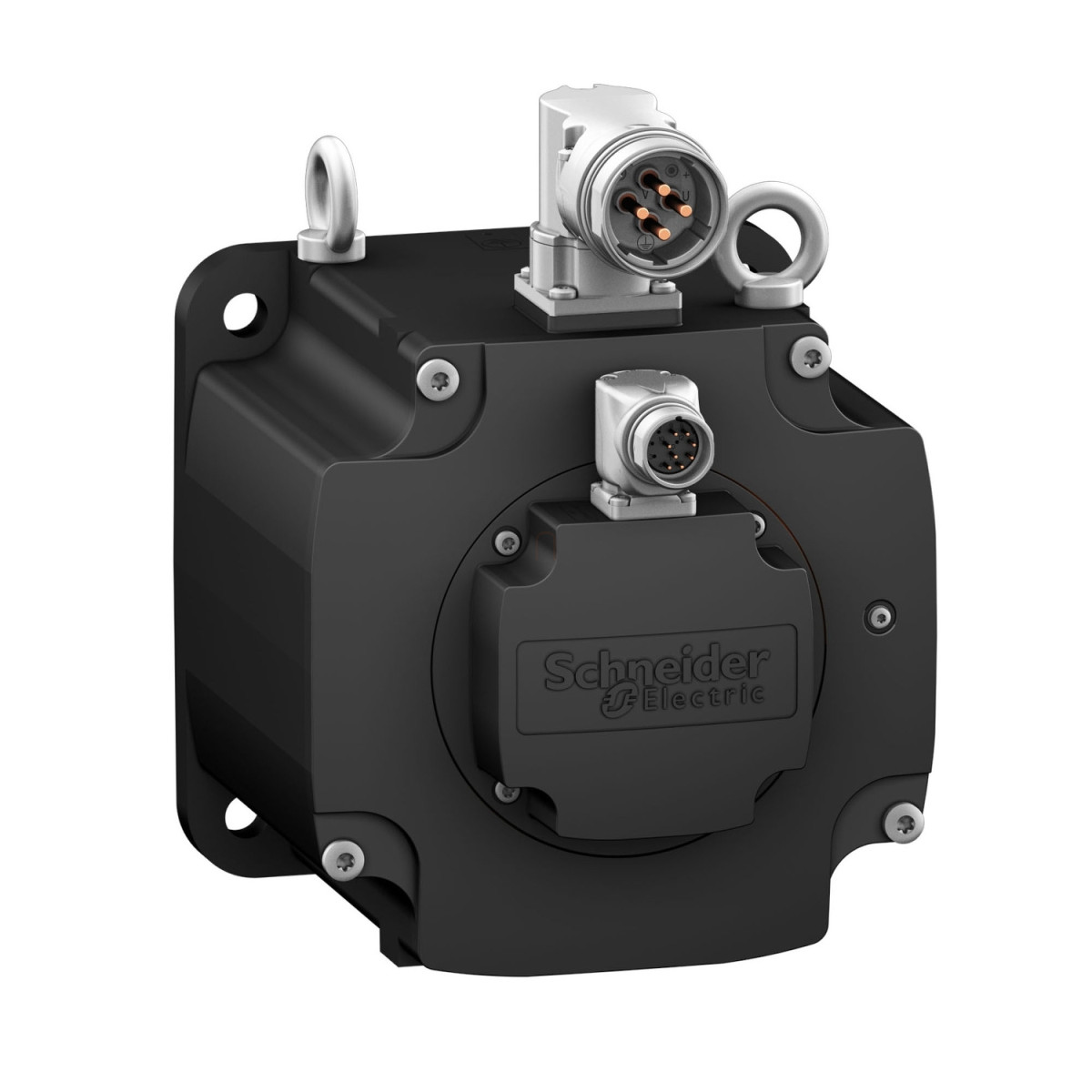

Schneider Electric Lexium 32 - BMH1903P32F2A - BMH szervomotor, 190 mm, max 7750 W, max 3500 rpm, 65 Nm, IP65, retesszel, 32 hajtáshoz

Szélesség méret: 304,8 mm

Hosszúság méret: 800,1 mm

Magasság méret: 393,7 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium 32 - BMH1903P32F2A - BMH szervomotor, 190 mm, max 7750 W, max 3500 rpm, 65 Nm, IP65, retesszel, 32 hajtáshoz

Name: Schneider Electric Lexium 32 - BMH1903P32F2A - BMH szervomotor, 190 mm, max 7750 W, max 3500 rpm, 65 Nm, IP65, retesszel, 32 hajtáshoz
Brand: Schneider Electric
SKU: 3606485266237
Price: 1628566 HUF
Availability: InStock

1 628 566 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Elektromotor

Schneider Electric Lexium 32

A Schneider Electric Lexium 32 szervomotor (BMH1903P32F2A) sorozathoz tartozó BMH típusú szervomotor professzionális ipari alkalmazások számára készült, amely kimagasló teljesítményt, precizitást és megbízhatóságot biztosít. Ez a BMH szervomotor maximálisan 3500 rpm fordulatszámra képes, és különösen alkalmas nagy nyomatékigényű alkalmazásokhoz.

A BMH1903P32F2A modell 65 Nm-es folyamatos nyomatékkal rendelkezik, amikor LXM32MC10N4 meghajtóval használják 40 A áramerősség mellett, 400 V vagy 480 V háromfázisú tápellátás esetén. Csúcsnyomatéka elérheti a 162,7 Nm-t, ami rendkívül erőteljes működést tesz lehetővé rövid időre. Névleges kimeneti teljesítménye 7750 W, ami biztosítja, hogy a legigényesebb ipari feladatok elvégzésére is alkalmas legyen. A motor névleges nyomatéka 37 Nm 2000 rpm fordulatszám mellett, ami optimális egyensúlyt jelent a teljesítmény és a precizitás között.

A szervomotor reteszelt tengelyvéggel rendelkezik, amelynek átmérője 38 mm, hossza pedig 80 mm. A motor tengelykonstansa 1,8 Nm/A 120°C-on, és a visszaemf konstansa 129,2 V/krpm ugyanezen a hőmérsékleten. A motor öt pólussal rendelkezik és a rotorjának tehetetlenségi nyomatéka 208,8 kg·cm². A motor természetes konvekcióval hűl, és tartalmaz egy féket 80 Nm tartónyomatékkal, amely 40 W teljesítményt igényel a behúzáshoz. A motor különlegesen magas védettségi szinttel rendelkezik: alap kivitelben IP65, de opcionális IP67 készlettel IP67 fokozatra is növelhető, ami rendkívül poros vagy nedves környezetben is biztonságos működést garantál. A visszacsatolás felbontása kiemelkedően magas: 131072 pont/fordulat × 4096 fordulat, ami különösen precíz pozícionálást tesz lehetővé a Multiturn SinCos Hiperface visszacsatolási rendszernek köszönhetően.

A BMH1903P32F2A szervomotor nemzetközi szabványos karimával szerelhető, melynek átmérője 190 mm, ami univerzális alkalmazhatóságot biztosít különböző ipari berendezésekben. A központosító gallér átmérője 180 mm, mélysége 4 mm. A motor 4 rögzítő furattal rendelkezik, melyek átmérője 14 mm, és 215 mm-es körön helyezkednek el. A motor teljes hossza 370 mm, nettó tömege pedig 44,5 kg. A motor elektromos csatlakozása elforgatható derékszögű csatlakozókkal történik, ami megkönnyíti a kábelezést különböző beépítési helyzetekben. A maximális radiális erő (Fr) 4500 N 1000 rpm fordulatszámnál, míg a maximális axiális erő (Fa) a radiális erő 0,2-szerese.

Schneider Electric Lexium 32 - BMH1903P32F2A -BMH szervomotor, 190 mm, max 7750 W, max 3500 rpm, 65 Nm, IP65, retesszel, 32 hajtáshoz műszaki adatok

Alapadatok

Eszköz rövid neve: BMH

Termék vagy komponens típusa: Szervomotor

Maximális mechanikai sebesség: 3500 rpm

Kompatibilis termékek: LXM32.D72N4 400...480 V háromfázisú

Teljesítmény adatok

Folyamatos nyomaték: 43,2 Nm LXM32.D72N4 esetén 24 A, 400 V, háromfázisú

43,2 Nm LXM32.D72N4 esetén 24 A, 480 V, háromfázisú

57,6 Nm LXM32MD85N4 esetén 32 A, 400 V, háromfázisú

57,6 Nm LXM32MD85N4 esetén 32 A, 480 V, háromfázisú

65 Nm LXM32MC10N4 esetén 40 A, 400 V, háromfázisú

65 Nm LXM32MC10N4 esetén 40 A, 480 V, háromfázisú

Csúcs nyomaték: 122,8 Nm LXM32.D72N4 esetén 24 A, 400 V, háromfázisú

122,8 Nm LXM32.D72N4 esetén 24 A, 480 V, háromfázisú

141,3 Nm LXM32MD85N4 esetén 32 A, 400 V, háromfázisú

141,3 Nm LXM32MD85N4 esetén 32 A, 480 V, háromfázisú

162,7 Nm LXM32MC10N4 esetén 40 A, 400 V, háromfázisú

162,7 Nm LXM32MC10N4 esetén 40 A, 480 V, háromfázisú

Névleges kimeneti teljesítmény: 5700 W LXM32.D72N4 esetén 24 A, 400 V, háromfázisú

5700 W LXM32.D72N4 esetén 24 A, 480 V, háromfázisú

7330 W LXM32MD85N4 esetén 32 A, 400 V, háromfázisú

7330 W LXM32MD85N4 esetén 32 A, 480 V, háromfázisú

7750 W LXM32MC10N4 esetén 40 A, 400 V, háromfázisú

7750 W LXM32MC10N4 esetén 40 A, 480 V, háromfázisú

Mechanikai jellemzők

Tengelyvég: Reteszelt

Tengely átmérő: 38 mm

Tengely hossz: 80 mm

Retesz szélesség: 70 mm

Második tengely: Második tengelyvég nélkül

Védettségi fokozat: IP65 alapértelmezett, IP67 IP67 készlettel

Fék: Igen

Tartó nyomaték: 80 Nm tartófék

Fék behúzási teljesítmény: 40 W

Szerelési támogatás: Nemzetközi szabványos karima

Motor karima méret: 190 mm

Központosító gallér átmérő: 180 mm

Központosító gallér mélység: 4 mm

Rögzítő furatok száma: 4

Rögzítő furatok átmérője: 14 mm

Rögzítő furatok körátmérője: 215 mm

Hossz: 370 mm

Nettó tömeg: 44,5 kg

Elektromos jellemzők

Névleges tápfeszültség: 480 V

Hálózat fázisainak száma: Háromfázisú

Folyamatos állóáram: 36,1 A

Folyamatos teljesítmény: 7,95 W

Maximális áram Irms: 124,26 A LXM32.D72N4 esetén

Maximális állandó áram: 124,5 A

Sebesség visszacsatolás felbontása: 131072 pont/fordulat × 4096 fordulat

Visszacsatolás típusa: Multiturn SinCos Hiperface

Motor nyomatékkonstans: 1,8 Nm/A 120 °C-on

Visszaemf konstans: 129,2 V/krpm 120 °C-on

Motorpólusok száma: 5,0

Rotor tehetetlenségi nyomatéka: 208,8 kg·cm²

Állórész ellenállás: 0,13 Ohm 20 °C-on

Állórész induktivitás: 1,81 mH 20 °C-on

Állórész elektromos időkonstans: 27,8 ms 20 °C-on

Maximális radiális erő Fr: 4500 N 1000 rpm esetén

Maximális axiális erő Fa: 0,2 × Fr

Hűtés típusa: Természetes konvekció

Elektromos csatlakozás: Elforgatható derékszögű csatlakozók

Egyéb jellemzők

Méretezési referencia: BMH1903P

Szögpontossági hiba: 1,4 °

Réz maximális hőmérséklete: 135 °C

Mágnes maximális hőmérséklete: 100 °C

Mágnes szobahőmérséklete: 20 °C

Tehetetlenségi nyomaték: 14,7 kg·cm² fék esetén, 194,07 kg·cm² motor esetén

Termék adatok

Szélesség méret

304,8 mm

Hosszúság méret

800,1 mm

Magasság méret

393,7 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606485266237

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

480

Kivitel

váltakozó áram-szinkron motor

Védettség

IP65

Pólusszám

Gyártó/Márka

Schneider Electric

Névleges áram

24 A

Tömeg

52,16 kg/db

Cikkszám

3606485266237
