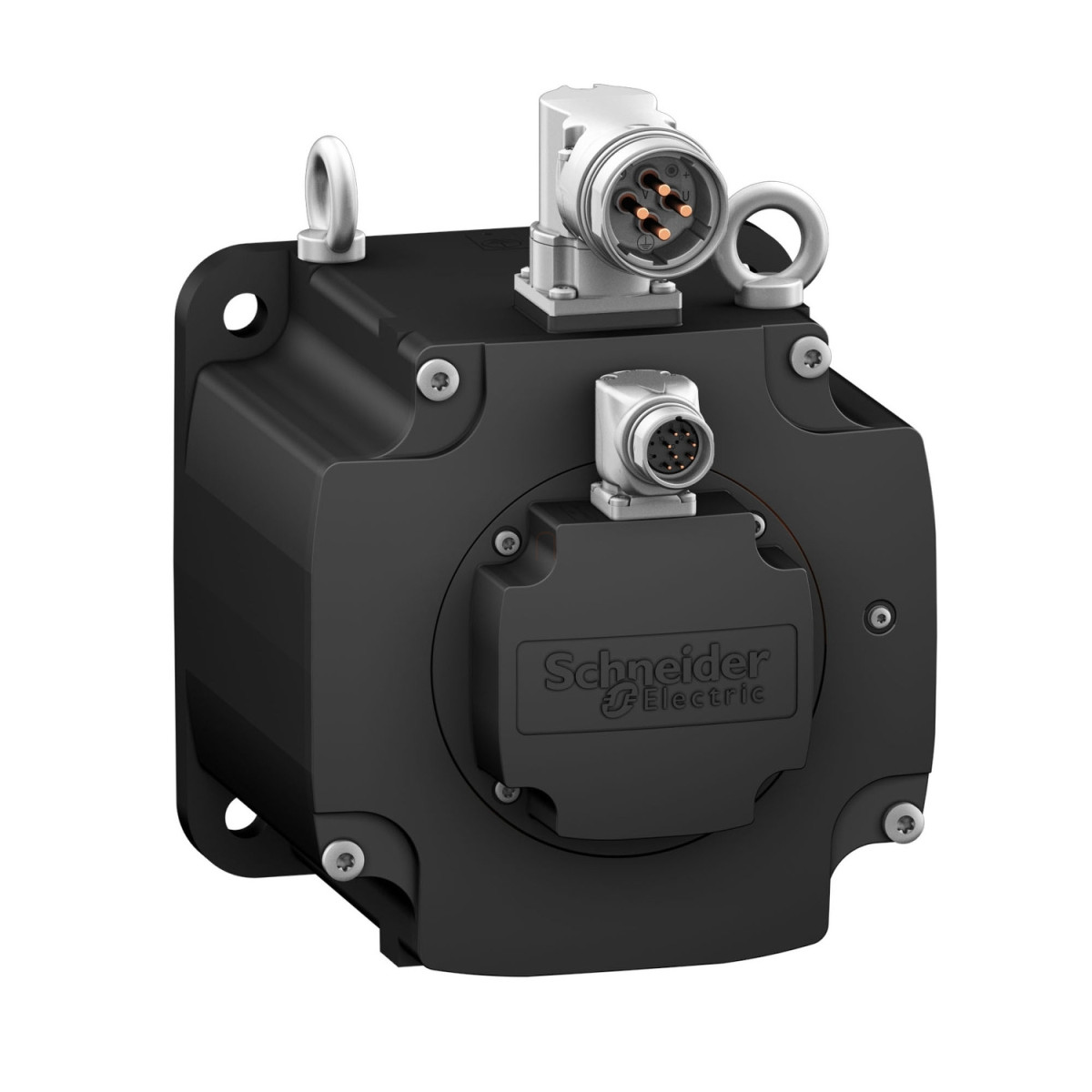

Schneider Electric Lexium 32 - BMH1902P31F2A - BMH szervomotor, 190 mm, max 6070 W, max 4000 rpm, 48 Nm, IP65, retesszel, 32 hajtáshoz

Szélesség méret: 400 mm

Hosszúság méret: 795 mm

Magasság méret: 300 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium 32 - BMH1902P31F2A - BMH szervomotor, 190 mm, max 6070 W, max 4000 rpm, 48 Nm, IP65, retesszel, 32 hajtáshoz

Name: Schneider Electric Lexium 32 - BMH1902P31F2A - BMH szervomotor, 190 mm, max 6070 W, max 4000 rpm, 48 Nm, IP65, retesszel, 32 hajtáshoz
Brand: Schneider Electric
SKU: 3606485264172
Price: 1278658 HUF
Availability: InStock

1 278 658 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Elektromotor

Schneider Electric Lexium 32

A Schneider Electric BMH1902P31F2A szervomotor a Lexium 32 hajtáscsalád kompromisszumok nélküli tagja, amely kifejezetten precíziós ipari alkalmazásokhoz készült. Ez a nagyteljesítményű szervomotor kiemelkedő forgatónyomatékot és dinamikus vezérlést biztosít automatizálási rendszerek számára, legyen szó gyártósorokról, csomagológépekről vagy szerszámgépekről.

A BMH1902P31F2A modell maximális mechanikai fordulatszáma 4000 rpm, ami kiemelkedő sebességet biztosít a precíziós alkalmazásokhoz. A motor folyamatos nyomatéka akár 48 Nm is lehet (LXM32MC10N4 és LXM32MD85N4 hajtásoknál), míg a csúcsnyomaték elérheti a 130,7 Nm-t is. A névleges teljesítménye 6070 W, ami számos ipari alkalmazáshoz elegendő erőtartalékot biztosít. A motor 29 Nm névleges nyomatékkal rendelkezik és 2000 rpm névleges fordulatszámon működik a LXM32MD85N4 és LXM32MC10N4 típusú hajtásokkal. Mindez háromfázisú, 400V vagy 480V tápfeszültség mellett érhető el.

A BMH1902P31F2A szervomotor magas védelmi szintet biztosít: alapkivitelben IP65 besorolású, az IP67 készlettel kiegészítve pedig IP67 védettséget kínál. Ez kiváló védelmet nyújt por és nedvesség ellen, így a motor zord ipari környezetben is megbízhatóan működik. A motor 38 mm átmérőjű, 80 mm hosszú reteszelt tengelyvéggel rendelkezik, és tartalmaz beépített féket is, amely 80 Nm tartónyomatékot biztosít. A tengely visszacsatolása rendkívül pontos, 131072 pont/fordulattal, ami kivételes pozicionálási képességet eredményez. A visszacsatolás típusa Single turn SinCos Hiperface, ami professzionális alkalmazásokhoz ideális választás.

A BMH1902P31F2A motor további műszaki adatai között szerepel a 144,8 kg·cm² forgórész tehetetlenségi nyomatéka, 0,15 Ohm állórész ellenállás és 1,93 mH induktivitás (20 °C-on). A nyomatékállandó 1,56 N·m/A, míg a feszültségállandó 108,3 V/krpm (mindkettő 120 °C-on mérve). A motor természetes konvekciós hűtéssel rendelkezik, és nemzetközi szabvány szerinti peremmel (190 mm-es motorperem méret) szerelhető. Az elektromos csatlakozás forgatható derékszögű csatlakozókkal történik, ami rugalmas telepítési lehetőségeket biztosít. A motor teljes hossza 310 mm, nettó tömege pedig 32,5 kg.

Schneider Electric Lexium 32 - BMH1902P31F2A -BMH szervomotor, 190 mm, max 6070 W, max 4000 rpm, 48 Nm, IP65, retesszel, 32 hajtáshoz műszaki adatok

Általános jellemzők

Eszköz rövid neve: BMH

Termék vagy komponens típusa: Szervomotor

Maximális mechanikai sebesség: 4000 rpm

Méretezési referencia: BMH1902P

Teljesítmény adatok

Folyamatos nyomaték: 37,4 N·m (LXM32·D72N4 esetén 24 A, 400 V, háromfázis)

37,4 N·m (LXM32·D72N4 esetén 24 A, 480 V, háromfázis)

48 N·m (LXM32MD85N4 esetén 32 A, 400 V, háromfázis)

48 N·m (LXM32MD85N4 esetén 32 A, 480 V, háromfázis)

48 N·m (LXM32MC10N4 esetén 40 A, 400 V, háromfázis)

48 N·m (LXM32MC10N4 esetén 40 A, 480 V, háromfázis)

Csúcs nyomaték: 101 N·m (LXM32·D72N4 esetén 24 A, 400 V, háromfázis)

101 N·m (LXM32·D72N4 esetén 24 A, 480 V, háromfázis)

115,5 N·m (LXM32MD85N4 esetén 32 A, 400 V, háromfázis)

115,5 N·m (LXM32MD85N4 esetén 32 A, 480 V, háromfázis)

130,7 N·m (LXM32MC10N4 esetén 40 A, 400 V, háromfázis)

130,7 N·m (LXM32MC10N4 esetén 40 A, 480 V, háromfázis)

Névleges kimeneti teljesítmény: 5900 W (LXM32·D72N4 esetén 24 A, 400 V, háromfázis)

5900 W (LXM32·D72N4 esetén 24 A, 480 V, háromfázis)

6070 W (LXM32MD85N4 esetén 32 A, 400 V, háromfázis)

6070 W (LXM32MD85N4 esetén 32 A, 480 V, háromfázis)

6070 W (LXM32MC10N4 esetén 40 A, 400 V, háromfázis)

6070 W (LXM32MC10N4 esetén 40 A, 480 V, háromfázis)

Névleges nyomaték: 22,3 N·m (LXM32·D72N4 esetén 24 A, 400 V, háromfázis)

22,3 N·m (LXM32·D72N4 esetén 24 A, 480 V, háromfázis)

29 N·m (LXM32MD85N4 esetén 32 A, 400 V, háromfázis)

29 N·m (LXM32MD85N4 esetén 32 A, 480 V, háromfázis)

29 N·m (LXM32MC10N4 esetén 40 A, 400 V, háromfázis)

29 N·m (LXM32MC10N4 esetén 40 A, 480 V, háromfázis)

Névleges sebesség: 2000 rpm (LXM32MC10N4 esetén 40 A, 400 V, háromfázis)

2000 rpm (LXM32MC10N4 esetén 40 A, 480 V, háromfázis)

2500 rpm (LXM32·D72N4 esetén 24 A, 400 V, háromfázis)

2500 rpm (LXM32·D72N4 esetén 24 A, 480 V, háromfázis)

2000 rpm (LXM32MD85N4 esetén 32 A, 400 V, háromfázis)

2000 rpm (LXM32MD85N4 esetén 32 A, 480 V, háromfázis)

Elektromos adatok

Névleges tápfeszültség: 480 V

Hálózati fázisok száma: Háromfázis

Folyamatos állóáram: 30,8 A

Folyamatos teljesítmény: 6,1 W

Maximum áram Irms: 113,95 A (LXM32·D72N4)

Maximális állandó áram: 114 A

Állórész ellenállás: 0,15 Ohm 20 °C-on

Állórész induktivitás: 1,93 mH 20 °C-on

Állórész elektromos időállandója: 25,7 ms 20 °C-on

Nyomatékállandó: 1,56 N·m/A 120 °C-on

Feszültségállandó: 108,3 V/krpm 120 °C-on

Fék behúzási teljesítménye: 40 W

Mechanikai adatok

Termék kompatibilitás: LXM32·D72N4 400...480 V háromfázis esetén

Tengelyvég: Reteszelt

IP védelmi fokozat: IP65 alapkivitelben, IP67 IP67 készlettel

Sebességvisszacsatolás felbontása: 131072 pont/fordulat

Tartófék: Beépített

Tartónyomaték: 80 N·m tartófék

Szerelési támogatás: Nemzetközi szabvány szerinti perem

Elektromos csatlakozás: Forgatható derékszögű csatlakozók

Második tengely: Második tengelyvég nélkül

Tengelyátmérő: 38 mm

Tengelyhossz: 80 mm

Retesz szélessége: 70 mm

Visszacsatolás típusa: Single turn SinCos Hiperface

Motor perem mérete: 190 mm

Motoralkatrészek száma: 2

Motor pólusainak száma: 5

Forgórész tehetetlensége: 144,8 kg·cm²

Maximális radiális erő Fr: 4200 N 1000 rpm-nél

Maximális tengelyirányú erő Fa: 0,2 × Fr

Hűtés típusa: Természetes légáramlás

Hossz: 310 mm

Központosító gallér átmérője: 180 mm

Központosító gallér mélysége: 4 mm

Rögzítő furatok száma: 4

Rögzítő furatok átmérője: 14 mm

Rögzítő furatok körének átmérője: 215 mm

Tehetetlenség: 14,7 kg·cm² fék, 130,1 kg·cm² motor

Egyéb adatok

Szögpontosság hibája: 1,4°

Réz hőmérséklete: 135 °C

Mágnes meleg hőmérséklete: 100 °C

Mágnes szobahőmérséklete: 20 °C

Termék adatok

Szélesség méret

400 mm

Hosszúság méret

795 mm

Magasság méret

300 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606485264172

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

480

Kivitel

váltakozó áram-szinkron motor

Védettség

IP65

Pólusszám

Gyártó/Márka

Schneider Electric

Névleges áram

24 A

Tömeg

31,5 kg/db

Cikkszám

3606485264172
