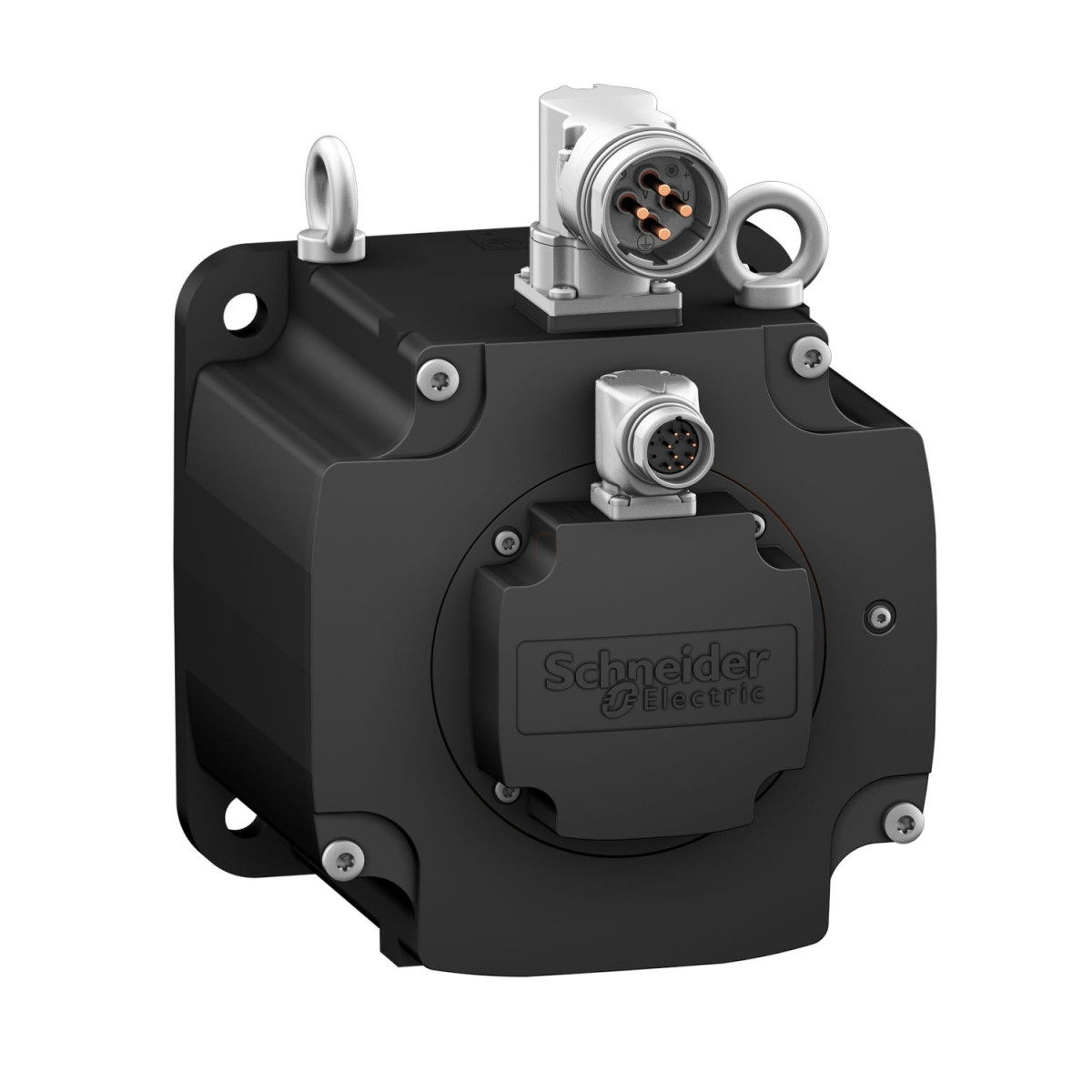

A Schneider Electric Lexium 32 termékcsalád BMH1902P31A2A típusú szervomotorja egy rendkívül hatékony és precíz megoldást kínál ipari automatizálási feladatokhoz. Ez a professzionális kategóriájú szervomotor kiválóan alkalmazható olyan alkalmazásokban, ahol a magas teljesítmény, a pontos pozicionálás és a megbízható működés alapvető követelmény.
A BMH1902P31A2A szervomotor maximális mechanikai sebessége 4000 rpm, folyamatos nyomatéka pedig akár 48 Nm is lehet, ha LXM32MC10N4 vagy LXM32MD85N4 hajtással használod. A motor csúcs nyomatéka rendkívüli, akár 130,7 Nm-ig terjedhet (LXM32MC10N4 hajtással, 40 A, 400 V vagy 480 V, háromfázisú táplálás esetén). Ez a kiváló teljesítmény lehetővé teszi a motor alkalmazását nagy terhelésű, dinamikus mozgást igénylő ipari feladatoknál. A névleges kimeneti teljesítmény a kiválasztott hajtástól függően 5900 W és 6070 W között változik, ami kivételes energiasűrűséget biztosít.
A motor IP65 szabványos védelemmel rendelkezik, ami por és vízsugár ellen biztosít védelmet, de opcionális IP67 készlettel még magasabb védelmi szint is elérhető. Ez különösen előnyös por- vagy nedvességterhelt környezetekben történő alkalmazás esetén. A sebességvisszacsatolás felbontása kimagasló, 131072 pont/fordulat, ami rendkívül precíz pozicionálást tesz lehetővé. A BMH1902P31A2A motorban nincs tartófék, ami bizonyos alkalmazásoknál előnyt jelenthet. A szerelést a nemzetközi szabványú karima teszi egyszerűvé és univerzálissá. Az elektromos csatlakozást forgatható, derékszögű csatlakozók biztosítják, ami megkönnyíti a telepítést és a kábelezést különböző beépítési helyzetekben is.
A motor számos további műszaki paraméterrel rendelkezik, amelyek a professzionális felhasználók számára fontosak lehetnek: reteszelt tengelyvég (shaft end) 38 mm átmérővel és 80 mm hosszúsággal, 70 mm-es retesz szélességgel. A visszacsatolás típusa egyfordulatos SinCos Hiperface, a motorkarima mérete 190 mm, a nyomaték állandó értéke 1,56 Nm/A (120 °C-on), a motorpólusok száma 5, a rotor tehetetlenségi nyomatéka pedig 130,1 kg·cm². A természetes konvekciós hűtés egyszerűvé és megbízhatóvá teszi a motor hőmérséklet-menedzsmentjét. A motor teljes hossza 250 mm, nettó tömege 31 kg, és 4 darab, 14 mm átmérőjű furaton keresztül rögzíthető, melyek 215 mm átmérőjű körön helyezkednek el. A BMH1902P31A2A szervomotor tökéletes választás lehet automatizált gyártósorokhoz, robotikához, CNC gépekhez és más precíziós ipari alkalmazásokhoz, ahol a nagy teljesítmény és a megbízhatóság elengedhetetlen követelmény.
Schneider Electric Lexium 32 - BMH1902P31A2A -BMH szervomotor, 190 mm, max 6070 W, max 4000 rpm, 48 Nm, IP65, retesszel, 32 hajtáshoz műszaki adatok
Általános jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típus: Szervomotor
Maximális mechanikai sebesség: 4000 rpm
Termék kompatibilitás: LXM32.D72N4 400...480 V háromfázisú
Tengelyvég: Reteszes
IP védelmi fokozat: IP65 szabványos, IP67 IP67 készlettel
Teljesítmény jellemzők
Folyamatos nyomaték: 37,4 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú
37,4 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú
48 N.m LXM32MD85N4 esetén 32 A, 400 V, háromfázisú
48 N.m LXM32MD85N4 esetén 32 A, 480 V, háromfázisú
48 N.m LXM32MC10N4 esetén 40 A, 400 V, háromfázisú
48 N.m LXM32MC10N4 esetén 40 A, 480 V, háromfázisú
Csúcs nyomaték: 101 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú
101 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú
115,5 N.m LXM32MD85N4 esetén 32 A, 400 V, háromfázisú
115,5 N.m LXM32MD85N4 esetén 32 A, 480 V, háromfázisú
130,7 N.m LXM32MC10N4 esetén 40 A, 400 V, háromfázisú
130,7 N.m LXM32MC10N4 esetén 40 A, 480 V, háromfázisú
Névleges kimeneti teljesítmény: 5900 W LXM32.D72N4 esetén 24 A, 400 V, háromfázisú
5900 W LXM32.D72N4 esetén 24 A, 480 V, háromfázisú
6070 W LXM32MD85N4 esetén 32 A, 400 V, háromfázisú
6070 W LXM32MD85N4 esetén 32 A, 480 V, háromfázisú
6070 W LXM32MC10N4 esetén 40 A, 400 V, háromfázisú
6070 W LXM32MC10N4 esetén 40 A, 480 V, háromfázisú
Részletes műszaki adatok
Sebességvisszacsatolás felbontás: 131072 pont/fordulat
Tartófék: Nélkül
Szerelési támogatás: Nemzetközi szabványos karima
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Névleges sebesség: 2000-2500 rpm (hajtástól függően)
Névleges nyomaték: 22,3-29 N.m (hajtástól függően)
Hálózati fázisszám: Háromfázisú
Folyamatos áramfelvétel: 30,8 A
Maximális áram Irms: 113,95 A LXM32.D72N4 esetén
Maximális állandó áram: 114 A
Visszacsatolás típus: Egyfordulatos SinCos Hiperface
Motor karima méret: 190 mm
Tengelyátmérő: 38 mm
Tengely hossza: 80 mm
Retesz szélessége: 70 mm
Nyomaték állandó: 1,56 N.m/A 120 °C-on
Hűtés típusa: Természetes konvekció
Hossz: 250 mm
Nettó tömeg: 31 kg
Méretezési referencia: BMH1902P
