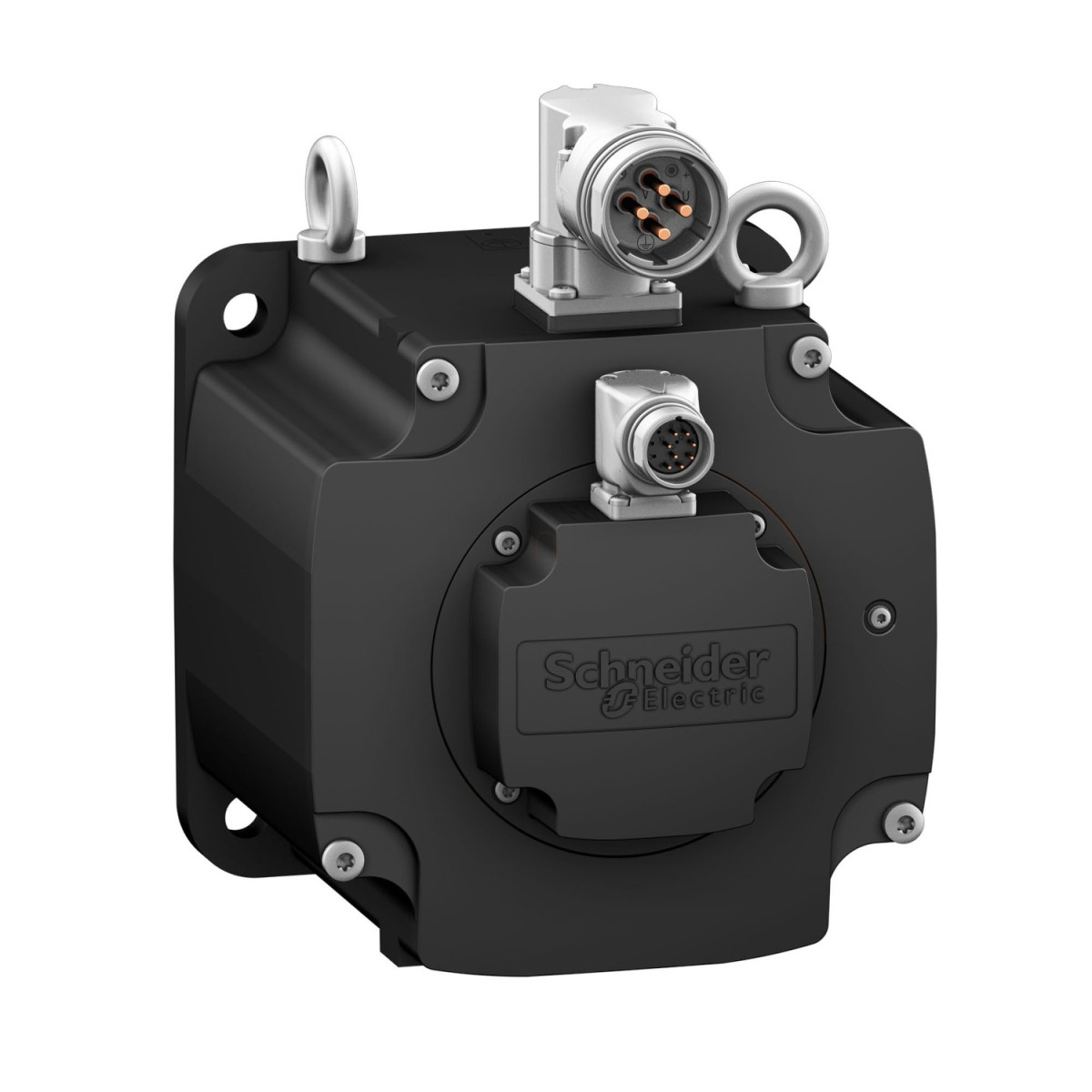

A Schneider Electric BMH1902P21F2A szervomotor a Lexium 32 termékcsalád kiemelkedő teljesítményű tagja, amely professzionális ipari automatizálási és mozgatási feladatokhoz nyújt optimális megoldást. Ez a precíziós szervomotor a magas dinamikájú alkalmazások tökéletes választása, ahol megbízható és pontos működés szükséges.
A BMH1902P21F2A motor kimagasló teljesítménnyel rendelkezik - maximális mechanikai fordulatszáma 4000 rpm, folyamatos nyomatéka pedig akár 48 Nm (LXM32MD85N4 és LXM32MC10N4 hajtásokkal párosítva). Csúcs nyomatéka elérheti a 130,7 Nm-t is, névleges kimeneti teljesítménye pedig 6070 W. A motor nemzetközi szabvány szerinti karimával szerelhető, és simafalú, reteszelés nélküli 38 mm átmérőjű, 80 mm hosszúságú tengellyel rendelkezik. Védettsége alapkivitelben IP65, de IP67 készlettel IP67 fokozatra is bővíthető, így kiválóan alkalmas por és nedvesség ellen védendő környezetben való alkalmazásra.
A BMH1902P21F2A szervomotor beépített fékkel rendelkezik, amelynek tartónyomatéka 80 Nm. A motor 131072 pontos/fordulat felbontású sebességvisszacsatolást biztosít, ami kivételesen precíz pozicionálást tesz lehetővé. A visszacsatolás típusa egyfordulatos SinCos Hiperface. A motor 5 pólusú kialakítással rendelkezik, nyomatékállandója 1,56 Nm/A 120°C-on, elektromotoros erő állandója pedig 108,3 V/krpm 120°C-on. A forgórész tehetetlenségi nyomatéka 144,8 kg·cm², amely optimális a dinamikus mozgásokhoz.
Elektromos jellemzőit tekintve a BMH1902P21F2A motor három fázisú, 480 V névleges tápfeszültséggel működik. Az állórész ellenállása 0,15 Ohm 20°C-on, induktivitása 1,93 mH 20°C-on, villamos időállandója pedig 25,7 ms 20°C-on. A folyamatos állóáram 30,8 A, míg a maximális tartós áramerősség 114 A. A motor forgatható derékszögű csatlakozókkal van felszerelve az egyszerű kábelezés érdekében. Természetes konvekcióval hűtött, ami csendesebb működést és kevesebb karbantartási igényt jelent.
A BMH1902P21F2A szervomotor fizikai méreteit tekintve 310 mm hosszú, 190 mm-es motor karima mérettel rendelkezik. A központosító gallér átmérője 180 mm, mélysége 4 mm. A rögzítéshez 4 db 14 mm átmérőjű furattal rendelkezik, amelyek 215 mm átmérőjű körön helyezkednek el. A motor nettó tömege 32,5 kg. Maximális radiális erőterhelése 4200 N 1000 rpm fordulatszámon, a maximális axiális erő pedig a radiális erő 0,2-szerese lehet. A motor pontossági hibája 1,4° szögben mérve, és 2 motorköteggel rendelkezik.
Schneider Electric Lexium 32 - BMH1902P21F2A -BMH szervomotor, 190 mm, max 6070 W, max 4000 rpm, 48 Nm, IP65, retesz nélkül, 32 hajtáshoz műszaki adatok
Alap adatok
Eszköz rövid név: BMH
Termék vagy komponens típus: Szervomotor
Maximális mechanikai sebesség: 4000 rpm
Folyamatos állónyomaték: 37,4 N.m LXM32.D72N4 esetén 24 A, 400 V, három fázis mellett; 37,4 N.m LXM32.D72N4 esetén 24 A, 480 V, három fázis mellett; 48 N.m LXM32MD85N4 esetén 32 A, 400 V, három fázis mellett; 48 N.m LXM32MD85N4 esetén 32 A, 480 V, három fázis mellett; 48 N.m LXM32MC10N4 esetén 40 A, 400 V, három fázis mellett; 48 N.m LXM32MC10N4 esetén 40 A, 480 V, három fázis mellett
Teljesítmény adatok
Csúcs állónyomaték: 101 N.m LXM32.D72N4 esetén 24 A, 400 V, három fázis mellett; 101 N.m LXM32.D72N4 esetén 24 A, 480 V, három fázis mellett; 115,5 N.m LXM32MD85N4 esetén 32 A, 400 V, három fázis mellett; 115,5 N.m LXM32MD85N4 esetén 32 A, 480 V, három fázis mellett; 130,7 N.m LXM32MC10N4 esetén 40 A, 400 V, három fázis mellett; 130,7 N.m LXM32MC10N4 esetén 40 A, 480 V, három fázis mellett
Névleges kimeneti teljesítmény: 5900 W LXM32.D72N4 esetén 24 A, 400 V, három fázis mellett; 5900 W LXM32.D72N4 esetén 24 A, 480 V, három fázis mellett; 6070 W LXM32MD85N4 esetén 32 A, 400 V, három fázis mellett; 6070 W LXM32MD85N4 esetén 32 A, 480 V, három fázis mellett; 6070 W LXM32MC10N4 esetén 40 A, 400 V, három fázis mellett; 6070 W LXM32MC10N4 esetén 40 A, 480 V, három fázis mellett
Névleges nyomaték: 22,3 N.m LXM32.D72N4 esetén 24 A, 400 V, három fázis mellett; 22,3 N.m LXM32.D72N4 esetén 24 A, 480 V, három fázis mellett; 29 N.m LXM32MD85N4 esetén 32 A, 400 V, három fázis mellett; 29 N.m LXM32MD85N4 esetén 32 A, 480 V, három fázis mellett; 29 N.m LXM32MC10N4 esetén 40 A, 400 V, három fázis mellett; 29 N.m LXM32MC10N4 esetén 40 A, 480 V, három fázis mellett
Elektromos jellemzők
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Három fázis
Folyamatos állóáram: 30,8 A
Folyamatos teljesítmény: 6,1 W
Maximális áramerősség Irms: 113,95 A LXM32.D72N4 esetén
Maximális tartós áram: 114 A
Nyomaték állandó: 1,56 N.m/A 120 °C-on
Ellenelektromotoros erő állandó: 108,3 V/krpm 120 °C-on
Motorpólusok száma: 5.0
Állórész ellenállás: 0,15 Ohm 20 °C-on
Állórész induktivitás: 1,93 mH 20 °C-on
Állórész villamos időállandó: 25,7 ms 20 °C-on
Mechanikai jellemzők
Tengely vég: Sima tengely
Másodlagos tengely: Második tengelyvég nélkül
Tengely átmérő: 38 mm
Tengely hossz: 80 mm
Rotor tehetetlenségi nyomatéka: 144,8 kg.cm²
Maximális sugárirányú erő Fr: 4200 N 1000 rpm-nél
Maximális tengelyirányú erő Fa: 0,2 x Fr
Fék tartónyomaték: 80 N.m tartófék
Motor karima mérete: 190 mm
Motortekercselések száma: 2
Hossz: 310 mm
Központosító gallér átmérő: 180 mm
Központosító gallér mélység: 4 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 14 mm
Rögzítő furatok körátmérője: 215 mm
Nettó tömeg: 32,5 kg
Védelmi és visszacsatolási jellemzők
IP védettségi fokozat: IP65 alapkivitelben, IP67 IP67 készlettel
Sebességvisszacsatolás felbontása: 131072 pont/fordulat
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Tartófék: Beépített
Fék behúzási teljesítménye: 40 W
Hűtési mód: Természetes konvekció
Pontossági hiba [szögelfordulás]: 1,4 °
Hőmérsékleti adatok
Réz hőmérséklete üzem közben: 135 °C
Mágnes hőmérséklete üzem közben: 100 °C
Mágnes hőmérséklete szobahőfokon: 20 °C
Kompatibilitás
Termékkompatibilitás: LXM32.D72N4 400...480 V három fázis mellett
Tartomány kompatibilitás: Lexium 32
Rögzítési támogatás: Nemzetközi szabvány karima
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Méretezési referencia: BMH1902P
