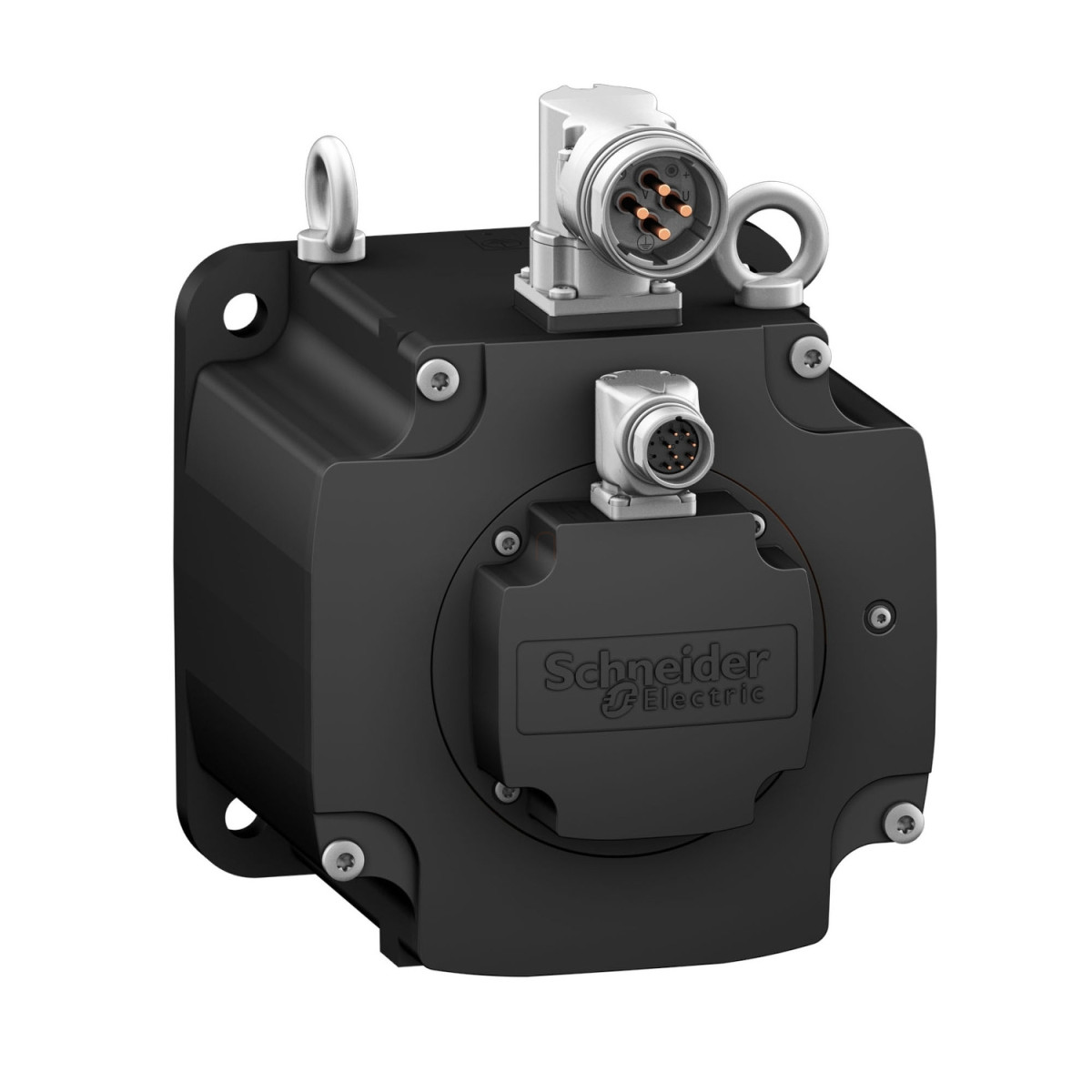

A Schneider Electric BMH1901P32A2A szervomotor a Lexium 32 szervomotor-hajtás családhoz tartozó kiváló minőségű ipari motor, amely tökéletes megoldást nyújt a precíz mozgásszabályozást igénylő alkalmazásokhoz. Ez a prémium kategóriájú szervomotor kombinál kimagasló teljesítményt, megbízhatóságot és pontosságot, amelyek elengedhetetlenek a modern automatizálási rendszerekben.
A BMH1901P32A2A szervomotor főbb jellemzői között szerepel a 30 Nm folyamatos állónyomaték, amely lehetővé teszi a nagy terhelések kezelését, miközben a motor maximális mechanikai fordulatszáma eléri a 4000 fordulat/percet. A csúcs állónyomaték akár 89,7 Nm-ig is terjedhet, amikor LXM32MC10N4 meghajtóval használják 40 A, 400 V vagy 480 V, háromfázisú táplálással. A névleges kimeneti teljesítmény modelltől függően 4800-5180 W között mozog, a névleges forgatónyomaték 16,5-18,4 Nm, a névleges fordulatszám pedig 2500-3000 fordulat/perc között található a használt LXM32 meghajtótól függően. A motor reteszelt tengelyvéggel rendelkezik, ami megkönnyíti a mechanikai csatlakoztatást a hajtott berendezéshez.
A BMH1901P32A2A szervomotor tervezésénél a magas szintű védelem is kiemelt szempont volt - alapkivitelben IP65, de IP67-es védettségi készlettel IP67-es védettsége is biztosítható, ami lehetővé teszi a por és a víz behatolása elleni védelmet. A motor forgó jeladója rendkívül pontos pozícionálást tesz lehetővé 131072 pont/fordulat × 4096 fordulat felbontással. A szervomotor nemzetközi szabványos karimával van felszerelve, és elforgatható derékszögű csatlakozókkal rendelkezik a könnyű telepítés érdekében. Ez a modell fékrendszer nélkül készül, így olyan alkalmazásokhoz ideális, ahol nincs szükség állóhelyzeti rögzítésre.
A BMH1901P32A2A szervomotor műszaki paraméterei impozánsak: 38 mm-es tengelyátmérő, 80 mm-es tengelyhossz, 70 mm-es reteszszélesség. A visszacsatolást Multiturn SinCos Hiperface jeladó biztosítja. A motor karimájának mérete 190 mm. A nyomatékállandó 1,3 Nm/A 120 °C-on, a visszainduló elektromotoros erő állandója 87,6 V/krpm 120 °C-on. A motor 5 pólusú, a rotor tehetetlenségi nyomatéka 67,7 kg·cm². Az állórész ellenállása 0,24 Ohm 20 °C-on, az állórész induktivitása 2,54 mH 20 °C-on, az állórész villamos időállandója 21,2 ms 20 °C-on. A maximális sugárirányú erő (Fr) 3730 N 1000 fordulat/percnél, a maximális axiális erő (Fa) pedig 0,2 × Fr. A hűtés természetes konvekcióval történik.
Schneider Electric Lexium 32 - BMH1901P32A2A -BMH szervomotor, 190 mm, max 5180 W, max 4000 rpm, 30 Nm, IP65, retesszel, 32 hajtáshoz műszaki adatok
Általános jellemzők
Eszköz rövid neve: BMH
Termék vagy alkatrész típusa: Szervomotor
Maximális mechanikai fordulatszám: 4000 rpm
Méretezési referencia: BMH1901P
Teljesítmény adatok
Folyamatos állónyomaték: 30 Nm különböző LXM32 meghajtóknál (24 A, 32 A, 40 A áramértékeken, 400 V vagy 480 V háromfázisú feszültségen)
Csúcs állónyomaték: 77,7-89,7 Nm meghajtótól függően
Névleges kimeneti teljesítmény: 4800-5180 W meghajtótól függően
Névleges nyomaték: 16,5-18,4 Nm meghajtótól függően
Névleges fordulatszám: 2500-3000 rpm meghajtótól függően
Elektromos jellemzők
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos állóáram: 23,2 A
Maximális áram: 89,61 A LXM32.D72N4 esetén
Nyomatékállandó: 1,3 Nm/A 120 °C-on
Elektromotoros erő állandó: 87,6 V/krpm 120 °C-on
Állórész ellenállás: 0,24 Ohm 20 °C-on
Állórész induktivitás: 2,54 mH 20 °C-on
Állórész villamos időállandó: 21,2 ms 20 °C-on
Mechanikai jellemzők
Tengelyvég: Reteszelt
Második tengely: Második tengelyvég nélkül
Tengelyátmérő: 38 mm
Tengelyhossz: 80 mm
Retesz szélesség: 70 mm
Motorkarima méret: 190 mm
Hossz: 190 mm
Központosító gallér átmérő: 180 mm
Központosító gallér mélység: 4 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 14 mm
Rögzítőfuratok körmérője: 215 mm
Nettó tömeg: 19 kg
Környezeti védettség
IP védettségi fokozat: IP65 alapkivitelben, IP67 IP67-es készlettel
Szenzor adatok
Fordulatszám-visszacsatolás felbontás: 131072 pont/fordulat x 4096 fordulat
Visszacsatolás típusa: Multifordulatú SinCos Hiperface
Egyéb jellemzők
Tartófék: Nélküle
Rögzítési támogatás: Nemzetközi szabványos karima
Elektromos csatlakozás: Elforgatható derékszögű csatlakozók
Termékkompatibilitás: LXM32.D72N4 400...480 V háromfázisú
Sorozat-kompatibilitás: Lexium 32
Motor pólusainak száma: 5.0
Rotor tehetetlenségi nyomaték: 67,7 kg.cm²
Hűtés típusa: Természetes konvekció
Szöghibapontosság: 1,4°
