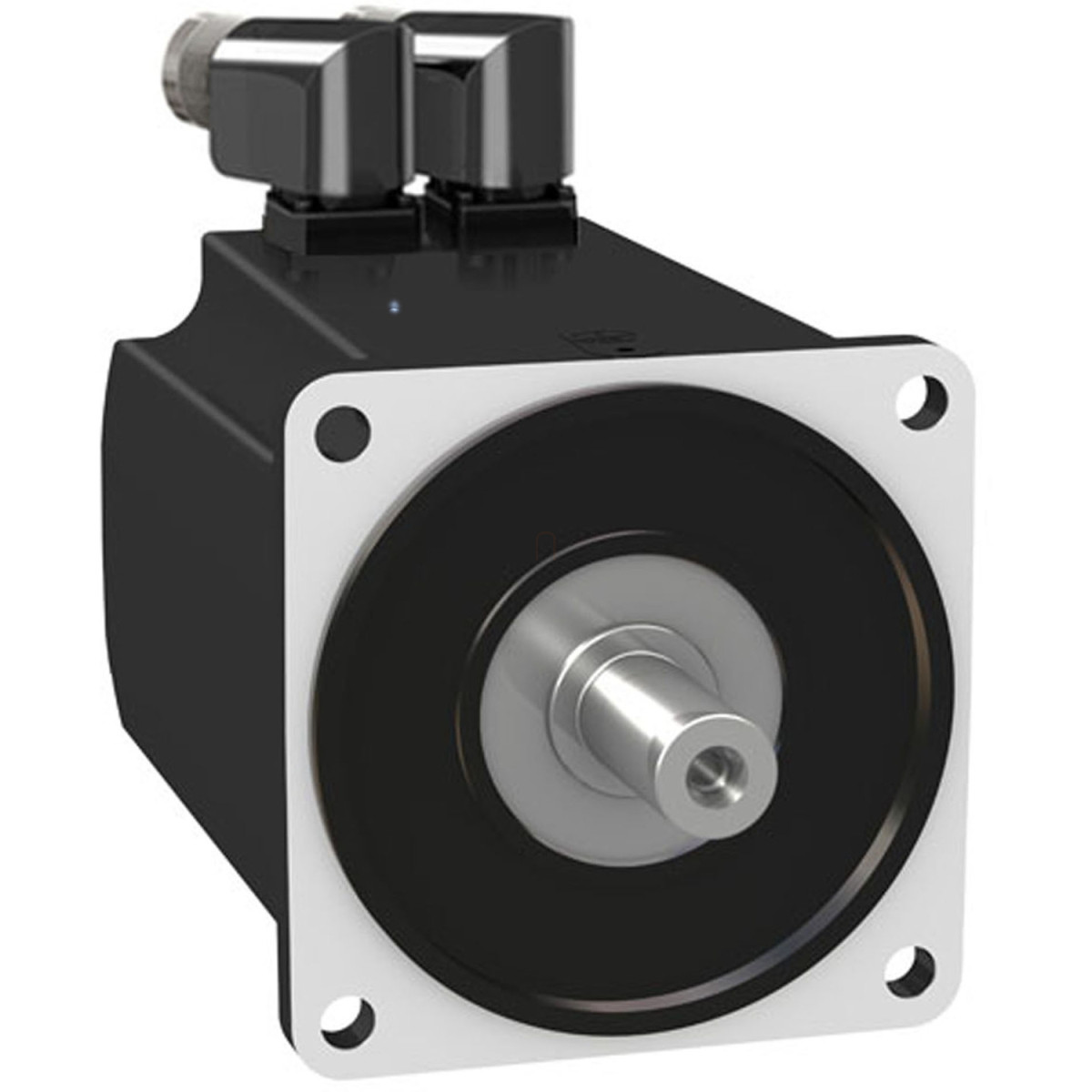

A Schneider Electric Lexium 32 sorozatú BMH1403P37A2A típusú szervomotor egy kiváló teljesítményű, ipari alkalmazásokhoz tervezett hajtásmegoldás, amely tökéletes választás precíziós mozgatási feladatokhoz. Ez a típus a Schneider Electric nagy megbízhatóságú BMH szervomotor családjának tagja, amelyet kifejezetten a Lexium 32 hajtásokkal való együttműködésre optimalizáltak.
A BMH1403P37A2A modell 24 Nm folyamatos nyomatékot biztosít, miközben maximális mechanikai fordulatszáma eléri a 4000 fordulat/percet. Csúcsnyomatéka lenyűgöző 71,8 Nm, ami kiváló gyorsulási és fékezési képességeket biztosít dinamikus alkalmazásokban. A motor névleges teljesítménye 4700 W, névleges fordulatszáma pedig 3000 fordulat/perc, így ideális választás olyan ipari környezetekben, ahol nagy teljesítményre és precizitásra van szükség. A motor három fázisú, 400V vagy 480V tápfeszültséggel működik, és tökéletesen kompatibilis a LXM32.D72N4 hajtással.
A BMH1403P37A2A szervomotor kimagasló pozícionálási pontosságot biztosít a beépített nagy felbontású, multiturn SinCos Hiperface visszacsatolásnak köszönhetően. A 32768 pont/fordulat x 4096 fordulat sebességi visszacsatolási felbontás lehetővé teszi a rendkívül pontos pozícionálást és sebességszabályozást. A motor reteszelt tengelyvéggel rendelkezik, tengelyátmérője 24 mm, tengelyhossza 50 mm, a retesz szélessége pedig 40 mm. A motor nem rendelkezik tartófékkel és második tengelyvéggel sem.
A BMH1403P37A2A IP65 alapvédettséggel rendelkezik, ami standard kivitelben magas szintű por- és nedvességvédelmet biztosít. Opcionálisan elérhető IP67 készlettel a védettségi szint tovább növelhető, így a motor még zordabb környezetben is megbízhatóan működik. A forgatható derékszögű csatlakozók megkönnyítik a telepítést különböző szerelési pozíciókban.
A motor további műszaki paraméterei közé tartozik az 1,3 N.m/A nyomatékállandó 120°C-on, a 85,9 V/krpm ellenelektromos erő állandó, 5 motorpólus, 47,5 kg.cm² rotortehetetlenség, valamint 0,22 Ohm állórész-ellenállás és 2,165 mH állórész-induktivitás 20°C-on. A természetes konvekcióval hűtött motor teljes hossza 232 mm, központosító gallér átmérője 130 mm, a szerelőfuratok körátmérője 165 mm, a motor nettó tömege pedig 16 kg. A BMH1403P37A2A szervomotor kiváló választás precíziós vezérlést igénylő alkalmazásokhoz az automatizálás, csomagolástechnika, anyagmozgatás és egyéb ipari területeken.
Schneider Electric Lexium 32 - BMH1403P37A2A -BMH szervomotor, 140 mm, max 4500 W, max 4000 rpm, 24 Nm, IP65, retesszel, 32 hajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BMH
Termék vagy alkatrész típusa: Szervomotor
Maximális mechanikai fordulatszám: 4000 rpm
Folyamatos nyugalmi nyomaték: 24 N.m LXM32.D72N4 esetén 24 A, 400 V, három fázis mellett
Csúcs nyugalmi nyomaték: 71.8 N.m LXM32.D72N4 esetén 24 A, 400 V, három fázis mellett
Névleges kimeneti teljesítmény: 4700 W LXM32.D72N4 esetén 24 A, 400 V, három fázis mellett
Névleges nyomaték: 13.92 N.m LXM32.D72N4 esetén 24 A, 400 V, három fázis mellett
Névleges fordulatszám: 3000 rpm LXM32.D72N4 esetén 24 A, 400 V, három fázis mellett
Termékkompatibilitás: LXM32.D72N4 400...480 V három fázis mellett
Tengelyvég: Reteszelt
IP védettségi fokozat: IP65 standard, IP67 IP67 készlettel
Sebességvisszacsatolás felbontása: 32768 pont/fordulat x 4096 fordulat
Tartófék: Nélkül
Szerelési támogatás: Nemzetközi szabványos karima
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Kiegészítő adatok
Sorozat kompatibilitás: Lexium 32
Névleges tápfeszültség: 480 V
Hálózat fázisszáma: Három fázis
Folyamatos nyugalmi áram: 18 A
Folyamatos teljesítmény: 4.8 W
Maximális áram Irms: 57.66 A LXM32.D72N4 esetén
Maximális állandó áram: 62.3 A
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 24 mm
Tengely hossza: 50 mm
Retesz szélesség: 40 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Motor karima mérete: 140 mm
Motortekercsek száma: 3
Nyomatékállandó: 1.3 N.m/A 120°C-on
Ellenelektromos erő állandó: 85.9 V/krpm 120°C-on
Motor pólusok száma: 5.0
Rotor tehetetlenség: 47.5 kg.cm²
Állórész ellenállás: 0.22 Ohm 20°C-on
Állórész induktivitás: 2.165 mH 20°C-on
Állórész elektromos időállandó: 13.6 ms 20°C-on
Maximális radiális erő Fr: 2420 N 1000 rpm-nél, 1920 N 2000 rpm-nél, 1680 N 3000 rpm-nél
Maximális axiális erő Fa: 0.2 x Fr
Hűtés típusa: Természetes konvekció
Hosszúság: 232 mm
Központosító gallér átmérő: 130 mm
Központosító gallér mélység: 3.5 mm
Szerelőfuratok száma: 4
Szerelőfuratok átmérője: 11 mm
Szerelőfuratok kör átmérője: 165 mm
Nettó tömeg: 16 kg
Méretezési referencia: BMH1403P
Szögpontossági hiba: 4.8°
Réz hőmérséklet (meleg): 135°C
Mágnes hőmérséklet (meleg): 100°C
Mágnes hőmérséklet (szobahőmérséklet): 20°C
