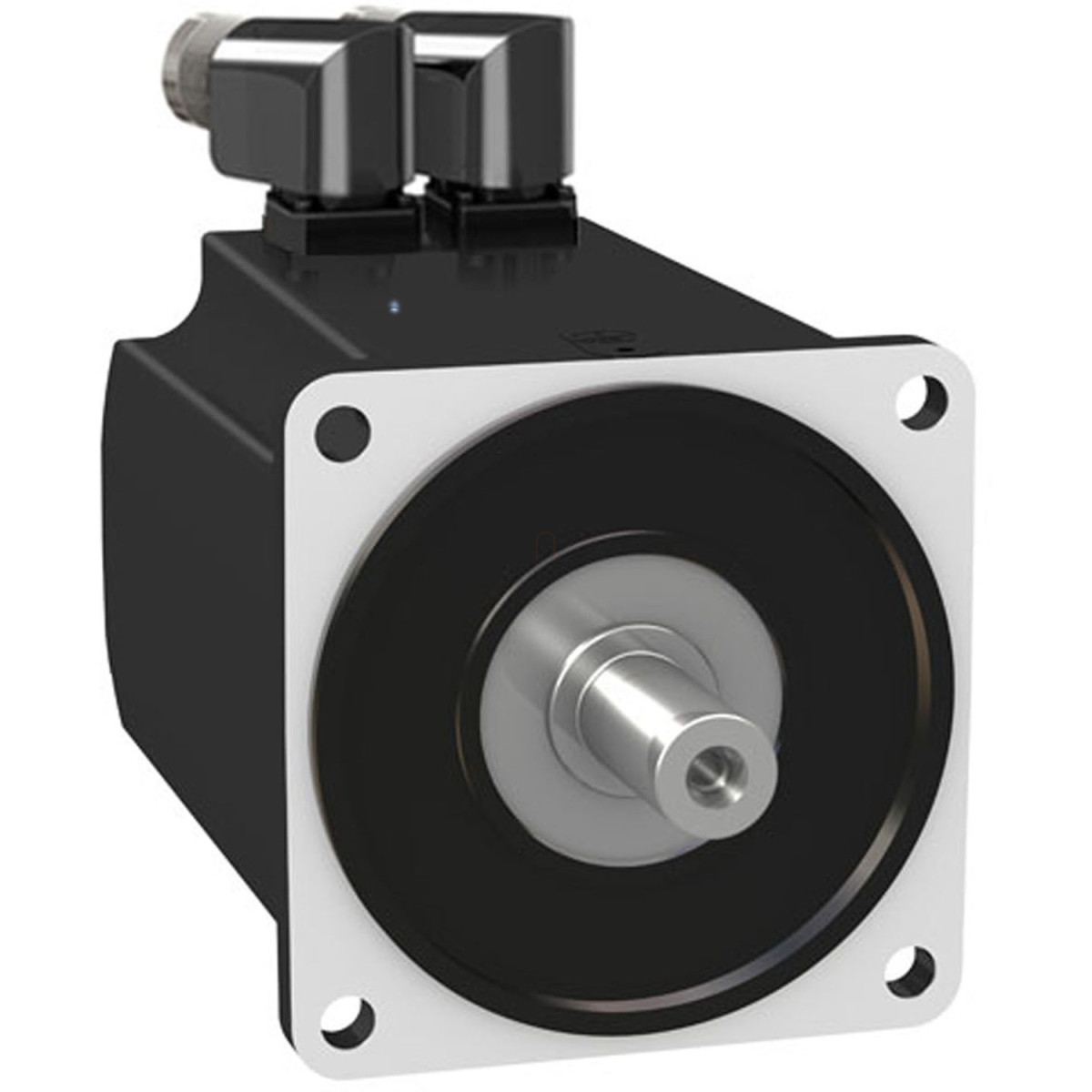

A Schneider Electric Lexium 32 - BMH1403P12A2A szervomotor egy kimagasló teljesítményű, precíziós ipari meghajtó egység, amely komplex automatizálási feladatokhoz lett tervezve. Ez a BMH sorozatú motor tökéletes választás olyan alkalmazásokhoz, ahol a pontos pozicionálás, állandó forgatónyomaték és kiváló dinamikus teljesítmény alapvető követelmény.
A BMH1403P12A2A motor műszaki paraméterei lenyűgözőek: 24 Nm folyamatos leállítási nyomatékkal rendelkezik, csúcs leállítási nyomatéka pedig eléri a 71,8 Nm-t a LXM32.D72N4 hajtással párosítva. Maximális mechanikai fordulatszáma 4000 rpm, míg névleges fordulatszáma 3000 rpm. Névleges teljesítménye 4700 W, ami rendkívüli erőt biztosít ipari környezetben. A motor névleges nyomatéka 13,92 Nm, ami széles alkalmazási területet tesz lehetővé. A szervomotor tápellátása háromfázisú, 480 V névleges feszültséggel, amely biztosítja a stabil és hatékony működést.
A Schneider Electric BMH1403P12A2A szervomotor reteszelt tengelyvéggel rendelkezik, amely 24 mm átmérőjű és 50 mm hosszú. IP54-es védettséggel büszkélkedhet, ami por és fröccsenő víz ellen nyújt védelmet, így ideális választás ipari környezetben történő használatra. A visszacsatolási rendszer egy rendkívül pontos, 131072 pont/fordulat x 4096 fordulat felbontású Multiturn SinCos Hiperface enkóder, amely biztosítja a motor precíz pozicionálását és sebességszabályozását. Fontos megjegyezni, hogy ez a modell nem tartalmaz tartóféket.
A motor további műszaki jellemzői között szerepel az 1,3 N.m/A nyomatékállandó és 85,9 V/krpm ellenelektromos erő állandó (mindkettő 120 °C-on mérve). A motor 5 pólussal rendelkezik, rotorjának tehetetlenségi nyomatéka 47,5 kg.cm². Az állórész ellenállása 0,22 Ohm, induktivitása pedig 2,165 mH 20 °C-on. A motor természetes konvekciós hűtéssel rendelkezik, így nem igényel külső hűtőrendszert. Teljes hossza 232 mm, a központosító gallér átmérője 130 mm, mélysége 3,5 mm. A rögzítéshez 4 darab 11 mm átmérőjű furatra van szükség, amelyek 165 mm átmérőjű körön helyezkednek el. A motor nettó súlya 16 kg.
A BMH1403P12A2A szervomotor tökéletesen kompatibilis a Lexium 32 hajtássorozattal, különösen az LXM32.D72N4 modellel. Nemzetközi szabvány szerinti peremmel rendelkezik, és elforgatható derékszögű csatlakozókkal van felszerelve, ami megkönnyíti a telepítést és a kábelezést. Ez a motor kiválóan alkalmas olyan ipari alkalmazásokhoz, mint a CNC gépek, csomagológépek, anyagmozgatás, robotika vagy bármely más precíziós vezérlést igénylő rendszer.
Schneider Electric Lexium 32 - BMH1403P12A2A -BMH szervomotor, 140 mm, max 4500 W, max 4000 rpm, 24 Nm, IP54, retesszel, 32 hajtáshoz műszaki adatok
Fő adatok
Eszköz rövid neve: BMH
Termék vagy komponens típus: Szervomotor
Maximális mechanikai sebesség: 4000 rpm
Folyamatos állónyomaték: 24 N.m LXM32.D72N4 esetén 24 A, 400 V, három fázis mellett
24 N.m LXM32.D72N4 esetén 24 A, 480 V, három fázis mellett
Csúcs állónyomaték: 71.8 N.m LXM32.D72N4 esetén 24 A, 400 V, három fázis mellett
71.8 N.m LXM32.D72N4 esetén 24 A, 480 V, három fázis mellett
Névleges kimeneti teljesítmény: 4700 W LXM32.D72N4 esetén 24 A, 400 V, három fázis mellett
4700 W LXM32.D72N4 esetén 24 A, 480 V, három fázis mellett
Névleges nyomaték: 13.92 N.m LXM32.D72N4 esetén 24 A, 400 V, három fázis mellett
13.92 N.m LXM32.D72N4 esetén 24 A, 480 V, három fázis mellett
Névleges fordulatszám: 3000 rpm LXM32.D72N4 esetén 24 A, 400 V, három fázis mellett
3000 rpm LXM32.D72N4 esetén 24 A, 480 V, három fázis mellett
Termék kompatibilitás: LXM32.D72N4 400...480 V három fázis mellett
Tengelyvég: Reteszelt
IP védettségi fokozat: IP54 szabvány
Sebesség visszacsatolás felbontása: 131072 pont/fordulat x 4096 fordulat
Tartófék: Nélküli
Rögzítési támogatás: Nemzetközi szabvány perem
Elektromos csatlakozás: Elforgatható derékszögű csatlakozók
Kiegészítő információk
Sorozat kompatibilitás: Lexium 32
Névleges tápfeszültség: 480 V
Hálózat fázisainak száma: Három fázis
Folyamatos állóáram: 18 A
Folyamatos teljesítmény: 4.8 W
Maximális áram Irms: 57.66 A LXM32.D72N4 esetén
Maximális állandó áram: 62.3 A
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 24 mm
Tengely hossz: 50 mm
Retesz szélesség: 40 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Motor perem méret: 140 mm
Motor egységek száma: 3
Nyomaték állandó: 1.3 N.m/A 120 °C-on
Ellenelektromos erő állandó: 85.9 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Rotor tehetetlenségi nyomatéka: 47.5 kg.cm²
Állórész ellenállása: 0.22 Ohm 20 °C-on
Állórész induktivitása: 2.165 mH 20 °C-on
Állórész elektromos időállandója: 13.6 ms 20 °C-on
Maximális radiális erő Fr: 2420 N 1000 rpm-nél
1920 N 2000 rpm-nél
1680 N 3000 rpm-nél
Maximális axiális erő Fa: 0.2 x Fr
Hűtés típusa: Természetes konvekció
Hosszúság: 232 mm
Központosító gallér átmérő: 130 mm
Központosító gallér mélység: 3.5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 11 mm
Rögzítő furatok körátmérője: 165 mm
Nettó tömeg: 16 kg
Méretezési referencia: BMH1403P
Szöghiba [szögfok]: 1.4 °
Motor tehetetlenségi nyomatéka: 47.543 kg.cm²
