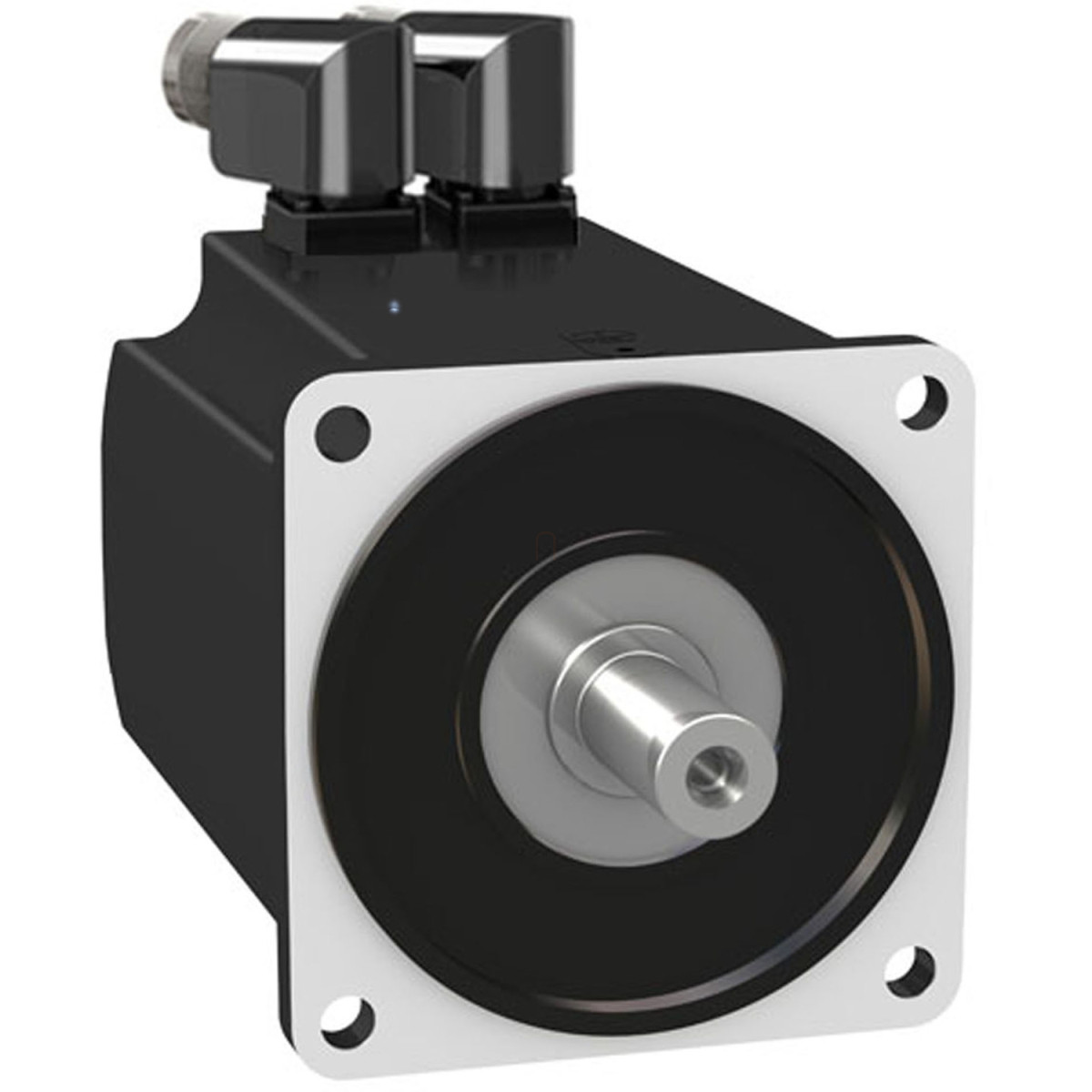

A Schneider Electric BMH1402P26F2A szervomotor a Lexium 32 termékcsalád rendkívül hatékony megoldása, amely ipari automatizálási feladatok széles körében alkalmazható. Ez a fejlett szervomotor megbízható teljesítményt és pontos pozicionálást biztosít még a legigényesebb ipari alkalmazásokhoz is.
A BMH1402P26F2A modell 18,5 Nm folyamatos nyomatékkal és akár 50,3 Nm csúcsnyomatékkal rendelkezik, ami kiváló dinamikus tulajdonságokat biztosít. A 3500 W névleges teljesítmény és a 3000 rpm névleges fordulatszám mellett a motor maximális mechanikai sebessége eléri a 4000 rpm-et. A motor simított tengely kialakítással készül, tengelyátmérője 24 mm, tengelyhossza 50 mm. A BMH1402P26F2A kompatibilis a LXM32.D72N4 hajtással 400-480 V háromfázisú tápellátás mellett, ami rugalmas integrációt tesz lehetővé különböző rendszerekben. A készülék IP65 szabványos, illetve opcionális IP67 kit használatával IP67 védelemmel rendelkezik, így kiválóan alkalmas olyan környezetben történő használatra, ahol por és nedvesség elleni védelem szükséges.
A BMH1402P26F2A szervomotor kiemelkedő műszaki paraméterekkel rendelkezik: 16,83 A folyamatos állóáram, 32768 pont/fordulat sebességvisszacsatolási felbontás, és beépített tartófékkel van ellátva, ami 18 Nm tartónyomatékot biztosít. A motor nemzetközi szabvány szerinti peremmel szerelhető, forgatható derékszögű csatlakozókkal. A motorperem mérete 140 mm, a motor 2 motortekercset tartalmaz. A BMH1402P26F2A további műszaki jellemzői közé tartozik az 1,24 N.m/A nyomatékállandó 120°C-on, 70,7 V/krpm ellenelektromosság-állandó 120°C-on, 5,0 motorpólus, 33,5 kg.cm² forgórész tehetetlenség, 0,23 Ohm állórész ellenállás 20°C-on, 2,6 mH állórész induktivitás 20°C-on, valamint 13 ms állórész villamos időállandó 20°C-on. A maximális sugárirányú erő (Fr) 2240 N 1000 rpm-nél, 1780 N 2000 rpm-nél, és 1550 N 3000 rpm-nél, míg a maximális tengelyirányú erő (Fa) 0,2 x Fr. A fék behúzási teljesítménye 18 W, hűtési típusa természetes konvekció.
Schneider Electric Lexium 32 - BMH1402P26F2A -BMH szervomotor, 140 mm, max 3800 W, max 4000 rpm, 16,8 Nm, IP65, retesz nélkül, 32 hajtáshoz műszaki adatok
Általános adatok
Eszköz rövid neve: BMH
Termék vagy alkatrész típusa: Szervomotor
Maximális mechanikai fordulatszám: 4000 rpm
Kompatibilitás: LXM32.D72N4 400...480 V háromfázisú
Teljesítmény adatok
Folyamatos leállítási nyomaték: 18,5 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú
Folyamatos leállítási nyomaték: 18,5 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú
Csúcs leállítási nyomaték: 50,3 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú
Csúcs leállítási nyomaték: 50,3 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú
Névleges kimeneti teljesítmény: 3500 W LXM32.D72N4 esetén 24 A, 400 V, háromfázisú
Névleges kimeneti teljesítmény: 3500 W LXM32.D72N4 esetén 24 A, 480 V, háromfázisú
Névleges nyomaték: 12,2 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú
Névleges nyomaték: 12,2 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú
Névleges fordulatszám: 3000 rpm LXM32.D72N4 esetén 24 A, 400 V, háromfázisú
Névleges fordulatszám: 3000 rpm LXM32.D72N4 esetén 24 A, 480 V, háromfázisú
Mechanikai tulajdonságok
Tengelyvég: Sima tengely
IP védettségi fokozat: IP65 szabványos
IP védettségi fokozat: IP67 IP67 kit-tel
Sebességvisszacsatolási felbontás: 32768 pont/fordulat
Tartófék: Igen
Szerelési támogatás: Nemzetközi szabvány perem
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Tartó nyomaték: 18 N.m tartófék
Motor perem mérete: 140 mm
Motor tekercselések száma: 2
Elektromos jellemzők
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos leállási áram: 16,83 A
Folyamatos teljesítmény: 4,44 W
Maximális áramerősség Irms: 46,22 A LXM32.D72N4 esetén
Maximális folyamatos áramerősség: 57,4 A
Nyomatékállandó: 1,24 N.m/A 120 °C-on
Ellenelektromosság-állandó: 70,7 V/krpm 120 °C-on
Motor pólusok száma: 5,0
Forgórész tehetetlenség: 33,5 kg.cm²
Állórész ellenállás: 0,23 Ohm 20 °C-on
Állórész induktivitás: 2,6 mH 20 °C-on
Állórész villamos időállandó: 13 ms 20 °C-on
Mechanikai terhelési adatok
Maximális sugárirányú erő Fr: 2240 N 1000 rpm-nél
Maximális sugárirányú erő Fr: 1780 N 2000 rpm-nél
Maximális sugárirányú erő Fr: 1550 N 3000 rpm-nél
Maximális tengelyirányú erő Fa: 0,2 x Fr
Hűtés és egyéb adatok
Fék behúzási teljesítmény: 18 W
Hűtési típus: Természetes konvekció
Hossz: 227 mm
Központosító gallér átmérő: 130 mm
Központosító gallér mélység: 3,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 11 mm
Rögzítőfuratok körátmérője: 165 mm
Nettó tömeg: 14,3 kg
Méretezési referencia: BMH1402P
Visszacsatolás és érzékelés
Visszacsatolás típusa: Egykörös SinCos Hiperface
Szöghiba [szögfok]: 4,8 °
Hőmérsékleti adatok
Réz max. hőmérséklete: 135 °C
Mágnes max. hőmérséklete: 100 °C
Mágnes szobahőmérséklete: 20 °C
Tengelyjellemzők
Második tengely: Nincs második tengelyvég
Tengelyátmérő: 24 mm
Tengelyhossz: 50 mm
