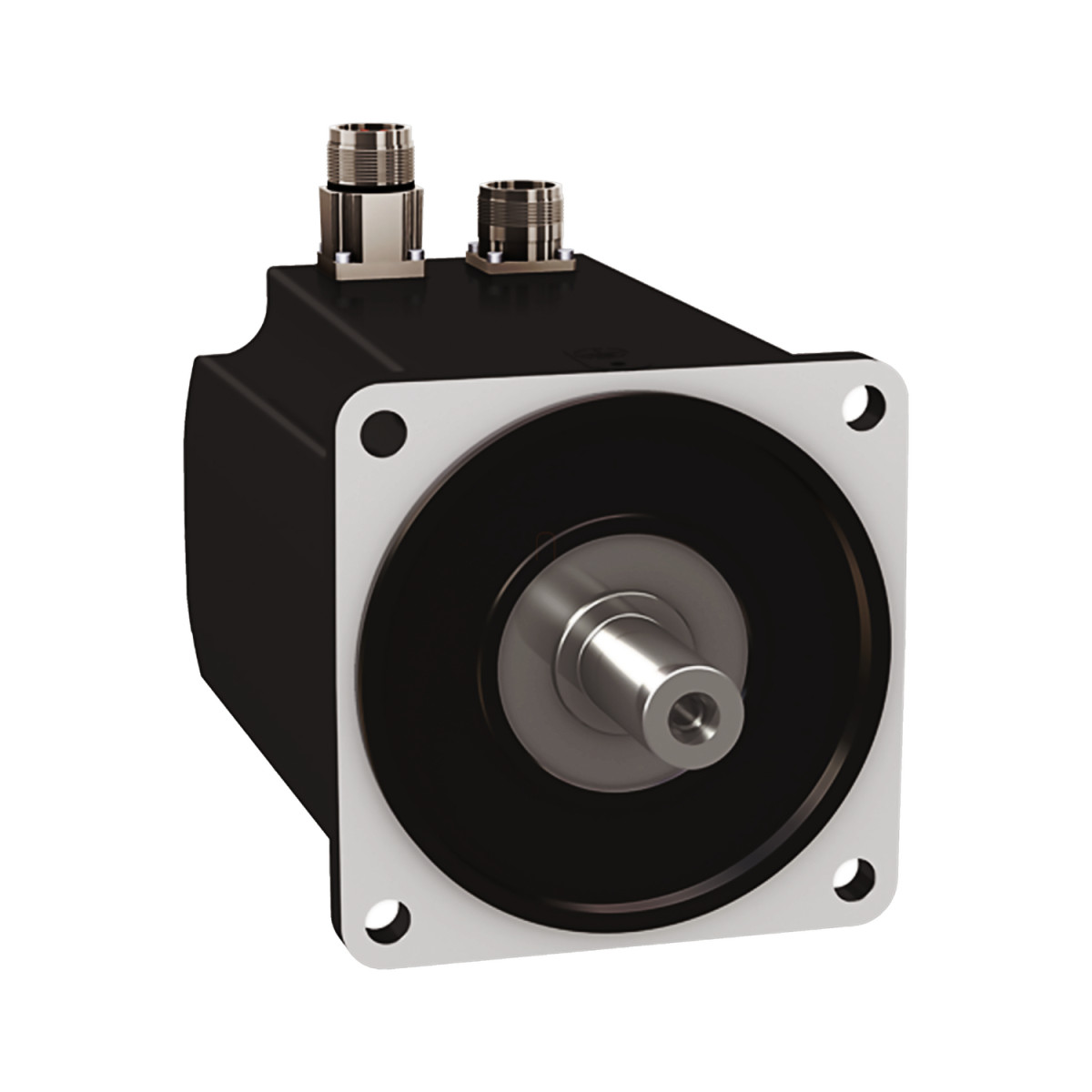

A Schneider Electric BMH1402P16F1A egy kiváló minőségű szervo motor a Lexium 32 termékcsaládból, amely tökéletes választás precíziós ipari alkalmazásokhoz és automatizálási feladatokhoz. Ez a nagyteljesítményű motor a precíz mozgásvezérlést igénylő ipari környezetekben nyújt kiemelkedő megbízhatóságot és teljesítményt, 18,5 Nm folyamatos nyomatékával és 4000 rpm maximális mechanikai sebességével.
A BMH1402P16F1A szervo motor kifejezetten a LXM32.D72N4 meghajtóval való használatra lett optimalizálva, ahol három fázisú 400-480 V tápfeszültséggel működik. A motor 3500 W névleges kimeneti teljesítményt biztosít, és 3000 rpm névleges sebességgel, valamint 12,2 Nm névleges nyomatékkal rendelkezik. A csúcs nyomaték akár 50,3 Nm is lehet, ami kiválóan alkalmassá teszi dinamikus mozgatási feladatokra. Az IP54 védettségi szint biztosítja a motor megbízható működését akár poros vagy fröccsenő víz jelenlétében is.
A BMH1402P16F1A szervo motor számos fejlett műszaki jellemzővel rendelkezik, melyek kiemelkedő teljesítményt biztosítanak. A motor 16-bites (32768 pont/fordulat) SinCos Hiperface típusú enkóderrel van felszerelve, amely rendkívül pontos pozicionálást tesz lehetővé. A reteszes tengely (24 mm átmérő, 50 mm hossz, 40 mm retesz szélesség) megbízható erőátvitelt biztosít. A beépített rögzítőfék 18 Nm tartónyomatékot biztosít, amely elengedhetetlen függőleges alkalmazásoknál és áramkimaradás esetén. A nemzetközi szabványú perem (140 mm) egyszerű beépítést tesz lehetővé különböző rendszerekbe.
A BMH1402P16F1A motor villamos jellemzői szintén figyelemreméltóak: 1,24 Nm/A nyomaték konstans 120°C-on, 70,7 V/krpm ellenelektromos erő állandó, 0,23 Ohm állórész ellenállás és 2,6 mH állórész induktivitás 20°C-on. A motor 5 pólussal rendelkezik, forgórész tehetetlensége 33,5 kg·cm². Természetes konvekcióval hűtött, ami egyszerűsíti a telepítést. A maximális radiális erő (Fr) terhelésfüggő: 2240 N 1000 rpm-nél, 1780 N 2000 rpm-nél, és 1550 N 3000 rpm-nél, míg a maximális axiális erő (Fa) 0,2 × Fr. A motor hossza 227 mm, súlya 14,3 kg, amely robusztus kialakítást jelez.
Schneider Electric Lexium 32 - BMH1402P16F1A -BMH szervomotor, 140 mm, max 3800 W, max 4000 rpm, 16,8 Nm, IP54, retesszel, 32 hajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típus: Szervo motor
Maximális mechanikai sebesség: 4000 rpm
Folyamatos állóhelyzeti nyomaték: 18,5 N.m LXM32.D72N4-nél 24 A, 400 V, három fázis esetén
18,5 N.m LXM32.D72N4-nél 24 A, 480 V, három fázis esetén
Csúcs állóhelyzeti nyomaték: 50,3 N.m LXM32.D72N4-nél 24 A, 400 V, három fázis esetén
50,3 N.m LXM32.D72N4-nél 24 A, 480 V, három fázis esetén
Névleges kimeneti teljesítmény: 3500 W LXM32.D72N4-nél 24 A, 400 V, három fázis esetén
3500 W LXM32.D72N4-nél 24 A, 480 V, három fázis esetén
Névleges nyomaték: 12,2 N.m LXM32.D72N4-nél 24 A, 400 V, három fázis esetén
12,2 N.m LXM32.D72N4-nél 24 A, 480 V, három fázis esetén
Névleges sebesség: 3000 rpm LXM32.D72N4-nél 24 A, 400 V, három fázis esetén
3000 rpm LXM32.D72N4-nél 24 A, 480 V, három fázis esetén
Termék kompatibilitás: LXM32.D72N4 400...480 V három fázis esetén
Tengelyvég: Reteszes
IP védettségi fokozat: IP54 szabványos
Sebesség visszacsatolás felbontása: 32768 pont/fordulat
Rögzítőfék: Beépített
Szerelési támogatás: Nemzetközi szabványú perem
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő jellemzők
Választék kompatibilitás: Lexium 32
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Három fázis
Folyamatos állóhelyzeti áram: 16,83 A
Folyamatos teljesítmény: 4,44 W
Maximális áram Irms: 46,22 A LXM32.D72N4 esetén
Maximális tartós áram: 57,4 A
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 24 mm
Tengely hossza: 50 mm
Retesz szélesség: 40 mm
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Tartónyomaték: 18 N.m rögzítőfék
Motor perem mérete: 140 mm
Motor kötegek száma: 2
Nyomaték állandó: 1,24 N.m/A 120 °C-on
Ellenelektromos erő állandó: 70,7 V/krpm 120 °C-on
Motor pólusok száma: 5,0
Rotor tehetetlenség: 33,5 kg.cm²
Állórész ellenállás: 0,23 Ohm 20 °C-on
Állórész induktivitás: 2,6 mH 20 °C-on
Állórész elektromos időállandó: 13 ms 20 °C-on
Maximális radiális erő Fr: 2240 N 1000 rpm-nél
1780 N 2000 rpm-nél
1550 N 3000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Fék behúzási teljesítmény: 18 W
Hűtés típusa: Természetes konvekció
Hossz: 227 mm
Központosító gallér átmérő: 130 mm
Központosító gallér mélység: 3,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 11 mm
Rögzítőfuratok köre: 165 mm
Nettó súly: 14,3 kg
Méretezési referencia: BMH1402P
Hálózati fázisok száma: 3
Pontossági hiba [szögben]: 4,8 °
Réz hőmérséklet forró: 135 °C
Mágnes hőmérséklet forró: 100 °C
Mágnes hőmérséklet szobahőm.: 20 °C
