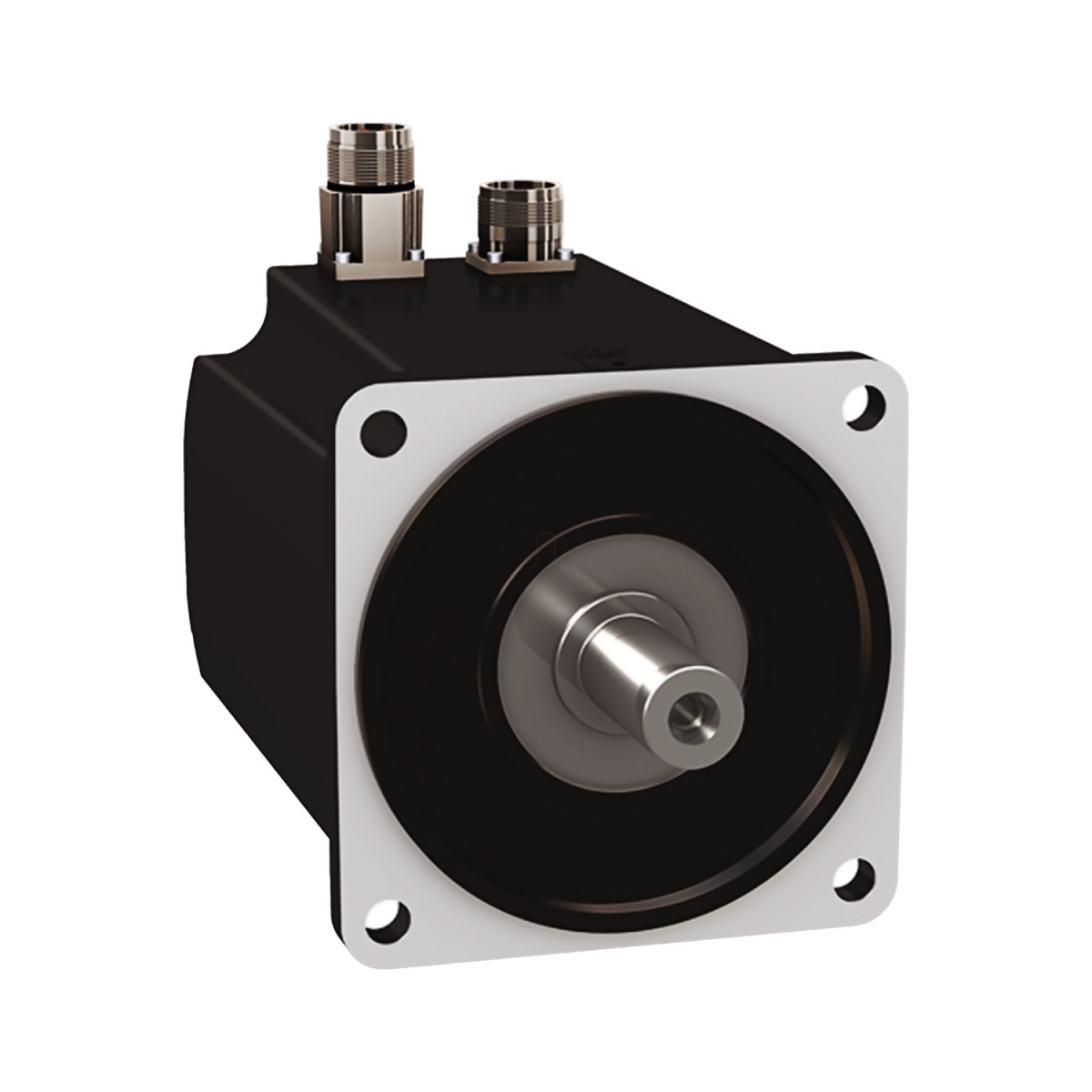

A Schneider Electric BMH1402P16A1A szervomotor az iparban elterjedt, magas minőségű villamos hajtás, amely a Lexium 32 hajtásrendszerek tökéletes kiegészítője. Ez a kifejezetten ipari alkalmazásokra tervezett szervomotor egyedülálló kombinációja a nagy teljesítménynek, precizitásnak és megbízhatóságnak, amelyre az automatizálási szakemberek és gépgyártók támaszkodhatnak a legigényesebb alkalmazásokban is.
A BMH1402P16A1A szervomotor lenyűgöző specifikációkkal rendelkezik. A motor maximális mechanikai fordulatszáma 4000 rpm, folyamatos állónyomatéka 18,5 Nm (LXM32.D72N4 vezérlővel, 24 A, 400/480 V háromfázisú táplálással), csúcs állónyomatéka pedig eléri az 50,3 Nm-t. Névleges teljesítménye 3500 W, névleges nyomatéka 12,2 Nm, névleges fordulatszáma pedig 3000 rpm. A motor kompatibilis a LXM32.D72N4 vezérlővel 400-480 V háromfázisú táplálás mellett. A motor tengelyvége reteszelt kialakítású, védettsége IP54. A pozíció-visszacsatolás felbontása 32768 pont/fordulat, amely kiváló precizitást biztosít a pozicionálási feladatokban. A motor nemzetközi szabvány szerinti peremmel rendelkezik, és egyenes csatlakozókkal van felszerelve.
A műszaki részleteket tekintve a BMH1402P16A1A modell folyamatos állóárama 16,83 A, folyamatos teljesítménye 4,44 W. A maximális áramerősség (Irms) az LXM32.D72N4 vezérlővel 46,22 A, a maximális tartós áram pedig 57,4 A. A motor tengelyátmérője 24 mm, tengelyhossza 50 mm, a retesz szélessége pedig 40 mm. A visszacsatolás típusa egytekercses SinCos Hiperface. A motor peremének mérete 140 mm, a motortekercsek száma 2. A nyomatékkonstans értéke 1,24 Nm/A 120 °C-on, míg a visszainduló elektromotoros erő konstans 70,7 V/krpm 120 °C-on. A motorpólusok száma 5,0, a forgórész tehetetlensége 32 kg·cm². Az állórész ellenállása 0,23 Ohm 20 °C-on, az állórész induktivitása 2,6 mH 20 °C-on, az állórész villamos időállandója pedig 13 ms 20 °C-on.
A BMH1402P16A1A szervomotor maximális radiális ereje Fr 2240 N 1000 rpm-nél, 1780 N 2000 rpm-nél, és 1550 N 3000 rpm-nél. A maximális axiális erő Fa értéke 0,2 × Fr. A hűtés típusa természetes konvekció. A motor hossza 192 mm, a központosító gallér átmérője 130 mm, a központosító gallér mélysége 3,5 mm. A rögzítőfuratok száma 4, átmérőjük 11 mm, a rögzítőfuratok osztókör átmérője pedig 165 mm. A termék nettó tömege 12 kg. A méretezési referencia BMH1402P. Az angular pozicionálási pontosság hibája 4,8°. A motor réz alkatrészeinek hőmérséklete maximum 135 °C, a mágnes forró állapotban 100 °C, míg szobahőmérsékleten 20 °C.
Schneider Electric Lexium 32 - BMH1402P16A1A -BMH szervomotor, 140 mm, max 3800 W, max 4000 rpm, 16,8 Nm, IP54, retesszel, 32 hajtáshoz műszaki adatok
Alapadatok
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai fordulatszám: 4000 rpm
Folyamatos állónyomaték: 18,5 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú tápellátásnál
18,5 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú tápellátásnál
Csúcs állónyomaték: 50,3 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú tápellátásnál
50,3 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú tápellátásnál
Névleges kimeneti teljesítmény: 3500 W LXM32.D72N4 esetén 24 A, 400 V, háromfázisú tápellátásnál
3500 W LXM32.D72N4 esetén 24 A, 480 V, háromfázisú tápellátásnál
Névleges nyomaték: 12,2 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú tápellátásnál
12,2 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú tápellátásnál
Névleges fordulatszám: 3000 rpm LXM32.D72N4 esetén 24 A, 400 V, háromfázisú tápellátásnál
3000 rpm LXM32.D72N4 esetén 24 A, 480 V, háromfázisú tápellátásnál
Termék kompatibilitás: LXM32.D72N4 400...480 V háromfázisú tápellátásnál
Tengelyvég: Reteszelt
IP védettségi fokozat: IP54 szabvány
Fordulatszám visszacsatolási felbontás: 32768 pont/fordulat
Rögzítőfék: Nincs
Rögzítési támogatás: Nemzetközi szabvány szerinti perem
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő adatok
Termékcsalád kompatibilitás: Lexium 32
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázis
Folyamatos állóáram: 16,83 A
Folyamatos teljesítmény: 4,44 W
Maximális áramerősség Irms: 46,22 A LXM32.D72N4 esetén
Maximális tartós áramerősség: 57,4 A
Második tengely: Nincs második tengelyvég
Tengelyátmérő: 24 mm
Tengelyhossz: 50 mm
Retesz szélesség: 40 mm
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Motorperem mérete: 140 mm
Motortekercsek száma: 2
Nyomatékkonstans: 1,24 N.m/A 120 °C-on
Visszainduló elektromotoros erő konstans: 70,7 V/krpm 120 °C-on
Motorpólusok száma: 5.0
Forgórész tehetetlensége: 32 kg.cm²
Állórész ellenállása: 0,23 Ohm 20 °C-on
Állórész induktivitása: 2,6 mH 20 °C-on
Állórész villamos időállandója: 13 ms 20 °C-on
Maximális radiális erő Fr: 2240 N 1000 rpm-nél
1780 N 2000 rpm-nél
1550 N 3000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Hosszúság: 192 mm
Központosító gallér átmérője: 130 mm
Központosító gallér mélysége: 3,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 11 mm
Rögzítőfuratok osztókör átmérője: 165 mm
Nettó tömeg: 12 kg
Méretezési referencia: BMH1402P
Hálózati fázisok száma: 3
Szögpozíció pontossági hiba: 4,8 °
Réz max. hőmérséklete: 135 °C
Mágnes max. hőmérséklete: 100 °C
Mágnes szobahőmérséklete: 20 °C
