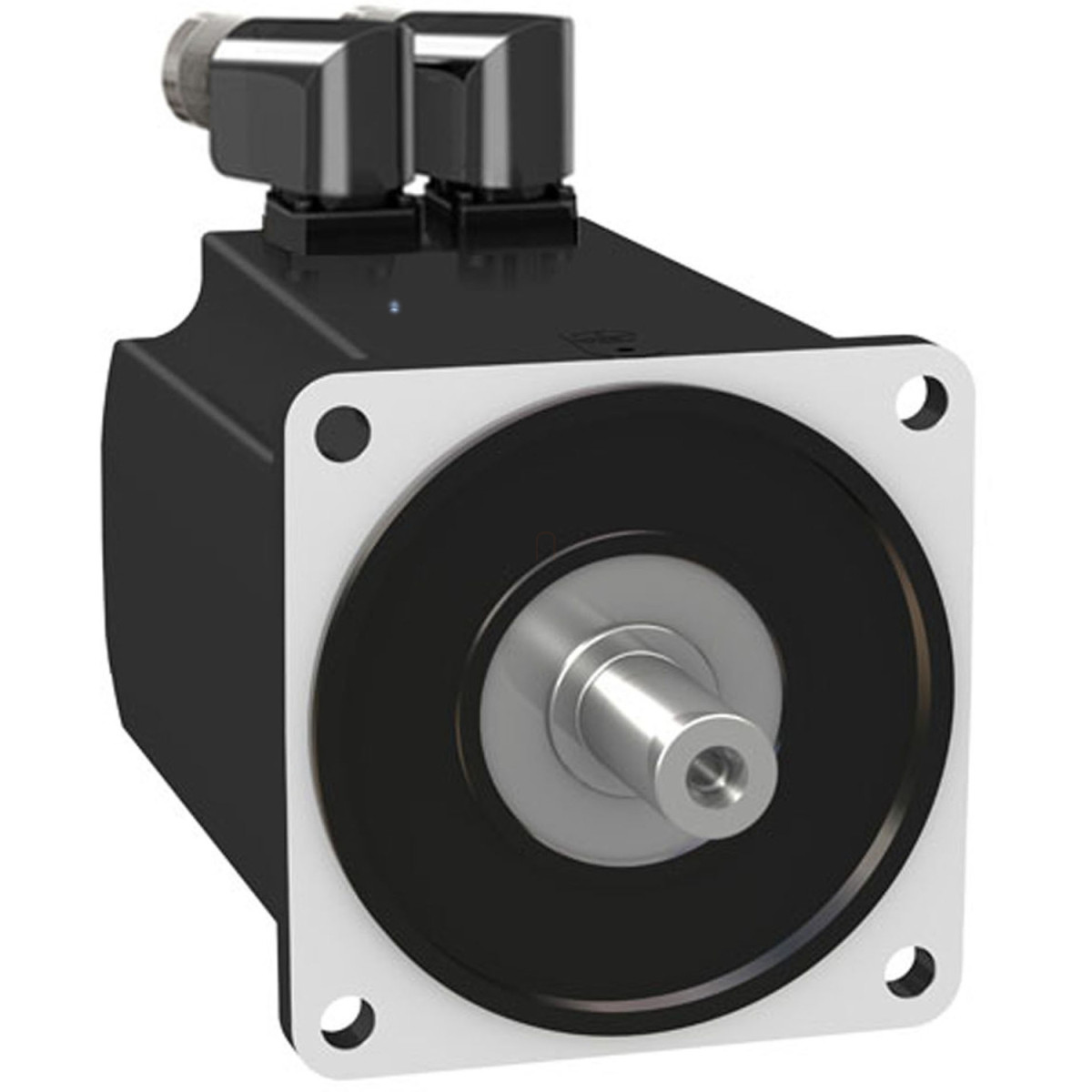

Schneider Electric Lexium 32 - BMH1402P06F2A - BMH szervomotor, 140 mm, max 3800 W, max 4000 rpm, 16,8 Nm, IP54, retesz nélkül, 32 hajtáshoz

Szélesség méret: 200 mm

Hosszúság méret: 600 mm

Magasság méret: 260 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium 32 - BMH1402P06F2A - BMH szervomotor, 140 mm, max 3800 W, max 4000 rpm, 16,8 Nm, IP54, retesz nélkül, 32 hajtáshoz

Name: Schneider Electric Lexium 32 - BMH1402P06F2A - BMH szervomotor, 140 mm, max 3800 W, max 4000 rpm, 16,8 Nm, IP54, retesz nélkül, 32 hajtáshoz
Brand: Schneider Electric
SKU: 3606485207780
Price: 568551 HUF
Availability: InStock

568 551 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Elektromotor

Schneider Electric Lexium 32

A Schneider Electric BMH1402P06F2A szervomotora a Lexium 32 hajtáscsaládhoz készült, nagy teljesítményű, precíz pozicionálást biztosító motor kifejezetten ipari alkalmazásokhoz. Ez a kompakt kivitelű BMH szervomotor 18.5 Nm folyamatos álló nyomatékkal és akár 50.3 Nm csúcs nyomatékkal rendelkezik, amely kiváló választássá teszi nagy precizitást igénylő automatizálási feladatokhoz.

A motor maximális mechanikai fordulatszáma 4000 rpm, névleges fordulatszáma 3000 rpm. 3500 W névleges kimeneti teljesítményével és 12.2 Nm névleges nyomatékával megbízható működést biztosít folyamatos ipari használat során is. A motor kompatibilis a Lexium 32 szervóhajtással, konkrétan az LXM32.D72N4 típussal, amely 400-480 V háromfázisú tápellátással működik. Az IP54 védettségi szinttel rendelkező motor ellenáll a pornak és a fröccsenő víznek, így ipari környezetben is megbízhatóan üzemel.

A BMH1402P06F2A szervomotor technikai specifikációi között szerepel a 32768 pont/fordulat sebességfeedback felbontás, amely rendkívül pontos pozicionálást tesz lehetővé. A motor beépített fékkel rendelkezik, amely 18 Nm tartónyomatékot biztosít, és mindössze 18 W teljesítményt igényel a behúzáshoz. A motor 24 mm átmérőjű sima tengelyvéggel rendelkezik, amely 50 mm hosszú. A motor nemzetközi szabvány szerinti karimával szerelhető, és forgatható derékszögű csatlakozókkal van ellátva az elektromos bekötéshez. A visszacsatolás típusa egyszeri fordulatú SinCos Hiperface enkóder, amely biztosítja a pontos pozíció visszajelzést.

A motor további műszaki paraméterei között megtalálható a 140 mm-es motorkarima méret, 2 motortekercs, 1.24 N.m/A nyomaték konstans 120 °C-on, valamint 70.7 V/krpm ellenelektromos erő konstans szintén 120 °C-on. A motor 5 pólussal rendelkezik, a forgórész tehetetlenségi nyomatéka 33.5 kg·cm², a sztátor ellenállása 0.23 Ohm 20 °C-on, a sztátor induktivitása pedig 2.6 mH 20 °C-on. A motor természetes konvekcióval hűl, teljes hossza 227 mm, központosító gallér átmérője 130 mm, a gallér mélysége 3.5 mm. A motor 4 rögzítőfurattal rendelkezik, amelyek átmérője 11 mm, és egy 165 mm átmérőjű körön helyezkednek el.

Schneider Electric Lexium 32 - BMH1402P06F2A -BMH szervomotor, 140 mm, max 3800 W, max 4000 rpm, 16,8 Nm, IP54, retesz nélkül, 32 hajtáshoz műszaki adatok

Általános jellemzők

Eszköz rövid neve: BMH

Termék vagy alkatrész típusa: Szervomotor

Maximális mechanikai fordulatszám: 4000 rpm

Folyamatos álló nyomaték: 18,5 N.m LXM32.D72N4 esetén 24 A, 400 V, három fázis

Folyamatos álló nyomaték: 18,5 N.m LXM32.D72N4 esetén 24 A, 480 V, három fázis

Csúcs álló nyomaték: 50,3 N.m LXM32.D72N4 esetén 24 A, 400 V, három fázis

Csúcs álló nyomaték: 50,3 N.m LXM32.D72N4 esetén 24 A, 480 V, három fázis

Teljesítmény jellemzők

Névleges kimeneti teljesítmény: 3500 W LXM32.D72N4 esetén 24 A, 400 V, három fázis

Névleges kimeneti teljesítmény: 3500 W LXM32.D72N4 esetén 24 A, 480 V, három fázis

Névleges nyomaték: 12,2 N.m LXM32.D72N4 esetén 24 A, 400 V, három fázis

Névleges nyomaték: 12,2 N.m LXM32.D72N4 esetén 24 A, 480 V, három fázis

Névleges fordulatszám: 3000 rpm LXM32.D72N4 esetén 24 A, 400 V, három fázis

Névleges fordulatszám: 3000 rpm LXM32.D72N4 esetén 24 A, 480 V, három fázis

Termék kompatibilitás: LXM32.D72N4 400...480 V három fázis esetén

Mechanikai jellemzők

Tengelyvég: Sima tengely

IP védettségi fokozat: IP54 standard

Sebességvisszacsatolás felbontása: 32768 pont/fordulat

Tartófék: Igen

Rögzítési támogatás: Nemzetközi szabványos karima

Elektromos csatlakozás: Forgatható derékszögű csatlakozók

Kiegészítő információk

Tartomány kompatibilitás: Lexium 32

Névleges tápfeszültség: 480 V

Hálózati fázisok száma: Három fázis

Folyamatos álló áram: 16,83 A

Folyamatos teljesítmény: 4,44 W

Maximális áram Irms: 46,22 A LXM32.D72N4 esetén

Maximális állandó áram: 57,4 A

Második tengely: Második tengelyvég nélkül

Tengely átmérő: 24 mm

Tengely hossz: 50 mm

Visszacsatolás típusa: Egyszeres fordulatú SinCos Hiperface

Tartónyomaték: 18 N.m tartófék

Fizikai jellemzők

Motorkarima méret: 140 mm

Motorstackok száma: 2

Nyomaték állandó: 1,24 N.m/A 120 °C-on

Visszaindukált feszültség állandó: 70,7 V/krpm 120 °C-on

Motorpólusok száma: 5,0

Forgórész tehetetlenség: 33,5 kg.cm²

Állórész ellenállás: 0,23 Ohm 20 °C-on

Állórész induktivitás: 2,6 mH 20 °C-on

Állórész elektromos időállandó: 13 ms 20 °C-on

Terhelhetőségi adatok

Maximális sugárirányú erő Fr: 2240 N 1000 rpm-nél

Maximális sugárirányú erő Fr: 1780 N 2000 rpm-nél

Maximális sugárirányú erő Fr: 1550 N 3000 rpm-nél

Maximális axiális erő Fa: 0,2 x Fr

Fék behúzási teljesítmény: 18 W

Hűtés típusa: Természetes konvekció

Méretek

Hossz: 227 mm

Központosító gallér átmérő: 130 mm

Központosító gallér mélység: 3,5 mm

Rögzítőfuratok száma: 4

Rögzítőfuratok átmérője: 11 mm

Rögzítőfuratok körkörös átmérője: 165 mm

Nettó tömeg: 14,3 kg

Egyéb adatok

Méretezési referencia: BMH1402P

Hálózati fázisok száma: 3

Szöghiba: 4,8 °

Réz hőmérséklete: 135 °C

Mágnes hőmérséklete: 100 °C

Mágnes szobahőmérséklete: 20 °C

Tehetetlenség: 1,5 kg.cm² fékkel

Tehetetlenség: 32,003 kg.cm² motorral

Termék adatok

Szélesség méret

200 mm

Hosszúság méret

600 mm

Magasság méret

260 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606485207780

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

480

Kivitel

váltakozó áram-szinkron motor

Védettség

IP54

Pólusszám

Gyártó/Márka

Schneider Electric

Névleges áram

24 A

Tömeg

14,6 kg/db

Cikkszám

3606485207780
