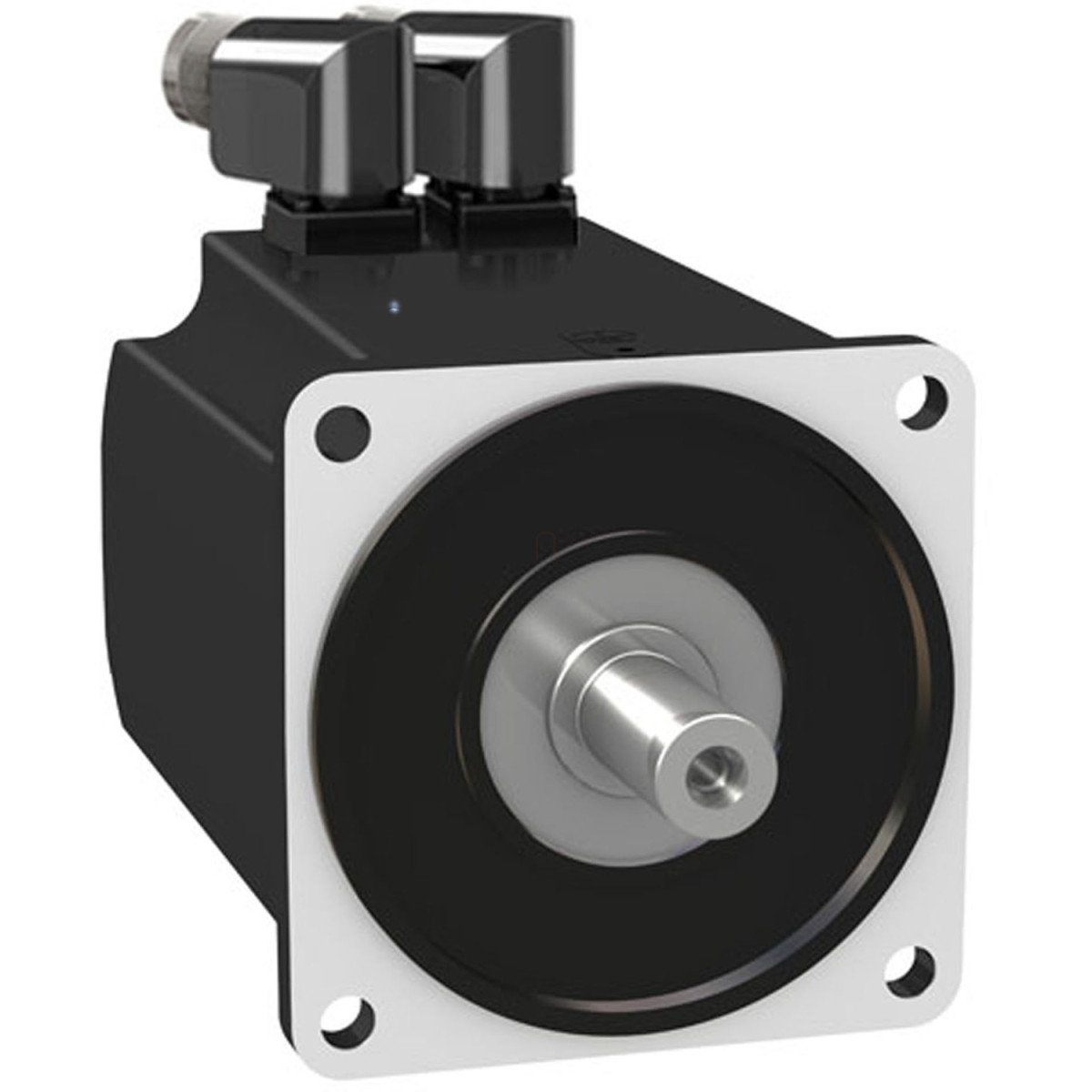

Schneider Electric Lexium 32 - BMH1401P07F2A - BMH szervomotor, 140 mm, max 2400 W, max 4000 rpm, 10,3 Nm, IP54, retesz nélkül, 32 hajtáshoz

Szélesség méret: 260 mm

Hosszúság méret: 600 mm

Magasság méret: 200 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium 32 - BMH1401P07F2A - BMH szervomotor, 140 mm, max 2400 W, max 4000 rpm, 10,3 Nm, IP54, retesz nélkül, 32 hajtáshoz

Name: Schneider Electric Lexium 32 - BMH1401P07F2A - BMH szervomotor, 140 mm, max 2400 W, max 4000 rpm, 10,3 Nm, IP54, retesz nélkül, 32 hajtáshoz
Brand: Schneider Electric
SKU: 3606485198675
Price: 628595 HUF
Availability: InStock

628 595 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Elektromotor

Schneider Electric Lexium 32

A Schneider Electric Lexium 32 - BMH1401P07F2A szervomotor egy csúcskategóriás, nagy teljesítményű ipari meghajtó rendszer, amely ideális választás precíziós vezérlést igénylő alkalmazásokhoz. Ez a BMH sorozatú motor a Lexium 32 hajtáscsaláddal együttműködve kiemelkedő teljesítményt és pontos pozicionálást biztosít ipari automatizálási környezetben.

A BMH1401P07F2A szervomotor maximálisan 4000 rpm fordulatszámra képes, 10,3 Nm folyamatos állónyomatékkal. Ez a modell sima tengelykialakítással rendelkezik, átmérője 24 mm, hossza 50 mm. A motor integrált fékrendszerrel van ellátva, amely 18 Nm tartónyomatékot biztosít, így tökéletes választás olyan alkalmazásokhoz, ahol a pozíció pontos megtartása kritikus fontosságú. IP54-es védettségi besorolásának köszönhetően megfelelő védelmet nyújt por és vízpermet ellen, így különböző ipari környezetekben is megbízhatóan működik.

Ez a szervomotor kiemelkedő precizitást biztosít a 16 bites multiturn SinCos Hiperface enkóderének köszönhetően, amely 32768 pont/fordulat × 4096 fordulat felbontást kínál. A motor elektromos csatlakozása elforgatható derékszögű csatlakozókon keresztül történik, ami rugalmas telepítést tesz lehetővé. Kompatibilis a Lexium 32 sorozatú hajtásokkal, konkrétan a LXM32.D30M2 (230 V egyfázisú) és LXM32.D30N4 (400-480 V háromfázisú) típusokkal. A névleges kimeneti teljesítmény a használt hajtástól függően 1450-2400 W között változik, míg a névleges forgatónyomaték 6,9-7,7 Nm közötti értékeket érhet el. A csúcsnyomaték akár 30,8 Nm is lehet, ami kiemelkedő dinamikus teljesítményt biztosít.

A BMH1401P07F2A szervomotor 140 mm-es motorperemmel rendelkezik, nemzetközi szabvány szerinti rögzítéssel. A motor természetes konvekciós hűtéssel működik, ami egyszerűsíti a telepítést és csökkenti a karbantartási igényeket. A motor villamos paraméterei között szerepel a 1,16 N.m/A nyomatékállandó és 77,4 V/krpm ellenelektromos erő állandó (120 °C-on mérve), 0,69 Ohm állórész ellenállás és 4,66 mH állórész induktivitás (20 °C-on), valamint 9,7 ms állórész elektromos időállandó. A motor forgórészének tehetetlenségi nyomatéka 17,96 kg.cm², ami biztosítja a gyors reagálást és pontos pozicionálást. Ez a szervomotor ideális választás olyan iparágak számára, ahol a precizitás, a megbízhatóság és a nagy teljesítmény alapvető követelmény.

Schneider Electric Lexium 32 - BMH1401P07F2A -BMH szervomotor, 140 mm, max 2400 W, max 4000 rpm, 10,3 Nm, IP54, retesz nélkül, 32 hajtáshoz műszaki adatok

Főbb jellemzők

Eszköz rövid neve: BMH

Termék vagy komponens típusa: Szervomotor

Maximális mechanikai sebesség: 4000 rpm

Folyamatos állónyomaték: 10,3 N.m LXM32.D30M2 esetén 10 A, 230 V, egyfázisú

Folyamatos állónyomaték: 10,3 N.m LXM32.D30N4 esetén 10 A, 400 V, háromfázisú

Folyamatos állónyomaték: 10,3 N.m LXM32.D30N4 esetén 10 A, 480 V, háromfázisú

Csúcs állónyomaték: 30,8 N.m LXM32.D30M2 esetén 10 A, 230 V, egyfázisú

Csúcs állónyomaték: 30,8 N.m LXM32.D30N4 esetén 10 A, 400 V, háromfázisú

Csúcs állónyomaték: 30,8 N.m LXM32.D30N4 esetén 10 A, 480 V, háromfázisú

Névleges kimeneti teljesítmény: 1450 W LXM32.D30M2 esetén 10 A, 230 V, egyfázisú

Névleges kimeneti teljesítmény: 2400 W LXM32.D30N4 esetén 10 A, 400 V, háromfázisú

Névleges kimeneti teljesítmény: 2400 W LXM32.D30N4 esetén 10 A, 480 V, háromfázisú

Névleges nyomaték: 6,9 N.m LXM32.D30M2 esetén 10 A, 230 V, egyfázisú

Névleges nyomaték: 7,7 N.m LXM32.D30N4 esetén 10 A, 400 V, háromfázisú

Névleges nyomaték: 7,7 N.m LXM32.D30N4 esetén 10 A, 480 V, háromfázisú

Névleges sebesség: 2000 rpm LXM32.D30M2 esetén 10 A, 230 V, egyfázisú

Névleges sebesség: 3000 rpm LXM32.D30N4 esetén 10 A, 400 V, háromfázisú

Névleges sebesség: 3000 rpm LXM32.D30N4 esetén 10 A, 480 V, háromfázisú

Termék kompatibilitás: LXM32.D30M2 230 V egyfázisú esetén, LXM32.D30N4 400...480 V háromfázisú esetén

Tengelyvég: Sima tengely

IP védettségi fokozat: IP54 szabvány

Sebesség visszajelzési felbontás: 32768 pont/fordulat x 4096 fordulat

Tartófék: Van

Szerelési támogatás: Nemzetközi szabvány perem

Elektromos csatlakozás: Elforgatható derékszögű csatlakozók

Kiegészítő információk

Sorozat kompatibilitás: Lexium 32

Névleges tápfeszültség [Us]: 480 V

Hálózat fázisainak száma: Háromfázisú

Folyamatos állóáram: 8,58 A

Folyamatos teljesítmény: 2,85 W

Maximális áram Irms: 29,8 A LXM32.D30M2 esetén, 29,8 A LXM32.D30N4 esetén

Maximális állandó áram: 29,8 A

Második tengely: Második tengelyvég nélkül

Tengely átmérő: 24 mm

Tengely hossz: 50 mm

Visszacsatolás típusa: Multiturn SinCos Hiperface

Tartónyomaték: 18 N.m tartófék

Motor peremméret: 140 mm

Motor stack-ek száma: 1

Nyomaték állandó: 1,16 N.m/A 120 °C-on

Ellenelektromos erő állandó: 77,4 V/krpm 120 °C-on

Motor pólusok száma: 5,0

Forgórész tehetetlenségi nyomatéka: 17,96 kg.cm²

Állórész ellenállás: 0,69 Ohm 20 °C-on

Állórész induktivitás: 4,66 mH 20 °C-on

Állórész elektromos időállandó: 9,7 ms 20 °C-on

Maximális radiális erő Fr: 1930 N 1000 rpm-nél, 1530 N 2000 rpm-nél, 1340 N 3000 rpm-nél

Maximális axiális erő Fa: 0,2 x Fr

Fék behúzási teljesítmény: 18 W

Hűtés típusa: Természetes konvekció

Hosszúság: 187 mm

Központosító gallér átmérő: 130 mm

Központosító gallér mélység: 3,5 mm

Szerelőfuratok száma: 4

Szerelőfuratok átmérője: 11 mm

Szerelőfuratok körátmérője: 165 mm

Nettó súly: 10,3 kg

Méretezési referencia: BMH1401P

Hálózati fázisok száma: 3

Pontossági hiba [szögmérés]: 4,8 °

Réz hőmérséklete max: 135 °C

Mágnes hőmérséklete max: 100 °C

Mágnes szobahőmérséklete: 20 °C

Termék adatok

Szélesség méret

260 mm

Hosszúság méret

600 mm

Magasság méret

200 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606485198675

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

480

Kivitel

váltakozó áram-szinkron motor

Védettség

IP54

Pólusszám

Gyártó/Márka

Schneider Electric

Névleges áram

10 A

Tömeg

10,6 kg/db

Cikkszám

3606485198675
