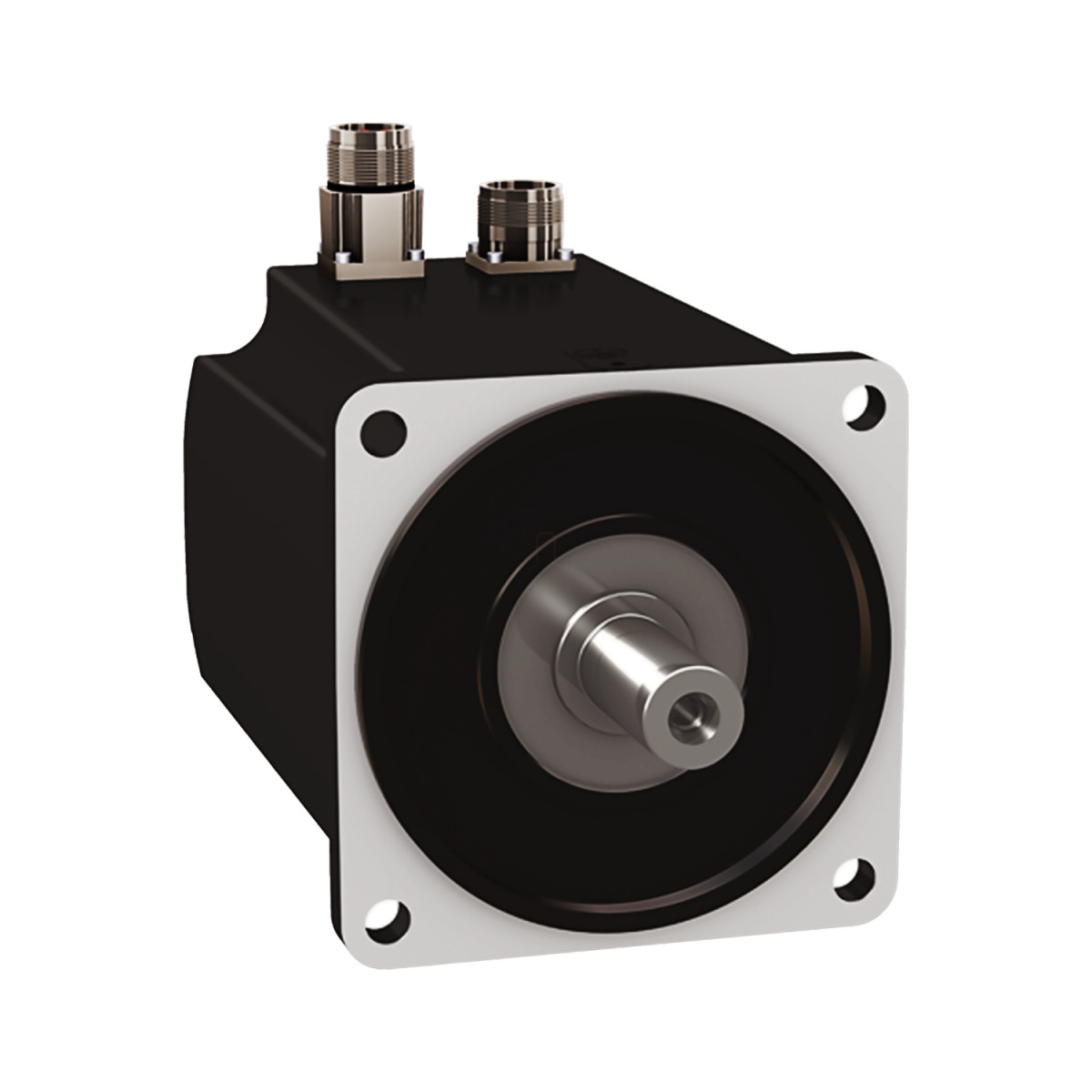

A Schneider Electric Lexium 32 - BMH1401P01A1A szervomotor egy rendkívül hatékony és precíz megoldás ipari automatizálási alkalmazásokhoz, különösen olyan területeken, ahol magas pontosság és megbízható teljesítmény szükséges. Ez a BMH sorozatú szervomotor tökéletes választás gyártósorokhoz, csomagolóberendezésekhez és egyéb nagy precizitást igénylő ipari rendszerekhez.
A BMH1401P01A1A típusú motor kiemelkedő műszaki paraméterekkel rendelkezik. A motor maximális mechanikai fordulatszáma 4000 rpm, folyamatos nyomatéka 10,3 Nm, míg csúcsnyomatéka akár 30,8 Nm is lehet. Konfigurációtól függően a névleges kimeneti teljesítmény 1450 W (LXM32.D30M2 esetén egyfázisú 230 V-os táplálással) vagy 2400 W (LXM32.D30N4 esetén három fázisú 400-480 V-os táplálással). A névleges fordulatszám szintén a vezérlőegységtől függően 2000 rpm vagy 3000 rpm lehet.
A szervomotor IP54-es védettségi szinttel rendelkezik, ami biztosítja a por és nedvesség elleni megfelelő védelmet. A visszacsatolást 128 bites (131072 pont/fordulat felbontású) enkóder biztosítja, ami rendkívül pontos pozicionálást tesz lehetővé. A motor nemzetközi szabványú karimával szerelhető, és egyenes csatlakozókkal van ellátva. A tengely átmérője 24 mm, hossza 50 mm, és sima kivitelű (retesz nélküli), ami bizonyos alkalmazásokhoz ideális választás.
A BMH1401P01A1A műszaki adatai között szerepel a 1,16 Nm/A nyomatékállandó és 77,4 V/krpm ellenelektromos erő állandó (mindkettő 120°C-on mérve). A motor 5 pólusú, a rotor tehetetlenségi nyomatéka 16,46 kg·cm². Az állórész ellenállása 0,69 Ohm, induktivitása 4,66 mH (mindkettő 20°C-on mérve), elektromos időállandója pedig 9,7 ms. A motor természetes konvekciós hűtéssel rendelkezik, nem tartalmaz rögzítőféket és második tengelyvéget. A pozicionálási pontosság 1,4°, és egyfordulatos SinCos Hiperface visszacsatolás jellemzi.
A motor kompatibilis a Lexium 32 hajtáscsaláddal, különösen az LXM32.D30M2 (230 V egyfázisú) és LXM32.D30N4 (400-480 V háromfázisú) típusokkal. A BMH1401P01A1A szervomotor teljes hossza 152 mm, a központosító gallér átmérője 130 mm (3,5 mm mélységgel). A rögzítéshez 4 db 11 mm átmérőjű furat szolgál, 165 mm-es körosztáson elhelyezve. A motor nettó súlya 8 kg.
Schneider Electric Lexium 32 - BMH1401P01A1A -BMH szervomotor, 140 mm, max 2400 W, max 4000 rpm, 10,3 Nm, IP54, retesz nélkül, 32 hajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai fordulatszám: 4000 rpm
Folyamatos tartónyomaték: 10,3 Nm (LXM32.D30M2 esetén 10 A, 230 V, egyfázisú tápellátásnál; LXM32.D30N4 esetén 10 A, 400 V vagy 480 V, háromfázisú tápellátásnál)
Csúcs tartónyomaték: 30,8 Nm (LXM32.D30M2 esetén 10 A, 230 V, egyfázisú tápellátásnál; LXM32.D30N4 esetén 10 A, 400 V vagy 480 V, háromfázisú tápellátásnál)
Névleges kimeneti teljesítmény: 1450 W (LXM32.D30M2 esetén 10 A, 230 V, egyfázisú tápellátásnál); 2400 W (LXM32.D30N4 esetén 10 A, 400 V vagy 480 V, háromfázisú tápellátásnál)
Névleges nyomaték: 6,9 Nm (LXM32.D30M2 esetén 10 A, 230 V, egyfázisú tápellátásnál); 7,7 Nm (LXM32.D30N4 esetén 10 A, 400 V vagy 480 V, háromfázisú tápellátásnál)
Névleges fordulatszám: 2000 rpm (LXM32.D30M2 esetén 10 A, 230 V, egyfázisú tápellátásnál); 3000 rpm (LXM32.D30N4 esetén 10 A, 400 V vagy 480 V, háromfázisú tápellátásnál)
Termék kompatibilitás: LXM32.D30M2 (230 V egyfázisú); LXM32.D30N4 (400...480 V háromfázisú)
Tengelyvég: Sima tengely
IP védettségi fokozat: IP54 szabvány
Sebességvisszacsatolás felbontása: 131072 pont/fordulat
Tartófék: Nélkül
Rögzítő támasz: Nemzetközi szabványos karima
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő adatok
Kompatibilis termékcsalád: Lexium 32
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Három fázis
Folyamatos állóáram: 8,58 A
Folyamatos teljesítmény: 2,85 W
Maximális áram Irms: 29,8 A (LXM32.D30M2 és LXM32.D30N4 esetén)
Maximális állandó áram: 29,8 A
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 24 mm
Tengely hossz: 50 mm
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Motor karima mérete: 140 mm
Motor kötegek száma: 1
Nyomaték állandó: 1,16 Nm/A (120 °C-on)
Visszainduló erő állandó: 77,4 V/krpm (120 °C-on)
Motor pólusok száma: 5,0
Rotor tehetetlenségi nyomaték: 16,46 kg.cm²
Állórész ellenállás: 0,69 Ohm (20 °C-on)
Állórész induktivitás: 4,66 mH (20 °C-on)
Állórész elektromos időállandó: 9,7 ms (20 °C-on)
Maximális radiális erő Fr: 1930 N (1000 rpm-nél); 1530 N (2000 rpm-nél); 1340 N (3000 rpm-nél)
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Hossz: 152 mm
Központosító gallér átmérő: 130 mm
Központosító gallér mélység: 3,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 11 mm
Rögzítő furatok körelosztás átmérője: 165 mm
Nettó súly: 8 kg
Méretezési referencia: BMH1401P
Hálózati fázisok száma: 3
Pontossági hiba [szögben]: 1,4 °
Réz hőmérséklete (maximális): 135 °C
Mágnes hőmérséklete (maximális): 100 °C
Mágnes hőmérséklete (normál): 20 °C
