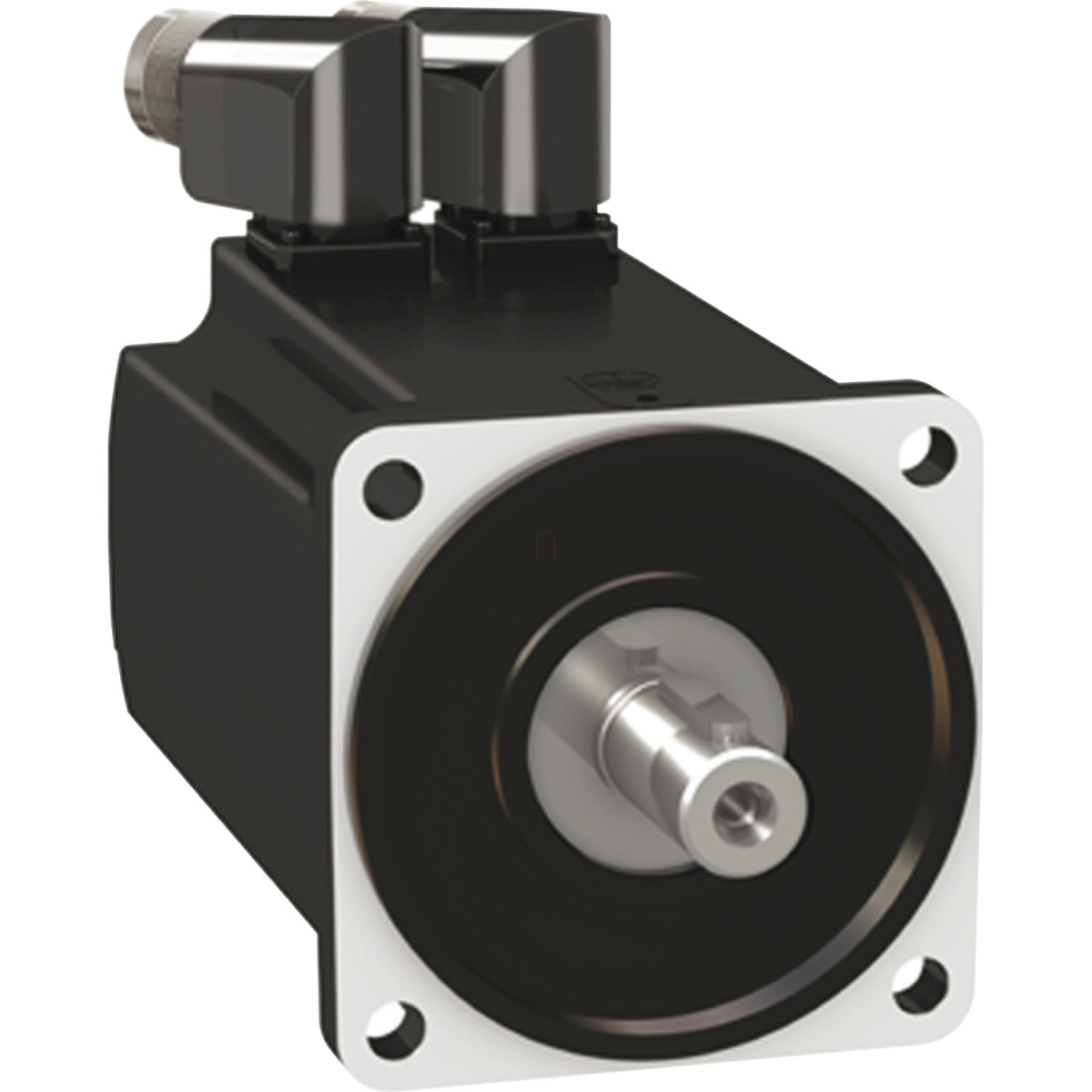

A Schneider Electric BMH1003T12F2A szervomotor a Lexium 32 sorozat kiemelkedő tagja, amely különleges tulajdonságaival és megbízhatóságával tűnik ki az ipari automatizálás területén. Ez a prémium szervomotor ideális választás precíziós mozgatást igénylő alkalmazásokhoz, ahol a pontosság és a megbízhatóság elengedhetetlen követelmény.
A BMH1003T12F2A szervomotor kiemelkedő teljesítményparaméterekkel rendelkezik: 8,2 Nm folyamatos állónyomatékkal és akár 22,8 Nm csúcs állónyomatékkal büszkélkedhet. A motor maximális mechanikai fordulatszáma 6000 rpm, míg névleges teljesítménye 1450 W. Az eszköz névleges nyomatéka 5,6 Nm, névleges fordulatszáma pedig 2500 rpm. A szervomotor kompatibilis a Lexium 32 LXM32.D30M2 hajtásrendszerrel, amely 230 V egyfázisú táplálással működik. Az IP54-es védettségi szintnek köszönhetően a motor ellenáll a pornak és a fröccsenő víznek, így változatos ipari környezetben is megbízhatóan üzemeltethető. A motor tengelyvége reteszelt kialakítású, ami biztonságos és stabil mechanikai kapcsolatot tesz lehetővé a hajtott elemekkel.
A BMH1003T12F2A szervomotor fejlett visszacsatolási rendszerrel rendelkezik, amely 131072 pont/fordulat × 4096 fordulat felbontású sebességjelet biztosít. A beépített tartófék 9 Nm tartónyomatékot képes kifejteni, ami kikapcsolt állapotban is biztosítja a tengelyhelyzet stabilitását. A motor szerelése nemzetközi szabványú karimával történik, elektromos csatlakoztatása pedig elforgatható derékszögű csatlakozókon keresztül valósul meg. A motor háromfázisú hálózatról üzemel, névleges tápfeszültsége 240 V. A folyamatos állóáram értéke 10 A, a maximális áram pedig 34,7 A az LXM32.D30M2 hajtással. A motor tengelyének átmérője 19 mm, hossza 40 mm, a retesz szélessége pedig 30 mm. A visszacsatolás típusa Multiturn SinCos Hiperface, amely rendkívül pontos pozicionálást tesz lehetővé.
A BMH1003T12F2A szervomotor műszaki paraméterei között találunk további fontos adatokat is: a motor 3 állórész-tekercseléssel rendelkezik, nyomatékállandója 0,82 Nm/A 120 °C-on, míg a feszültségállandó 54,8 V/krpm 120 °C-on. A motor 5 pólussal rendelkezik, rotorjának tehetetlenségi nyomatéka 10,3 kg·cm². Az állórész ellenállása 0,47 Ohm 20 °C-on, induktivitása 1,355 mH 20 °C-on, elektromos időállandója pedig 6,4 ms 20 °C-on. A motor természetes konvekcióval hűtött, teljes hossza 234,3 mm, a központosító gallér átmérője 95 mm, mélysége 3,5 mm. A rögzítőfuratok száma 4, átmérőjük 9 mm, a furatok körátmérője pedig 115 mm. A motor nettó tömege 8,15 kg, méretezési hivatkozása BMH1003T. A szöghiba pontossága 1,4°, a tekercs megengedett maximális hőmérséklete 135 °C, a mágnes megengedett maximális hőmérséklete 100 °C, szobahőmérsékleten pedig 20 °C. A BMH1003T12F2A szervomotor széleskörű felhasználhatósága és kiemelkedő teljesítménye miatt ideális választás precíziós ipari alkalmazásokhoz, robotikához, CNC gépekhez és egyéb automatizált rendszerekhez.
Schneider Electric Lexium 32 - BMH1003T12F2A -BMH szervomotor, 100 mm, max 1450 W, max 5000 rpm, 8 Nm, IP54, retesszel, 32 hajtáshoz műszaki adatok
Főbb jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai fordulatszám: 6000 rpm
Folyamatos állónyomaték: 8,2 Nm LXM32.D30M2 esetén 10 A, 230 V, egyfázisú táplálással
Csúcs állónyomaték: 22,8 Nm LXM32.D30M2 esetén 10 A, 230 V, egyfázisú táplálással
Névleges kimeneti teljesítmény: 1450 W LXM32.D30M2 esetén 10 A, 230 V, egyfázisú táplálással
Névleges nyomaték: 5,6 Nm LXM32.D30M2 esetén 10 A, 230 V, egyfázisú táplálással
Névleges fordulatszám: 2500 rpm LXM32.D30M2 esetén 10 A, 230 V, egyfázisú táplálással
Termék kompatibilitás: LXM32.D30M2 230 V egyfázisú táplálással
Tengelyvég: Reteszelt
IP védettségi fokozat: IP54 szabványos
Sebesség visszacsatolás felbontása: 131072 pont/fordulat × 4096 fordulat
Tartófék: Beépített
Rögzítési támogatás: Nemzetközi szabványú karima
Elektromos csatlakozás: Elforgatható derékszögű csatlakozók
Kiegészítő adatok
Sorozat kompatibilitás: Lexium 32
Névleges tápfeszültség: 240 V
Hálózati fázisok száma: Háromfázisú
Folyamatos állóáram: 10 A
Folyamatos teljesítmény: 2,62 W
Maximális áram Irms: 34,7 A LXM32.D30M2 esetén
Maximális állandó áram: 33,85 A
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 19 mm
Tengely hossz: 40 mm
Retesz szélesség: 30 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Tartónyomaték: 9 Nm tartófék
Motor karima mérete: 100 mm
Műszaki paraméterek
Motor tekercsek száma: 3
Nyomatékállandó: 0,82 Nm/A 120 °C-on
Feszültségállandó: 54,8 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Rotor tehetetlenségi nyomatéka: 10,3 kg.cm²
Állórész ellenállás: 0,47 Ohm 20 °C-on
Állórész induktivitás: 1,355 mH 20 °C-on
Állórész elektromos időállandó: 6,4 ms 20 °C-on
Maximális radiális erő Fr: 1050 N 1000 rpm-nél, 830 N 2000 rpm-nél, 730 N 3000 rpm-nél, 660 N 4000 rpm-nél, 610 N 5000 rpm-nél
Maximális axiális erő Fa: 0,2 × Fr
Fék behúzási teljesítmény: 18 W
Hűtés típusa: Természetes konvekció
Hossz: 234,3 mm
Központosító gallér átmérő: 95 mm
Központosító gallér mélység: 3,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 9 mm
Rögzítőfuratok körátmérője: 115 mm
Nettó tömeg: 8,15 kg
Méretezési hivatkozás: BMH1003T
Hálózati fázisok száma: 3
Szöghiba pontosság: 1,4 °
Tekercs max. hőmérséklet: 135 °C
Mágnes max. hőmérséklet: 100 °C
Mágnes szobahőmérséklete: 20 °C
