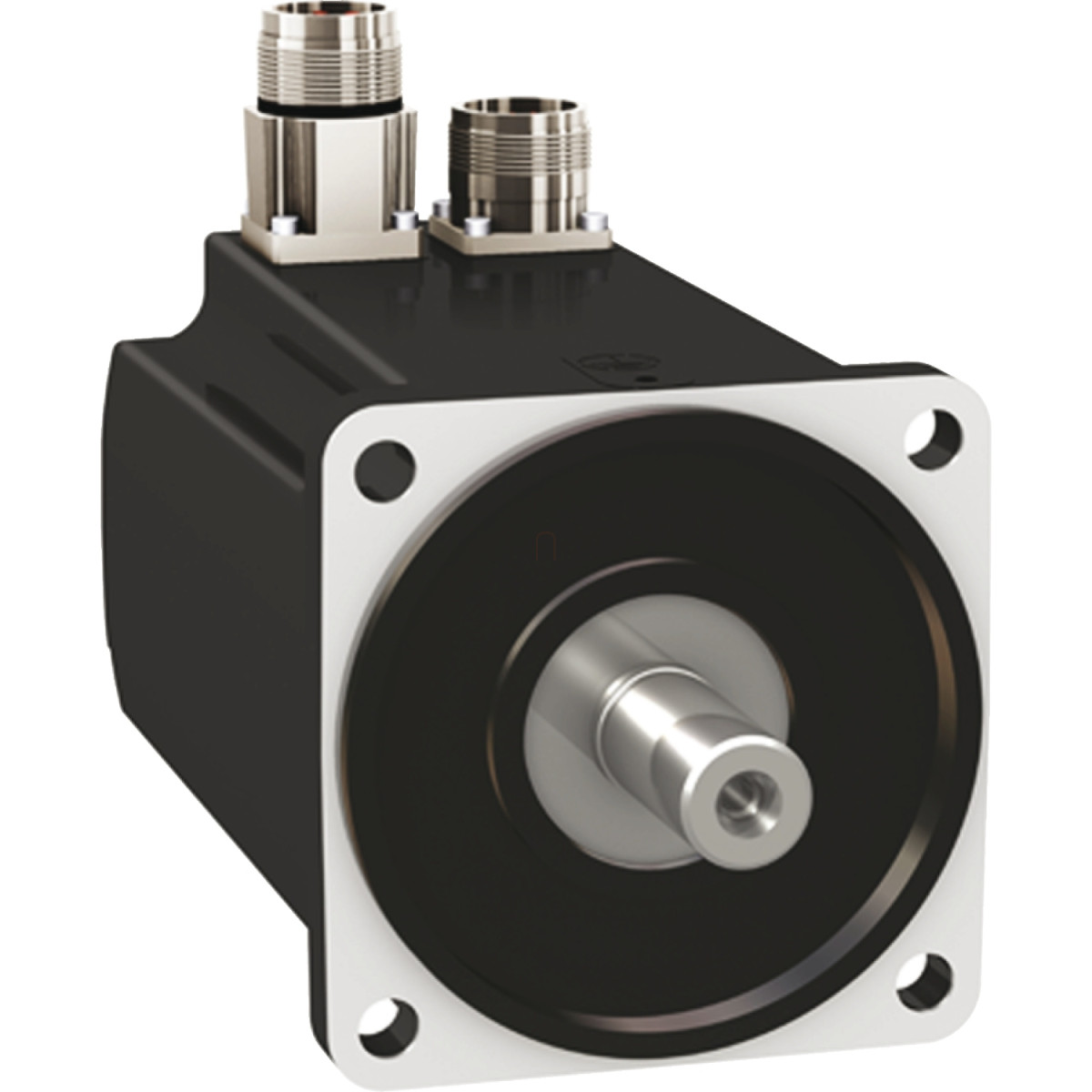

A Schneider Electric BMH1003T12F1A szervomotor a Lexium 32 hajtáscsalád tökéletes kiegészítője, amely kiváló teljesítményt és pontos pozicionálást biztosít ipari alkalmazásokban. Ez a 100 mm-es karimával rendelkező szervomotor ideális választás olyan automatizálási feladatokhoz, ahol a precíz mozgásvezérlés elengedhetetlen.
A BMH1003T12F1A modell kiemelkedő műszaki paraméterekkel büszkélkedhet: 8,2 Nm folyamatos nyomaték mellett akár 22,8 Nm csúcsnyomatékot is képes leadni. A névleges teljesítménye 1450 W, amely 2500 ford/perc névleges fordulatszám mellett 5,6 Nm nyomatékot biztosít. Maximális mechanikai sebessége eléri a 6000 ford/percet, így gyors pozicionálási feladatokra is tökéletesen alkalmas. A motor IP54-es védettséggel rendelkezik, ami megfelelő védelmet nyújt por és nedvesség ellen ipari környezetben.
A motor reteszelt tengelyvéggel készül, amelynek átmérője 19 mm, hossza 40 mm, a retesz szélessége pedig 30 mm. A visszacsatolást egy nagy felbontású, 131072 pont/fordulat × 4096 fordulat multiturn SinCos Hiperface enkóder biztosítja, amely rendkívül pontos pozicionálást tesz lehetővé mindössze 1,4° szöghibával. A beépített fék 9 Nm tartónyomatékot biztosít, amely biztonságosan rögzíti a pozíciót álló helyzetben. A fékmágnes behúzási teljesítménye 18 W.
A BMH1003T12F1A motor kompatibilis a Lexium 32 hajtáscsalád LXM32.D30M2 típusával, 230 V egyfázisú táplálás esetén. Emellett három fázisú, 240 V-os tápfeszültséggel is üzemeltethető. A motor állandó árama 10 A, míg a maximális effektív áram elérheti a 34,7 A-t. A nyomatékállandó 0,82 Nm/A 120°C-on, a feszültségállandó pedig 54,8 V/krpm ugyanezen a hőmérsékleten.
A motor elektromos jellemzői közül kiemelendő a 0,47 Ohm állórész-ellenállás és az 1,355 mH állórész-induktivitás (20°C-on mérve), valamint a 6,4 ms állórész villamos időállandó. A rotor tehetetlenségi nyomatéka 10,3 kg·cm², ami jó dinamikai tulajdonságokat biztosít. A motor 5 pólussal rendelkezik és 3 állórész tekercsszakasszal épült fel. A hűtés természetes konvekcióval történik, ami csendes működést tesz lehetővé.
A BMH1003T12F1A motor szerelése nemzetközi szabványos peremmel történik, a centrírozó gallér átmérője 95 mm, mélysége 3,5 mm. A rögzítés 4 db 9 mm-es furattal történik, amelyek 115 mm-es körön helyezkednek el. A motor teljes hossza 234,3 mm, tömege 8,15 kg. A motor maximális radiális erőterhelése fordulatszámtól függően 610-1050 N, míg a maximális axiális erő a radiális erő 0,2-szerese lehet.
Schneider Electric Lexium 32 - BMH1003T12F1A -BMH szervomotor, 100 mm, max 1450 W, max 5000 rpm, 8 Nm, IP54, retesszel, 32 hajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 6000 rpm
Folyamatos állónyomaték: 8,2 Nm (LXM32.D30M2 esetén, 10 A, 230 V, egyfázisú)
Csúcs állónyomaték: 22,8 Nm (LXM32.D30M2 esetén, 10 A, 230 V, egyfázisú)
Névleges kimeneti teljesítmény: 1450 W (LXM32.D30M2 esetén, 10 A, 230 V, egyfázisú)
Névleges nyomaték: 5,6 Nm (LXM32.D30M2 esetén, 10 A, 230 V, egyfázisú)
Névleges fordulatszám: 2500 rpm (LXM32.D30M2 esetén, 10 A, 230 V, egyfázisú)
Termék kompatibilitás: LXM32.D30M2, 230 V egyfázisú
Tengely vég: Reteszelt
IP védettségi fokozat: IP54 standard
Sebesség visszacsatolás felbontása: 131072 pont/fordulat × 4096 fordulat
Tartófék: Beépített
Szerelési támogatás: Nemzetközi szabvány karima
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő adatok
Kompatibilitási tartomány: Lexium 32
Névleges tápfeszültség: 240 V
Hálózati fázisszám: Háromfázisú
Folyamatos állóáram: 10 A
Folyamatos teljesítmény: 2,62 W
Maximális áram Irms: 34,7 A (LXM32.D30M2 esetén)
Maximális állandó áram: 33,85 A
Második tengely: Második tengelyvég nélkül
Tengelyátmérő: 19 mm
Tengelyhossz: 40 mm
Retesz szélesség: 30 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Tartónyomaték: 9 Nm tartófék
Motor karima mérete: 100 mm
Motor tekercsek száma: 3
Nyomaték állandó: 0,82 Nm/A 120 °C-on
Visszainduló elektromotoros erő állandó: 54,8 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Rotor tehetetlenségi nyomatéka: 10,3 kg.cm²
Állórész ellenállás: 0,47 Ohm 20 °C-on
Állórész induktivitás: 1,355 mH 20 °C-on
Állórész villamos időállandója: 6,4 ms 20 °C-on
Maximális radiális erő Fr: 1050 N 1000 rpm-nél, 830 N 2000 rpm-nél, 730 N 3000 rpm-nél, 660 N 4000 rpm-nél, 610 N 5000 rpm-nél
Maximális axiális erő Fa: 0,2 × Fr
Fék behúzási teljesítmény: 18 W
Hűtés típusa: Természetes konvekció
Hossz: 234,3 mm
Centrírozó gallér átmérő: 95 mm
Centrírozó gallér mélység: 3,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 9 mm
Rögzítő furatok körátmérője: 115 mm
Nettó tömeg: 8,15 kg
Méretezési referencia: BMH1003T
Szögpontosság hiba: 1,4 °
Réz hőmérséklet (max): 135 °C
Mágnes hőmérséklet (max): 100 °C
