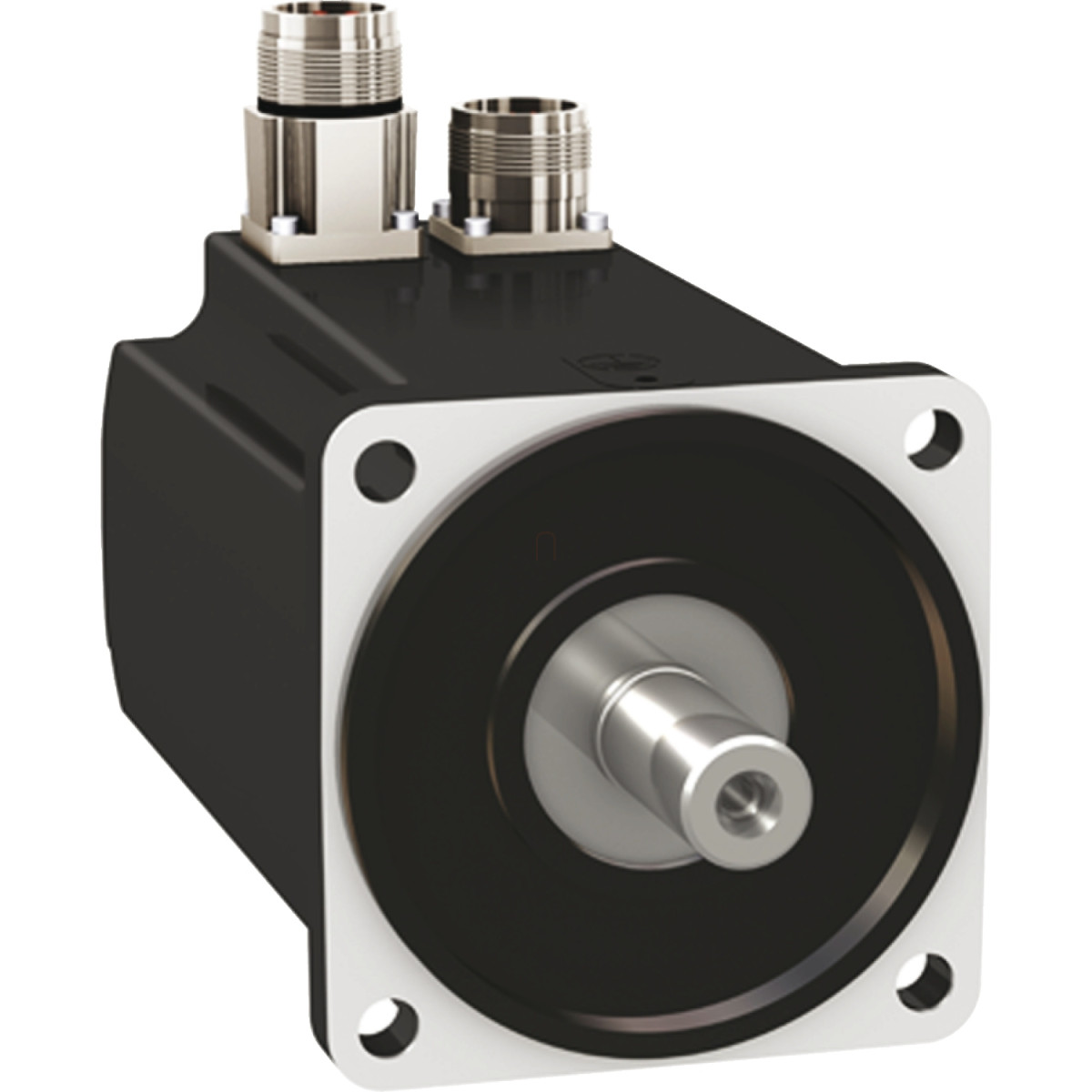

A Schneider Electric BMH1003P11A1A típusú szervomotor a Lexium 32 sorozat kimagasló teljesítményű tagja, amely ideális választás precíziós ipari alkalmazásokhoz. A motor kiemelkedő technikai paraméterekkel rendelkezik, ami különösen alkalmassá teszi nagy pontosságot és megbízhatóságot igénylő automatizálási feladatokhoz.
A BMH1003P11A1A motorja lenyűgöző sebességtartománnyal büszkélkedhet, maximális mechanikai fordulatszáma 6000 rpm. A motor nyomatékparaméterei is figyelemre méltóak: 8,4 Nm folyamatos nyugalmi nyomatékot biztosít, míg csúcsnyomatéka eléri a 25,1 Nm-t. A nominális nyomaték 6,2 Nm, a névleges fordulatszám pedig 4000 rpm. Ezek a paraméterek 400V vagy 480V háromfázisú táplálás mellett érvényesek a LXM32.D30N4 hajtással kombinálva. A motor névleges kimenő teljesítménye 2700 W, ami kiváló hatékonysággal párosul. A BMH szervomotor tökéletesen kompatibilis a Lexium 32 hajtáscsaláddal, különösen az LXM32.D30N4 típussal, amely 400-480V háromfázisú tápellátást igényel.
A motor tengelyvége reteszes kialakítású, a tengelyátmérő 19 mm, hossza 40 mm, a retesz szélessége pedig 30 mm. A BMH1003P11A1A IP54-es védelmi osztályba tartozik, ami megfelelő védelmet biztosít por és fröccsenő víz ellen. A visszacsatolást egy egyfordulatú SinCos Hiperface enkóder biztosítja, melynek felbontása 131072 pont/fordulat, ami rendkívül pontos pozicionálást tesz lehetővé. A motor nemzetközi szabványú peremmel rendelkezik, a motor karimájának mérete 100 mm, a központosító gallér átmérője 95 mm, mélysége 3,5 mm. A rögzítőfuratok száma 4, átmérőjük 9 mm, a furatok középpontjai által meghatározott kör átmérője 115 mm.
Technikai szempontból érdemes kiemelni a BMH1003P11A1A további paramétereit is. A motorállandója 1,17 Nm/A 120°C-on, a visszaindukált feszültség állandója 63,5 V/krpm 120°C-on. A motor 5 pólussal rendelkezik, a rotor tehetetlenségi nyomatéka 9,37 kg.cm². Az állórész ellenállása 0,63 Ohm 20°C-on, induktivitása 2,615 mH, míg elektromos időállandója 6,3 ms. A motor természetes konvekcióval hűtött, és csatlakozása egyenes csatlakozókon keresztül történik. A BMH1003P11A1A teljes hossza 192,6 mm, súlya 6,5 kg, ami kompakt mérettel párosul a teljesítményéhez képest.
BMH1003P11A1A műszaki adatok
Fő jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai fordulatszám: 6000 rpm
Folyamatos nyugalmi nyomaték: 8,4 N.m LXM32.D30N4 esetén 10 A, 400 V, háromfázisú tápellátásnál
8,4 N.m LXM32.D30N4 esetén 10 A, 480 V, háromfázisú tápellátásnál
Csúcs nyugalmi nyomaték: 25,1 N.m LXM32.D30N4 esetén 10 A, 400 V, háromfázisú tápellátásnál
25,1 N.m LXM32.D30N4 esetén 10 A, 480 V, háromfázisú tápellátásnál
Névleges kimeneti teljesítmény: 2700 W LXM32.D30N4 esetén 10 A, 400 V, háromfázisú tápellátásnál
2700 W LXM32.D30N4 esetén 10 A, 480 V, háromfázisú tápellátásnál
Névleges nyomaték: 6,2 N.m LXM32.D30N4 esetén 10 A, 400 V, háromfázisú tápellátásnál
6,2 N.m LXM32.D30N4 esetén 10 A, 480 V, háromfázisú tápellátásnál
Névleges fordulatszám: 4000 rpm LXM32.D30N4 esetén 10 A, 400 V, háromfázisú tápellátásnál
4000 rpm LXM32.D30N4 esetén 10 A, 480 V, háromfázisú tápellátásnál
Termék kompatibilitás: LXM32.D30N4 400...480 V háromfázisú tápellátással
Tengelyvég: Reteszes
IP védettségi fokozat: IP54 szabvány
Sebességvisszacsatolás felbontása: 131072 pont/fordulat
Tartófék: Nélkül
Rögzítési támogatás: Nemzetközi szabványos perem
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő jellemzők
Sorozat kompatibilitás: Lexium 32
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos nyugalmi áram: 7,69 A
Folyamatos teljesítmény: 3,3 W
Maximális áram Irms: 26,71 A LXM32.D30N4 esetén
Maximális állandó áram: 29,1 A
Második tengely: Nincs második tengelyvég
Tengely átmérő: 19 mm
Tengely hossz: 40 mm
Retesz szélesség: 30 mm
Visszacsatolás típusa: Egyfordulatú SinCos Hiperface
Motor perem méret: 100 mm
Motor köteg szám: 3
Nyomaték állandó: 1,17 N.m/A 120 °C-on
Visszaindukált feszültség állandó: 63,5 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Rotor tehetetlenségi nyomaték: 9,37 kg.cm²
Állórész ellenállás: 0,63 Ohm 20 °C-on
Állórész induktivitás: 2,615 mH 20 °C-on
Állórész elektromos időállandója: 6,3 ms 20 °C-on
Maximális sugárirányú erő Fr:
1050 N 1000 rpm-nél
830 N 2000 rpm-nél
730 N 3000 rpm-nél
660 N 4000 rpm-nél
610 N 5000 rpm-nél
Maximális tengelyirányú erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Hosszúság: 192,6 mm
Központosító gallér átmérő: 95 mm
Központosító gallér mélység: 3,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 9 mm
Rögzítőfuratok köre: 115 mm
Nettó tömeg: 6,5 kg
Méretezési referencia: BMH1003P
Szöghiba: 1,4 °
Réz üzemi hőmérséklete: 135 °C
Mágnes üzemi hőmérséklete: 100 °C
Mágnes környezeti hőmérséklete: 20 °C
