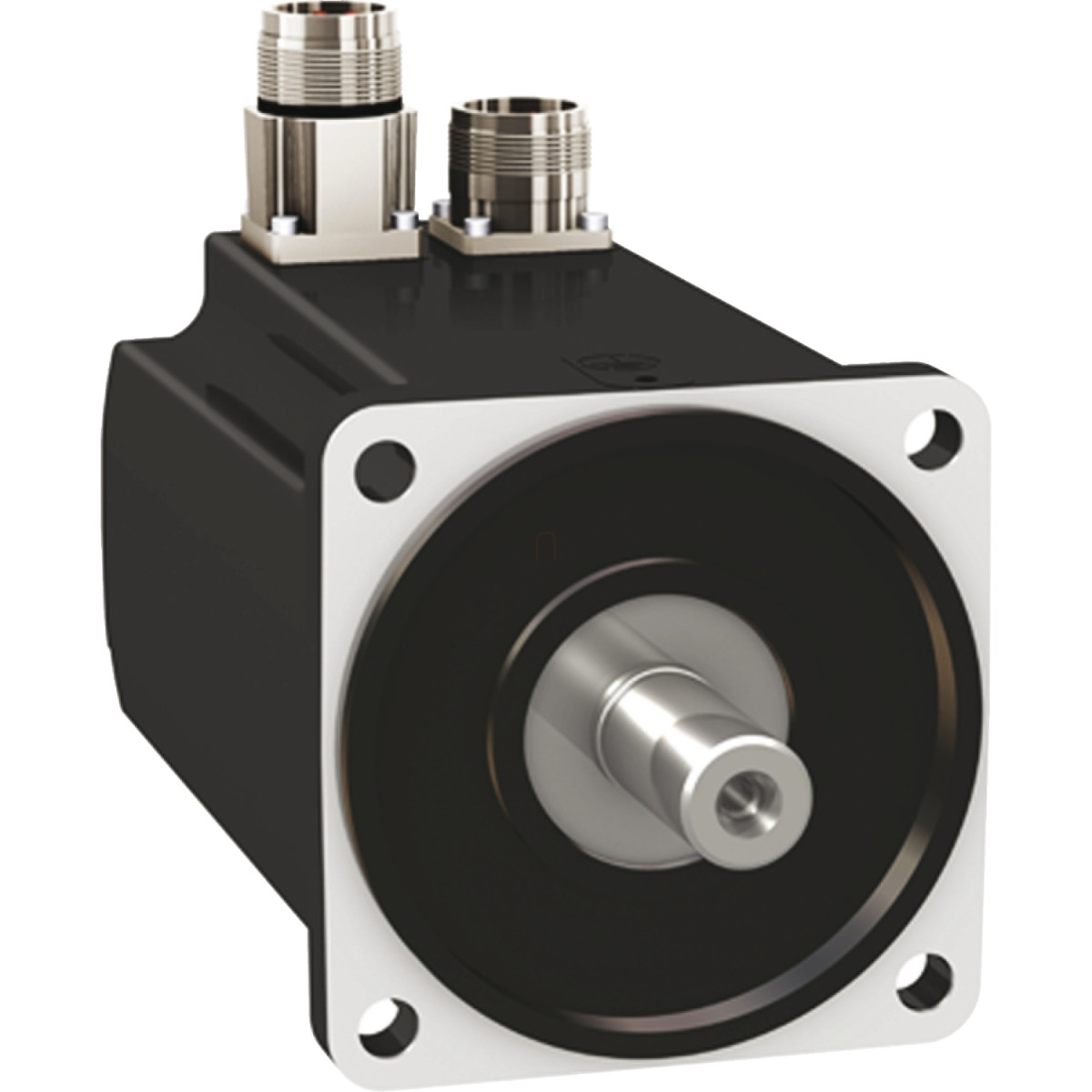

A Schneider Electric BMH1003P01A1A típusú szervomotor a Lexium 32 termékcsalád kiváló minőségű, nagy teljesítményű tagja, amely rendkívül pontos mozgásvezérlést biztosít ipari automatizálási alkalmazások széles köréhez. Ez a modell ideális választás olyan területeken, ahol precíz sebességszabályozásra és nyomatékvezérlésre van szükség, mint például csomagológépek, anyagmozgató berendezések vagy CNC megmunkáló központok.
A BMH1003P01A1A szervomotor kompakt kialakítású, 100 mm-es motorperem mérettel rendelkezik, ami lehetővé teszi a könnyű beépíthetőséget különböző ipari alkalmazásokba. A motor maximális mechanikai sebessége 6000 rpm, ami széles fordulatszám-tartományt biztosít a különféle alkalmazási területekhez. A 8,4 Nm folyamatos állóhelyzeti nyomaték és a 25,1 Nm csúcsnyomaték (LXM32.D30N4 szervohajtással) erőteljes teljesítményt nyújt dinamikus mozgásokhoz és gyors pozicionáláshoz.
A motor kiváló műszaki paraméterekkel rendelkezik, köztük 2700 W névleges kimeneti teljesítménnyel és 6,2 Nm névleges nyomatékkal 4000 rpm névleges fordulatszámon. Kompatibilis a Lexium 32 szervoszabályozókkal, különösen a LXM32.D30N4 modellel (400-480 V háromfázisú tápellátás). A motor sima tengelyvéggel rendelkezik, tengelyátmérője 19 mm, hossza 40 mm. IP54-es védettségi fokozata megfelelő védelmet biztosít por és fröccsenő víz ellen ipari környezetben. A visszacsatolásért egy 131072 pont/fordulat felbontású egykörös SinCos Hiperface jeladó felel, ami rendkívül precíz pozícionálást tesz lehetővé.
A BMH1003P01A1A szervomotor egyenes csatlakozókkal van felszerelve az egyszerű kábelezés érdekében, és nemzetközi szabványos peremmel rendelkezik a könnyű telepítéshez. A motor természetes konvekciós hűtéssel működik, nem igényel kiegészítő hűtőrendszert. Elektromos paraméterei között megtalálható az 1,17 Nm/A nyomatékállandó, 63,5 V/krpm visszaindukált feszültség állandó, 0,63 Ohm állórész-ellenállás és 2,615 mH állórész-induktivitás. A motor 5 pólussal, 3 motortekercseléssel rendelkezik, rotorinerciája 9,37 kg·cm². A maximális radiális erő sebességfüggő: 1000 rpm-nél 1050 N, 5000 rpm-nél 610 N. Az összes paraméter együttesen biztosítja, hogy a BMH1003P01A1A szervomotor megbízhatóan és precízen működjön a legigényesebb ipari alkalmazásokban is.
Schneider Electric Lexium 32 - BMH1003P01A1A -BMH szervomotor, 100 mm, max 2600 W, max 5000 rpm, 8,4 Nm, IP54, retesz nélkül, 32 hajtáshoz műszaki adatok
Főbb jellemzők
Készülék rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 6000 rpm
Folyamatos állóhelyzeti nyomaték: 8,4 Nm LXM32.D30N4 esetén 10 A, 400 V, háromfázisú
Csúcs állóhelyzeti nyomaték: 25,1 Nm LXM32.D30N4 esetén 10 A, 400 V, háromfázisú
Névleges kimeneti teljesítmény: 2700 W LXM32.D30N4 esetén 10 A, 400 V, háromfázisú
Névleges nyomaték: 6,2 Nm LXM32.D30N4 esetén 10 A, 400 V, háromfázisú
Névleges sebesség: 4000 rpm LXM32.D30N4 esetén 10 A, 400 V, háromfázisú
Termékompatibilitás: LXM32.D30N4 400...480 V háromfázisú
Mechanikai jellemzők
Tengelyvég: Sima tengely
IP védettségi fokozat: IP54 standard
Sebességvisszacsatolás felbontása: 131072 pont/fordulat
Rögzítőfék: Nélkül
Szerelési támogatás: Nemzetközi szabványos perem
Elektromos csatlakozás: Egyenes csatlakozók
Tengelyátmérő: 19 mm
Tengelyhossz: 40 mm
Motorperem mérete: 100 mm
Hosszúság: 192,6 mm
Központosító gallér átmérője: 95 mm
Központosító gallér mélysége: 3,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 9 mm
Rögzítőfuratok körátmérője: 115 mm
Nettó tömeg: 6,5 kg
Elektromos jellemzők
Kompatibilitási tartomány: Lexium 32
Névleges tápfeszültség [Us]: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos állóhelyzeti áram: 7,69 A
Folyamatos teljesítmény: 3,3 W
Maximális áram Irms: 26,71 A LXM32.D30N4 esetén
Maximális tartós áram: 29,1 A
Visszacsatolás típusa: Egykörös SinCos Hiperface
Motortekercselések száma: 3
Nyomaték állandó: 1,17 Nm/A 120 °C-on
Visszaindukált feszültség állandó: 63,5 V/krpm 120 °C-on
Motorpólusok száma: 5,0
Rotorinercia: 9,37 kg.cm²
Állórész ellenállás: 0,63 Ohm 20 °C-on
Állórész induktivitás: 2,615 mH 20 °C-on
Állórész elektromos időállandó: 6,3 ms 20 °C-on
Terhelési jellemzők
Maximális radiális erő Fr: 1050 N 1000 rpm-nél, 830 N 2000 rpm-nél, 730 N 3000 rpm-nél, 660 N 4000 rpm-nél, 610 N 5000 rpm-nél
Maximális tengelyirányú erő Fa: 0,2 x Fr
Egyéb adatok
Hűtés típusa: Természetes konvekció
Méretezési referencia: BMH1003P
Szögpontossági hiba: 1,4 °
