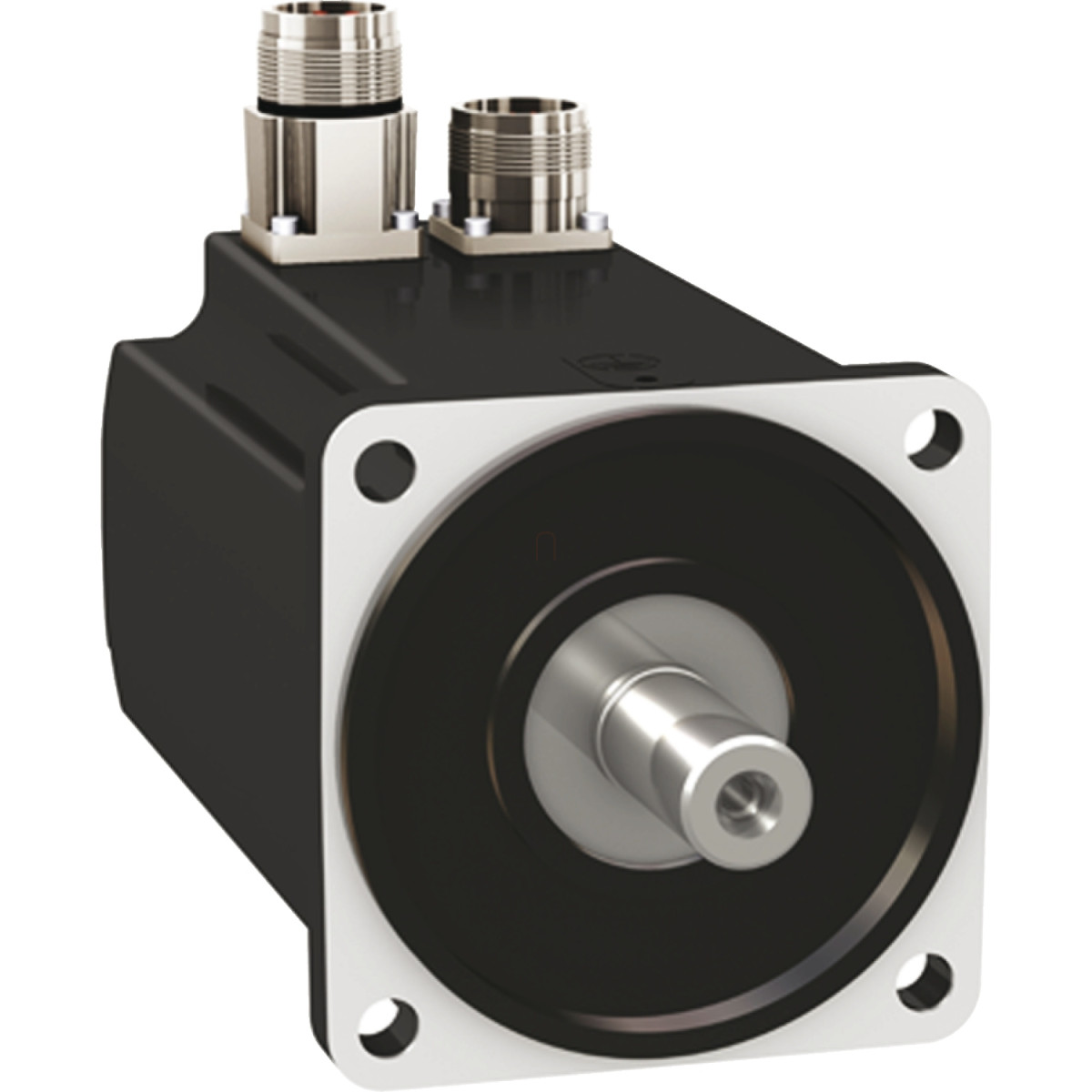

A Schneider Electric BMH1002T12F1A egy kiváló minőségű szervomotor a Lexium 32 termékcsaládból, amely megbízható megoldást kínál az ipari automatizálás és vezérlés területén. Ez a reteszelt tengellyel rendelkező modell maximálisan 6000 rpm fordulatszámra képes, miközben 6 Nm folyamatos állónyomatékot biztosít. A motor IP54-es védettséggel rendelkezik, így megfelelő védelmet nyújt a por és fröccsenő víz ellen, ideálissá téve ipari környezetben történő alkalmazásra.
A BMH1002T12F1A szervomotor kiemelkedő teljesítményt nyújt különböző tápfeszültségek mellett. 115 V egyfázisú tápellátás esetén 750 W névleges kimeneti teljesítményt, míg 230 V egyfázisú tápellátásnál akár 1450 W névleges kimeneti teljesítményt is biztosít. A motor névleges nyomatéka 115 V esetén 3,5 Nm, míg 230 V esetén 4,6 Nm. A csúcs állónyomaték 115 V esetén 10,3 Nm-ig, míg 230 V esetén akár 18,4 Nm-ig emelkedhet. Ez a széles teljesítménytartomány lehetővé teszi a BMH1002T12F1A szervomotor sokoldalú felhasználását különböző alkalmazási területeken. A motor LXM32.D30M2 szervohajtással kompatibilis mind 115 V, mind 230 V egyfázisú tápellátás mellett.
A BMH1002T12F1A szervomotor fejlett visszacsatolási rendszerrel van ellátva, amely magában foglal egy 128 multiturn enkódert, pontosabban 131072 pont/fordulat x 4096 fordulat felbontással. A Multiturn SinCos Hiperface visszacsatolás típus biztosítja a motor pozíciójának pontos nyomon követését. A szöghiba mindössze 1,4 fok, ami kiemelkedő pontosságot biztosít. A motor fékkel is rendelkezik, amely 5,5 Nm tartónyomatékot biztosít, és 12 W behúzási teljesítményt igényel. A fékes kivitel különösen hasznos lehet olyan alkalmazásoknál, ahol biztonsági szempontból vagy a pozíció megtartása miatt szükséges a motor állóhelyzetben tartása áramkimaradás esetén is. A BMH1002T12F1A szervo villanymotort természetes konvekciós hűtés jellemzi, ami megbízható működést tesz lehetővé különböző környezeti feltételek mellett.
A BMH1002T12F1A szervomotor műszaki paraméterei között szerepel a 0,71 N.m/A nyomatékállandó 120 °C-on, valamint a 46,2 V/krpm ellenelektromos erő állandó szintén 120 °C-on. A motor 5 pólussal rendelkezik, rotorinerciája 6,77 kg.cm², állórész ellenállása 0,54 Ohm 20 °C-on, állórész induktivitása 1,42 mH 20 °C-on, és az állórész elektromos időállandója 5 ms 20 °C-on. A motor maximális radiális ereje a fordulatszámtól függően változik: 990 N 1000 rpm-nél, 790 N 2000 rpm-nél, 690 N 3000 rpm-nél, 620 N 4000 rpm-nél és 580 N 5000 rpm-nél. A maximális axiális erő a radiális erő 0,2-szerese. A motor fizikai méretei: teljes hossza 202,3 mm, központosító gallér átmérője 95 mm, központosító gallér mélysége 3,5 mm. A motor 4 rögzítő furattal rendelkezik, amelyek átmérője 9 mm, és egy 115 mm átmérőjű körvonal mentén helyezkednek el. A motor tengelyének átmérője 19 mm, hossza 40 mm, a retesz szélessége pedig 30 mm. A BMH1002T12F1A nettó tömege 6,4 kg. A motor nemzetközi szabvány szerinti karimával szerelhető, elektromos csatlakozása egyenes csatlakozókkal történik.
Schneider Electric Lexium 32 - BMH1002T12F1A -BMH szervomotor, 100 mm, max 1450 W, max 6000 rpm, 6 Nm, IP54, retesszel, 32 hajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai fordulatszám: 6000 rpm
Folyamatos állónyomaték: 6 N.m (LXM32.D30M2 esetén 10 A, 115 V, egyfázisú)
Folyamatos állónyomaték: 6 N.m (LXM32.D30M2 esetén 10 A, 230 V, egyfázisú)
Csúcs állónyomaték: 10.3 N.m (LXM32.D30M2 esetén 10 A, 115 V, egyfázisú)
Csúcs állónyomaték: 18.4 N.m (LXM32.D30M2 esetén 10 A, 230 V, egyfázisú)
Névleges kimeneti teljesítmény: 750 W (LXM32.D30M2 esetén 10 A, 115 V, egyfázisú)
Névleges kimeneti teljesítmény: 1450 W (LXM32.D30M2 esetén 10 A, 230 V, egyfázisú)
Névleges nyomaték: 3.5 N.m (LXM32.D30M2 esetén 10 A, 115 V, egyfázisú)
Névleges nyomaték: 4.6 N.m (LXM32.D30M2 esetén 10 A, 230 V, egyfázisú)
Névleges fordulatszám: 2000 rpm (LXM32.D30M2 esetén 10 A, 115 V, egyfázisú)
Névleges fordulatszám: 3000 rpm (LXM32.D30M2 esetén 10 A, 230 V, egyfázisú)
Termék kompatibilitás: LXM32.D30M2 115 V egyfázisú
Termék kompatibilitás: LXM32.D30M2 230 V egyfázisú
Tengely vége: Reteszes
IP védettségi fokozat: IP54 standard
Fordulatszám visszajelzés felbontása: 131072 pont/fordulat x 4096 fordulat
Tartófék: Rendelkezik
Szerelési támogatás: Nemzetközi szabvány karima
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő adatok
Sorozat kompatibilitás: Lexium 32
Névleges tápfeszültség: 240 V
Hálózati fázisok száma: Háromfázisú
Folyamatos állóáram: 8.65 A
Folyamatos teljesítmény: 2.39 W
Maximális áram Irms: 30 A (LXM32.D30M2 esetén 115 V)
Maximális áram Irms: 30 A (LXM32.D30M2 esetén 230 V)
Maximális állandó áram: 30.24 A
Másodlagos tengely: Másodlagos tengely vég nélkül
Tengely átmérő: 19 mm
Tengely hossz: 40 mm
Retesz szélesség: 30 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Tartónyomaték: 5.5 N.m tartófék
Motor karima mérete: 100 mm
Motor kötegek száma: 2
Nyomaték állandó: 0.71 N.m/A 120 °C-on
Ellenelektromos erő állandó: 46.2 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Rotor inercia: 6.77 kg.cm²
Állórész ellenállás: 0.54 Ohm 20 °C-on
Állórész induktivitás: 1.42 mH 20 °C-on
Állórész elektromos időállandó: 5 ms 20 °C-on
Maximális radiális erő Fr: 990 N 1000 rpm-nél
Maximális radiális erő Fr: 790 N 2000 rpm-nél
Maximális radiális erő Fr: 690 N 3000 rpm-nél
Maximális radiális erő Fr: 620 N 4000 rpm-nél
Maximális radiális erő Fr: 580 N 5000 rpm-nél
Maximális axiális erő Fa: 0.2 x Fr
Fék behúzási teljesítmény: 12 W
Hűtés típusa: Természetes konvekció
Hossz: 202.3 mm
Központosító gallér átmérő: 95 mm
Központosító gallér mélység: 3.5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 9 mm
Rögzítő furatok kör átmérője: 115 mm
Nettó tömeg: 6.4 kg
Méretezési referencia: BMH1002T
Szöghiba: 1.4 °
