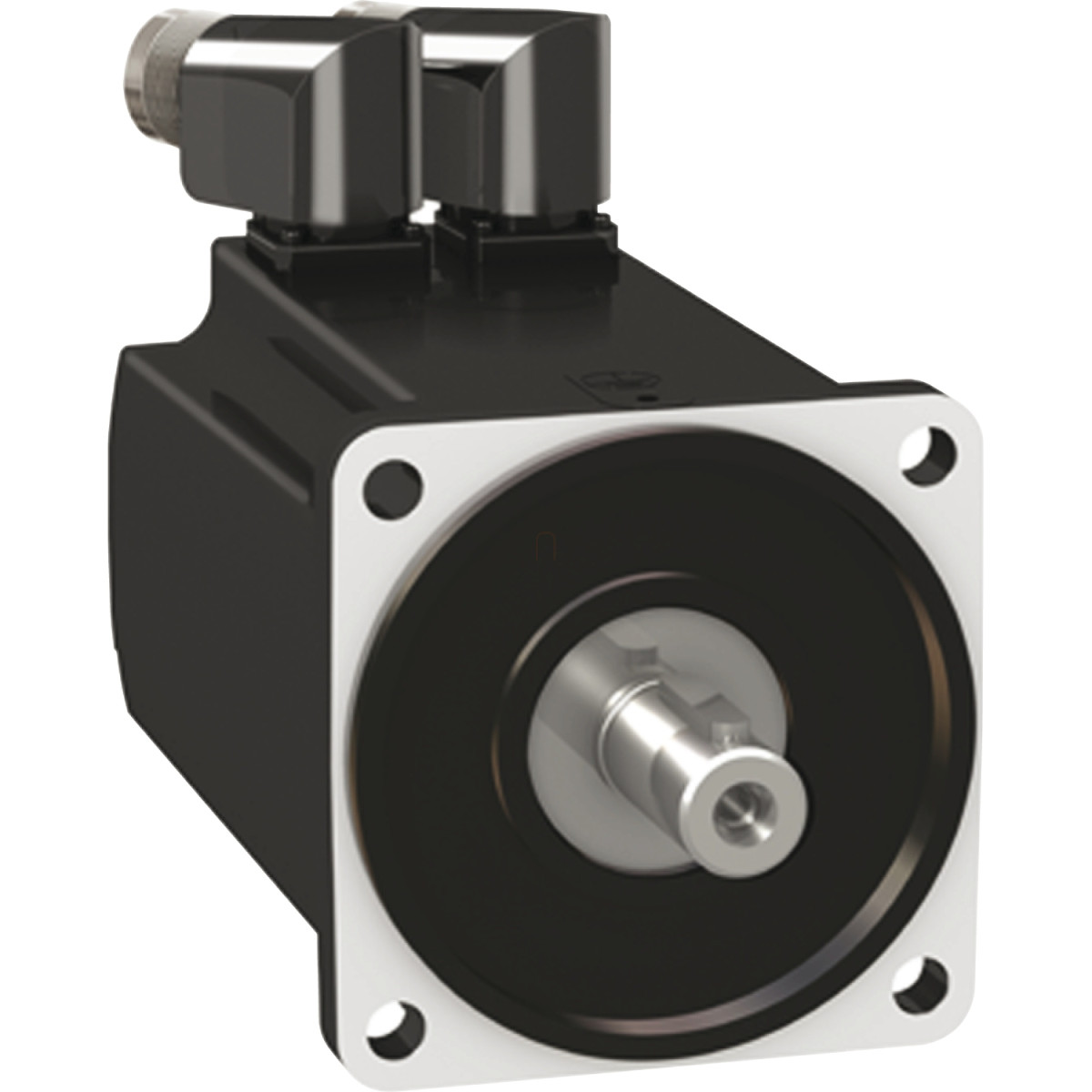

Schneider Electric Lexium 32 - BMH1002P16F2A - BMH szervomotor, 100 mm, max 1600 W, max 6000 rpm, 5,9 Nm, IP54, retesszel, 32 hajtáshoz

Szélesség méret: 200 mm

Hosszúság méret: 400 mm

Magasság méret: 220 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium 32 - BMH1002P16F2A - BMH szervomotor, 100 mm, max 1600 W, max 6000 rpm, 5,9 Nm, IP54, retesszel, 32 hajtáshoz

Name: Schneider Electric Lexium 32 - BMH1002P16F2A - BMH szervomotor, 100 mm, max 1600 W, max 6000 rpm, 5,9 Nm, IP54, retesszel, 32 hajtáshoz
Brand: Schneider Electric
SKU: 3606485196152
Price: 385736 HUF
Availability: InStock

385 736 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Elektromotor

Schneider Electric Lexium 32

A Schneider Electric BMH1002P16F2A szervomotor a Lexium 32 szériához tartozó kiváló minőségű ipari hajtásrendszer, amely megbízható teljesítményt nyújt precíziós vezérlést igénylő alkalmazásokban. Ez a konkrét típus egy 100 mm-es flanzsméretű motor, amely tökéletes választás olyan alkalmazásokhoz, ahol pontos mozgásvezérlésre van szükség, mint például csomagológépek, nyomtatóberendezések, vagy szerszámgépek.

A BMH1002P16F2A szervomotor különleges jellemzői közé tartozik a 6.2 Nm-es folyamatos állónyomaték és a 18.4 Nm-es csúcsnyomaték, amelyekkel akár a legigényesebb ipari alkalmazások követelményeit is kielégíti. A motor maximális mechanikai fordulatszáma 6000 rpm, míg névleges fordulatszáma 4000 rpm, ami széles működési tartományt biztosít. A 3.9 Nm-es névleges nyomatékkal és 1600 W-os névleges kimeneti teljesítménnyel ez a motor ideális választás közepes terhelésű alkalmazásokhoz. A BMH1002P16F2A kompatibilis a LXM32.D18N4 típusú hajtással, amely 400V és 480V háromfázisú tápellátáson egyaránt működtethető.

Technikai szempontból a BMH1002P16F2A számos fejlett tulajdonsággal rendelkezik. Az IP54-es védettségi besorolás biztosítja, hogy a motor ellenálljon a pornak és a vízpermetnek, így alkalmas ipari környezetben történő használatra. A motor reteszszel ellátott tengelyvéggel rendelkezik, ami a 19 mm-es tengelyátmérő és 40 mm-es tengelyhossz mellett megbízható mechanikai csatlakozást tesz lehetővé. A 32768 pont/fordulat (16 bit) sebességvisszacsatolási felbontás rendkívül pontos pozícionálást biztosít. A motor elektromos csatlakozása forgatható derékszögű csatlakozók segítségével történik, ami rugalmas telepítési lehetőségeket kínál. A BMH1002P16F2A rendelkezik fékkel, amely 5.5 Nm fékezőnyomatékot biztosít, és fontos biztonsági funkciót tölt be a rendszer megállításakor vagy áramkimaradás esetén.

BMH1002P16F2A műszaki adatok

Általános adatok

Eszköz rövid neve: BMH

Termék vagy összetevő típusa: Szervomotor

Maximális mechanikai fordulatszám: 6000 rpm

Termék kompatibilitás: LXM32.D18N4 400...480 V háromfázisú

Tengelyvég: Reteszes

IP védettségi fokozat: IP54 szabványos

Sebességvisszacsatolás felbontása: 32768 pont/fordulat

Tartófék: Igen

Rögzítési támogatás: Nemzetközi szabványos karima

Elektromos csatlakozás: Forgatható derékszögű csatlakozók

Teljesítmény jellemzők

Folyamatos állónyomaték: 6,2 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
6,2 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú

Csúcs állónyomaték: 18,4 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
18,4 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú

Névleges kimeneti teljesítmény: 1600 W LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
1600 W LXM32.D18N4 esetén 6 A, 480 V, háromfázisú

Névleges nyomaték: 3,9 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
3,9 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú

Névleges fordulatszám: 4000 rpm LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
4000 rpm LXM32.D18N4 esetén 6 A, 480 V, háromfázisú

Kiegészítő jellemzők

Kompatibilis termékcsalád: Lexium 32

Névleges tápfeszültség: 480 V

Hálózati fázisok száma: Háromfázisú

Folyamatos állóáram: 5,04 A

Folyamatos teljesítmény: 2,36 W

Maximális áram Irms: 17,5 A LXM32.D18N4 esetén

Maximális állandó áram: 18,23 A

Második tengely: Második tengelyvég nélkül

Tengelyátmérő: 19 mm

Tengelyhossz: 40 mm

Retesz szélesség: 30 mm

Visszacsatolás típusa: Egyfordulatos SinCos Hiperface

Tartónyomaték: 5,5 N.m tartófék

Motor karima mérete: 100 mm

Motortekercsek száma: 2

Nyomatékállandó: 1,19 N.m/A 120 °C-on

Ellenelektromotoros erő állandó: 77 V/krpm 120 °C-on

Motor pólusok száma: 5,0

Rotor tehetetlensége: 6,77 kg.cm²

Állórész ellenállása: 1,51 Ohm 20 °C-on

Állórész induktivitása: 4,12 mH 20 °C-on

Állórész elektromos időállandója: 5 ms 20 °C-on

Maximális radiális erő Fr: 990 N 1000 rpm-nél
790 N 2000 rpm-nél
690 N 3000 rpm-nél
620 N 4000 rpm-nél
580 N 5000 rpm-nél

Maximális axiális erő Fa: 0,2 x Fr

Fék behúzási teljesítménye: 12 W

Hűtés típusa: Természetes konvekció

Fizikai jellemzők

Hosszúság: 202,3 mm

Központosító gallér átmérője: 95 mm

Központosító gallér mélysége: 3,5 mm

Rögzítőfuratok száma: 4

Rögzítőfuratok átmérője: 9 mm

Rögzítőfuratok körmérője: 115 mm

Nettó tömeg: 6,4 kg

Méretezési referencia: BMH1002P

Termék adatok

Szélesség méret

200 mm

Hosszúság méret

400 mm

Magasság méret

220 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606485196152

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

480

Kivitel

váltakozó áram-szinkron motor

Védettség

IP54

Pólusszám

Gyártó/Márka

Schneider Electric

Névleges áram

6 A

Tömeg

6,78 kg/db

Cikkszám

3606485196152
